用solid works2017画封边

2025-06-10 23:45:30

1、打开solid works2017,并建立一个新的零件。

2、选定右视基准面,正视所选基准面,利用直线命令进行绘草图,并设定相关尺寸。

用solid works2017画封边

3、采用拉伸凸台特征命令,点击确定。

用solid works2017画封边
用solid works2017画封边

4、选定前视基准面,正视所选基准面,利用圆命令进行绘草图,并设定相关尺寸。

用solid works2017画封边

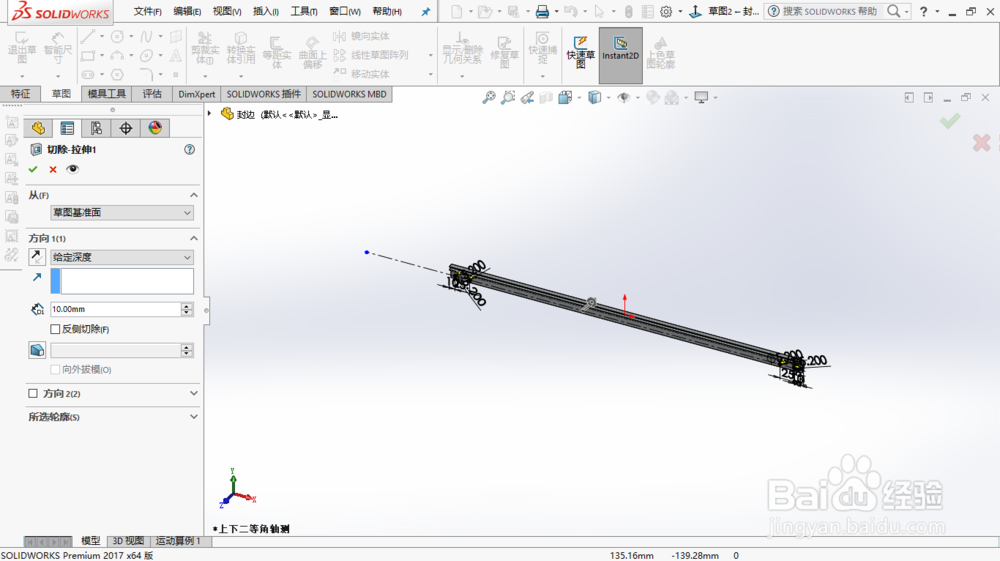

5、采用拉伸切除特征命令,点击确定。

用solid works2017画封边
用solid works2017画封边

6、最后一个封边就画好了。
