TR7710如何安装顶针

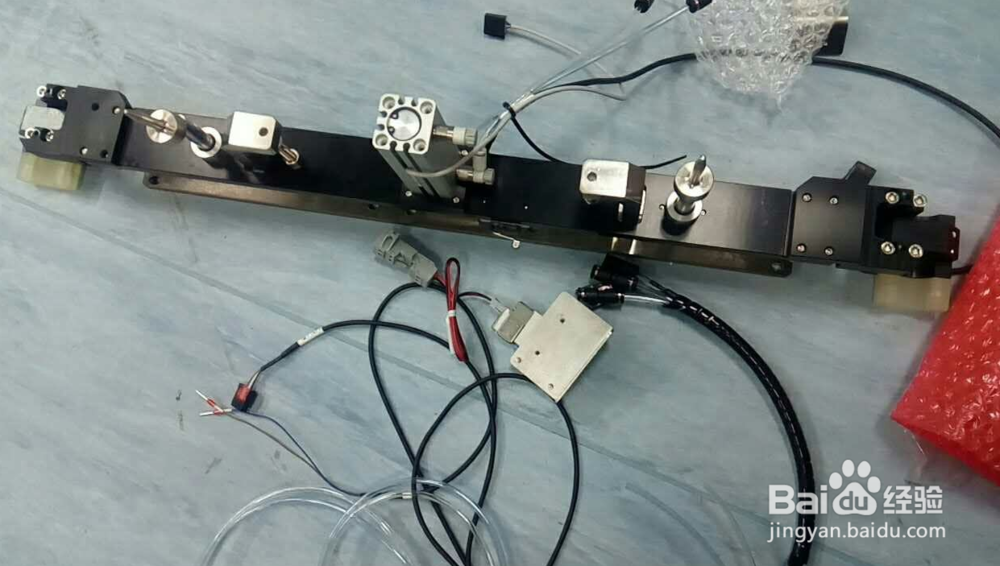

1、打开套件我们可以看到如下图实物，带气缸的支架一个，2根气管和一个senser以及电磁阀。

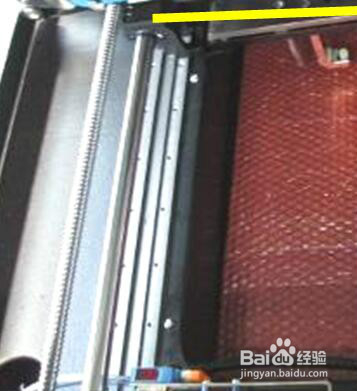

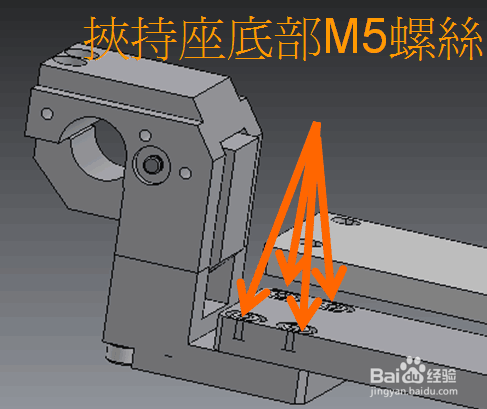

2、首先安装支架，支架两端是安装在黄线指向的 横轴上的，支架两边螺丝可拆卸后调整，以方便安装

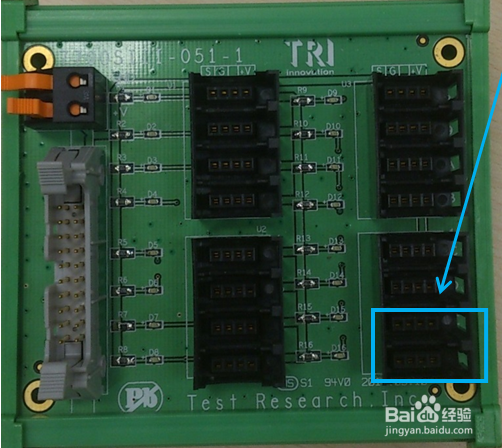

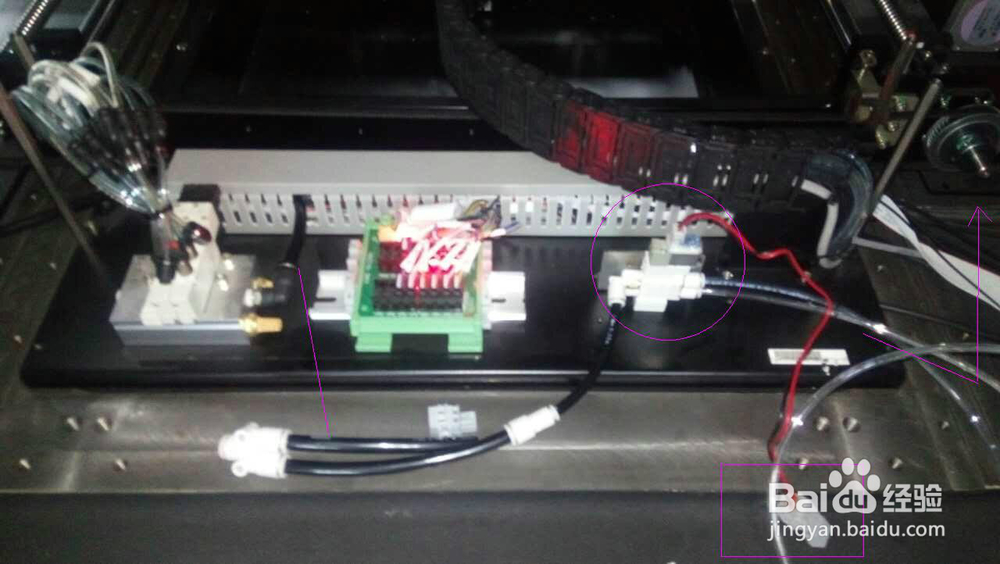

3、接着安装电磁阀和气管，需要将后面的铁盖折下，然后有个打孔的位置就是安装电磁阀的位置，安装好后，气管当前这头（黑色）接总进气用三通分出来，另一头（白色）接支架上的气缸接口

4、电磁阀的电源接中间绿色的盒子里面写有CN3-F的那个卡槽

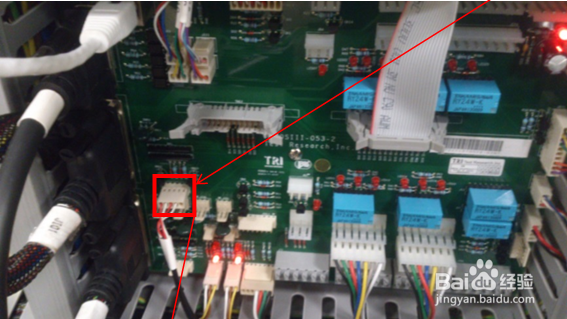

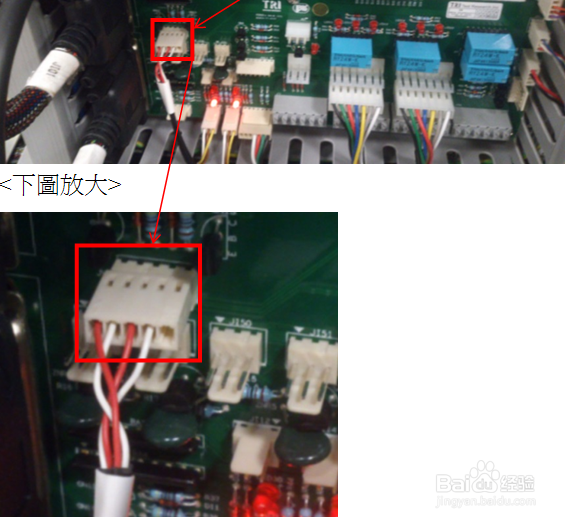

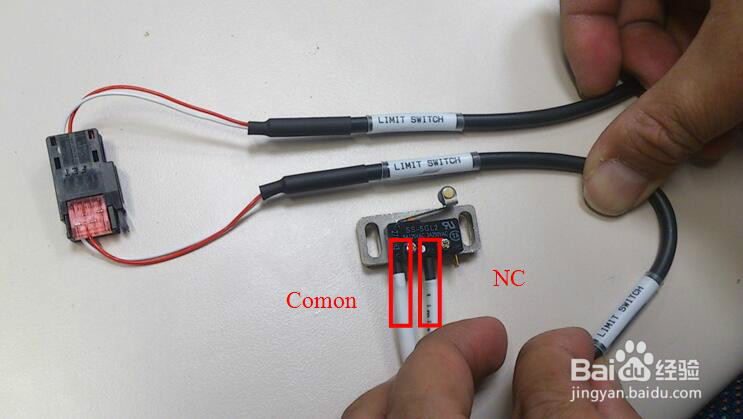

5、支架上极限感应器（防止调轨道撞到）是接在后面控制板上的，如图。用螺丝刀将线头挤进去。

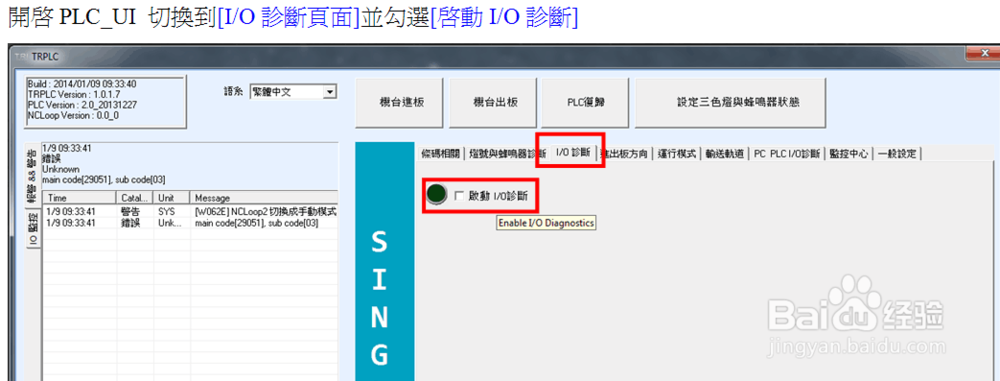

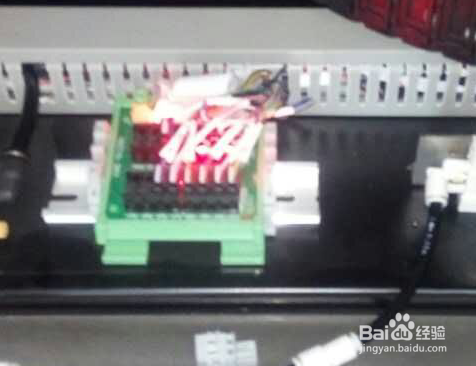

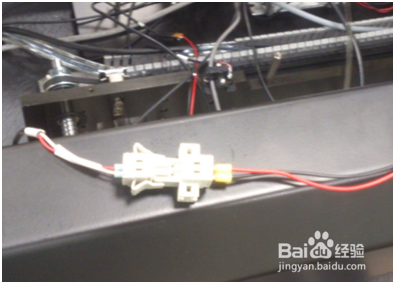

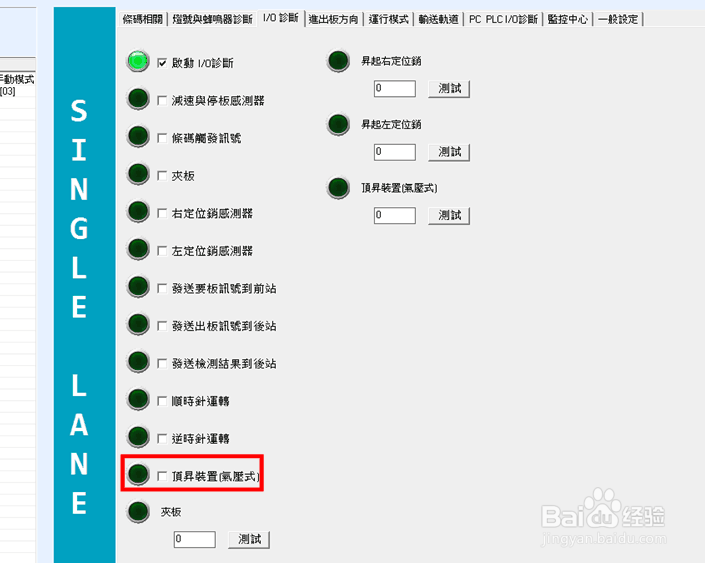

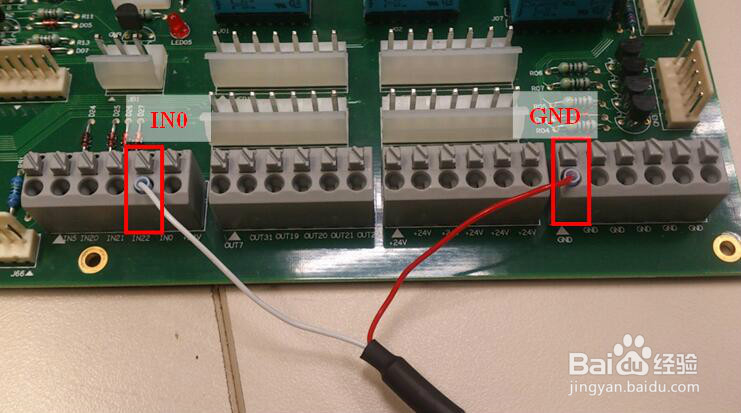

6、STOP PIN接线，这个一般接头会延伸出来放在机器中间，看上面标注接就可以了，若设备没有这个延伸线的话，需要在主板上接一个，接口如图
