凹透镜成像光路图

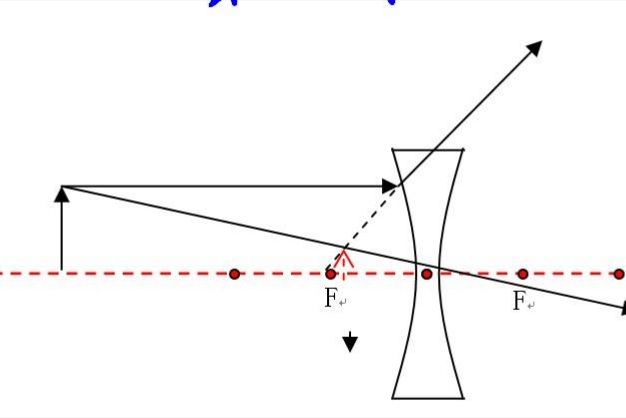

凹透镜成像光路图如下：

扩展资料：

由于凹透镜焦距为负数，以下焦距均值其绝对值。

当物体为虚物，凹透镜到虚物的距离为一倍焦距以内时，成正立、放大的虚像，像与物在透镜的同侧； (u<f)

当物体为虚物，凹透镜到虚物的距离为一倍焦距时，成像于无穷远； (u=f)

当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内时，成倒立、放大的虚像，像与物在透镜的异侧；(f<u<2f)

当物体为虚物，凹透镜到虚物的距离为两倍焦距时，成倒立、等大的实像，像与物在透镜的异侧。(u=2f)

参考资料来源：百度百科—凹透镜成像规律
