中冀GPS信号转发器安装分享

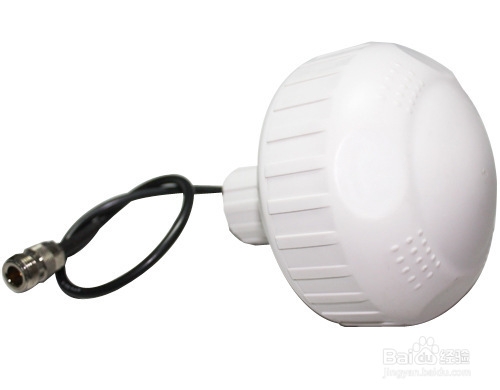

1、 把室外楼顶的接收天线（配有50CM转接线，N母头）穿到夹具套筒里，顺时针方向旋紧张。

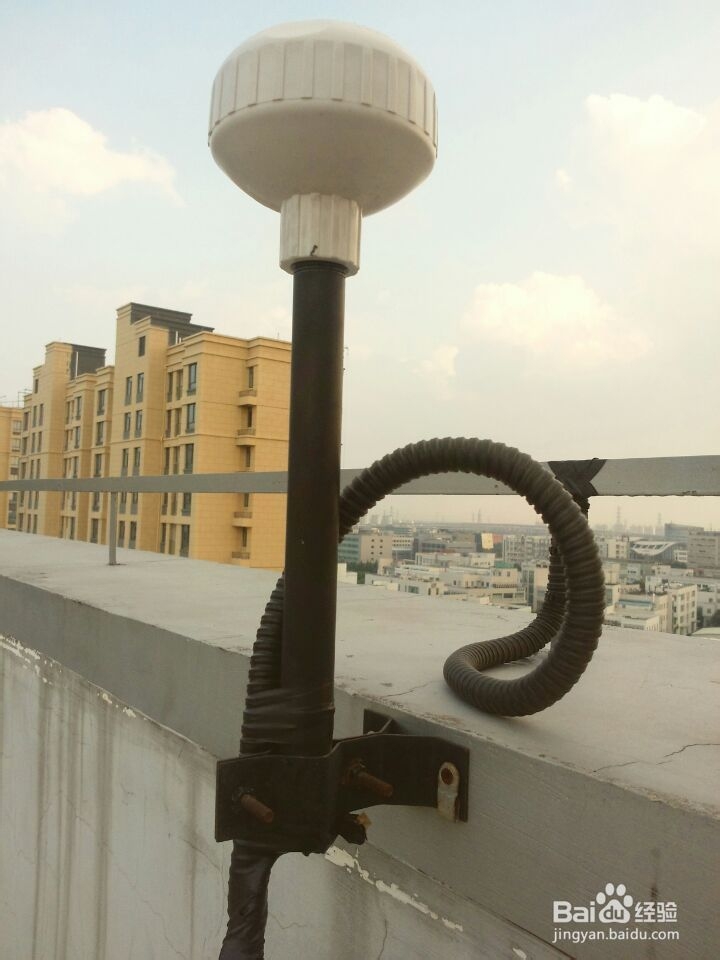

2、 把已经和套筒连接起来的GPS接收天线用紧箍固定到室外空旷地带（最好周围5M内无遮挡物）的避雷钢筋上，或水泥墙上。

3、 把避雷器和接收天线的N母头连接起来，并用铜线把避雷器底线和室外避雷钢筋链接起来

4、 把室外电缆和避雷器连接起来，并拉到室内有电源的地方

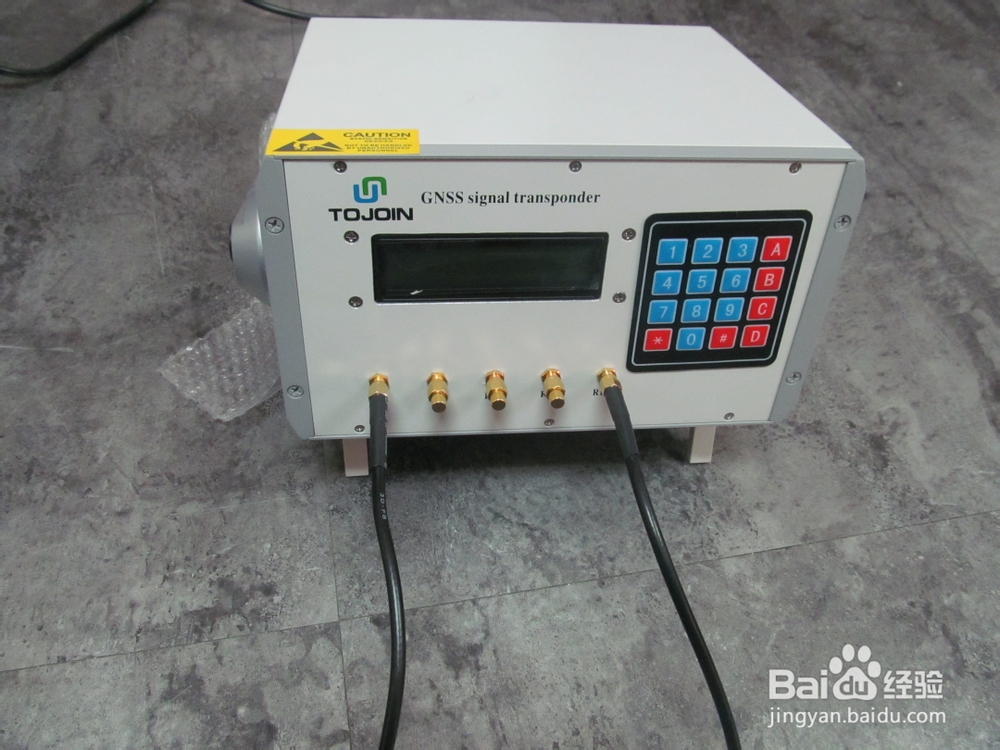

给主机GPS-3000供电。简易安装示意图如下

5、 室外电缆通过转接线和GPS-3000连接起来

室发射天线如下图

6、 通过室内发射电缆3DFB（SMA公-SMA公）把主机和GPS发射天线连接起来。

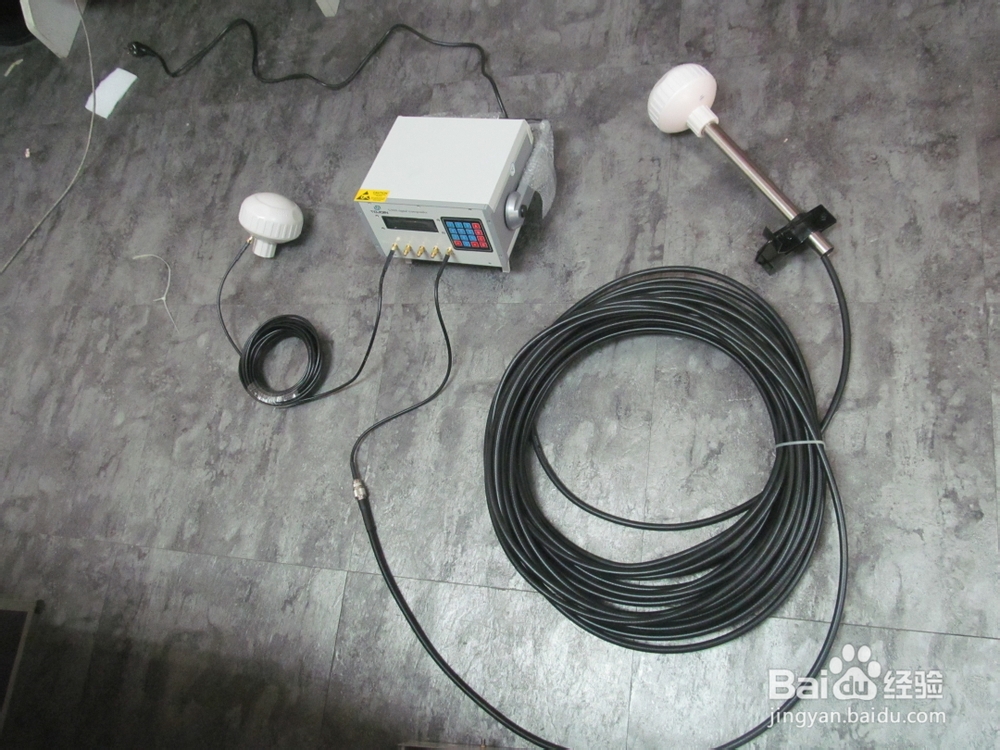

简易示意图如下

7、把GPS发射天线固定到测试区域中心位置的天花板上。

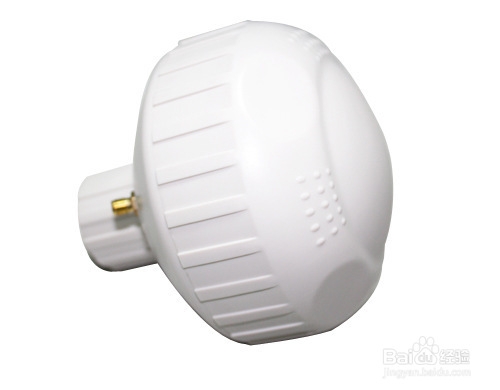

发射天线如下

8、 把没有用到的GPS-3000信号转换器主机输出端口用终端负载堵上，如下图

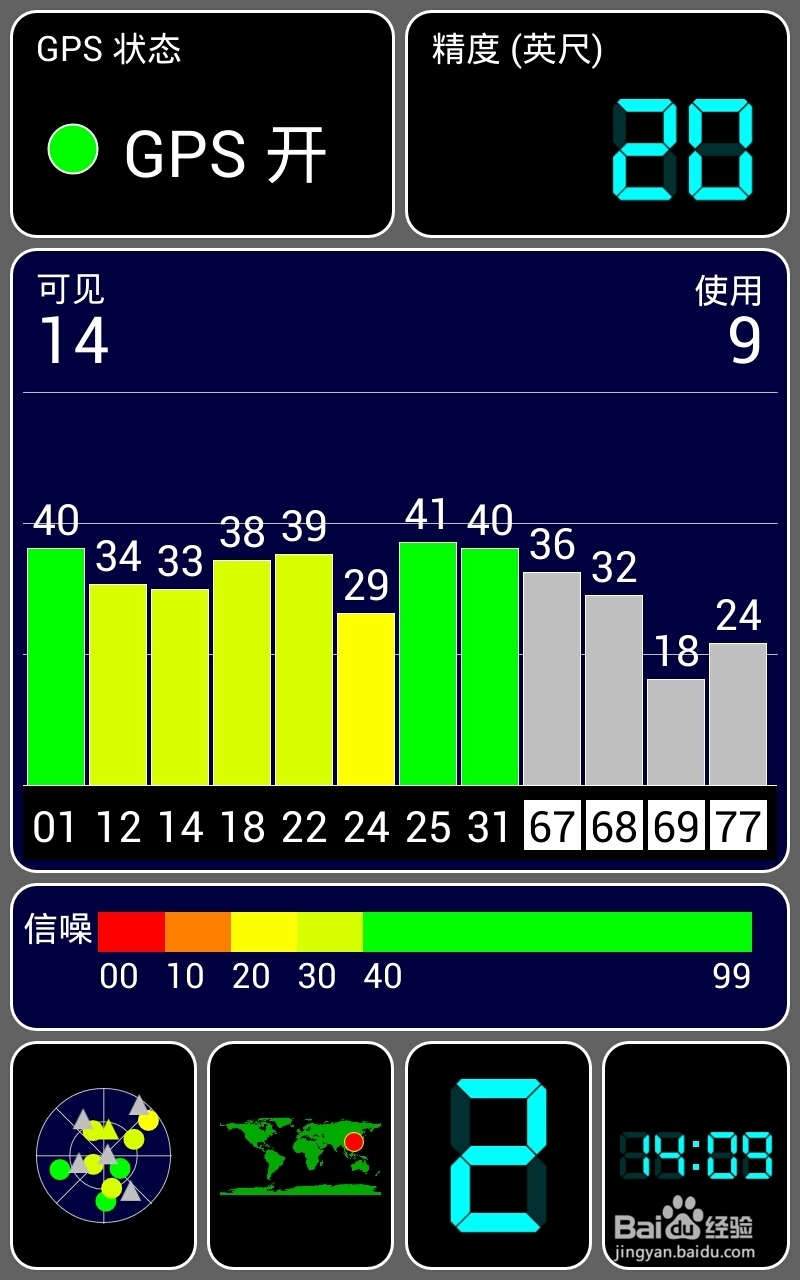

9、 检查装置是否有遗漏地方，然后开机测试即可。

10、如果需要调节信号强度，通过主机上按键进行相应的数字进行衰减即可。
