Altium Designer 18如何添加内电层

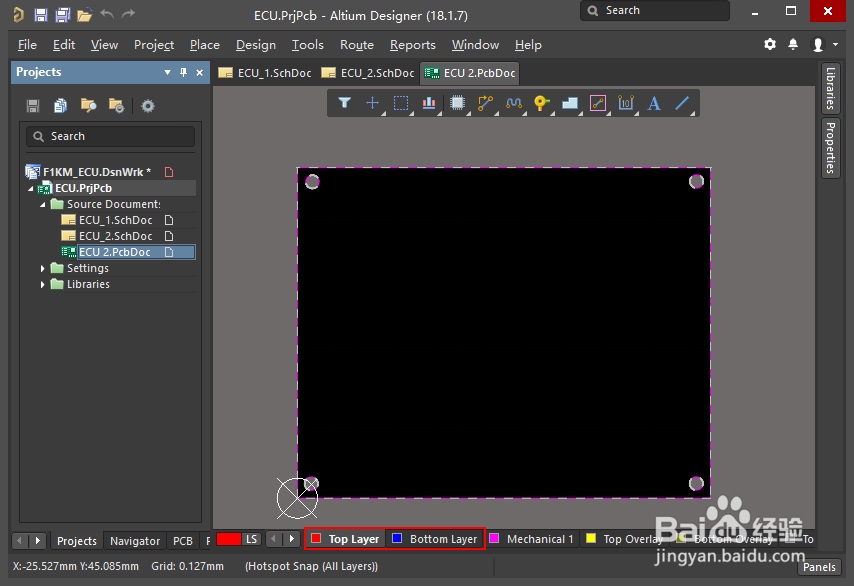

1、首先打开工程和需要添加内电层的PCB，这是我们开到PCB中只有默认的Top Layer和Bottom Layer两层信号层。

2、使用AD18添加层需要使用层堆栈管理器Layer Stack Manager,打开层堆栈管理器有多种方法

1）菜单栏下点击Design>Layer Stack Manager...打开；

2）快捷键D+K打开；

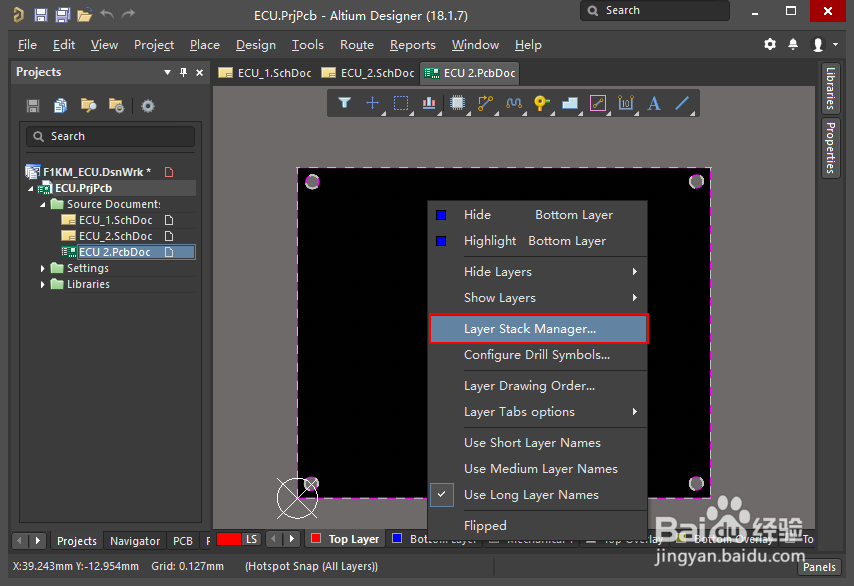

3）在工作区底部层名位置右键，选择Layer Stack Manager...打开；

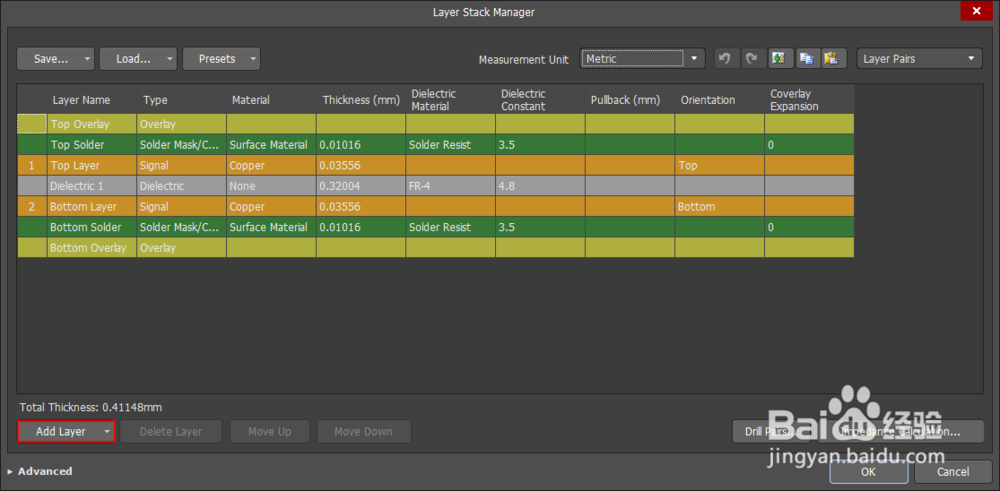

弹出Layer Stack Manager界面如下。

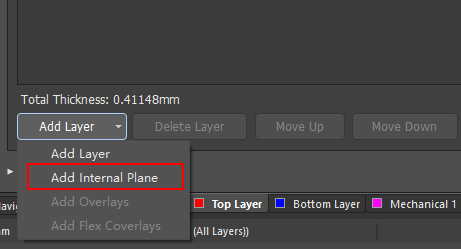

3、在Layer Stack Manager界面左下角单击Add Layer出现下拉选项

1）选择Add Layer选项添加普通信号层，画法同Top/Bottom层；

2）选择Add Internal Plane选项添加内电层，内电层画法为负片画法不同于Top/Bottom层；

这里我们添加内电层，选择Add Internal Plane选项。

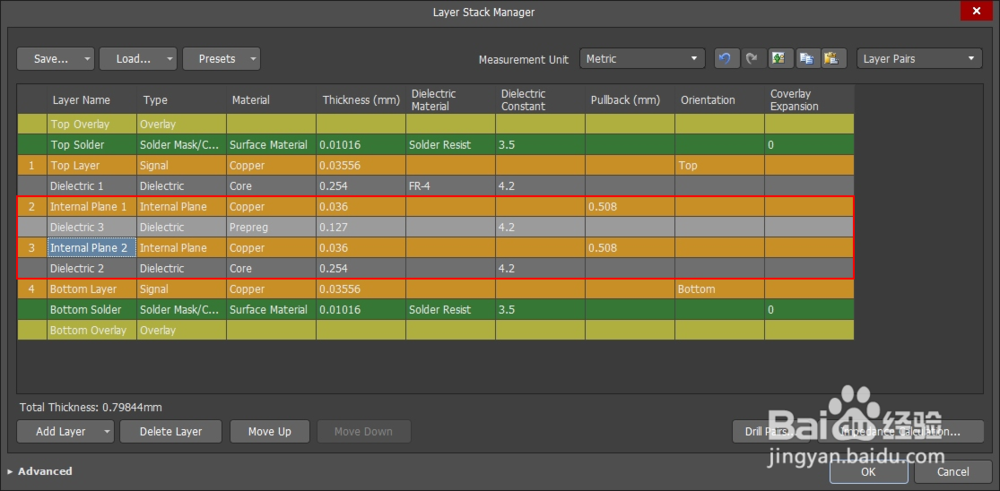

4、添加两层内电层，这时可以设置内电层的各项属性，这里只更改内电层名称为Gnd和Power后如下图所示。

5、点击OK保存设置，回到工作界面，这时可以看到多了两个内层Gnd和Power，添加内电层完成。
