三维软件绘制滚子链链条模型的方法

1、安装SolidWor氯短赤亻ks2014（如果您需要其它三维格式的模型，可以通过SolidWorks导出，SolidWorks支持导出UG，PROE，Catia、3DMax等多种格式的文件）

2、安装凯元工具，安装完成后在SolidWorks的插件管理器中加载名为KYTool的插件

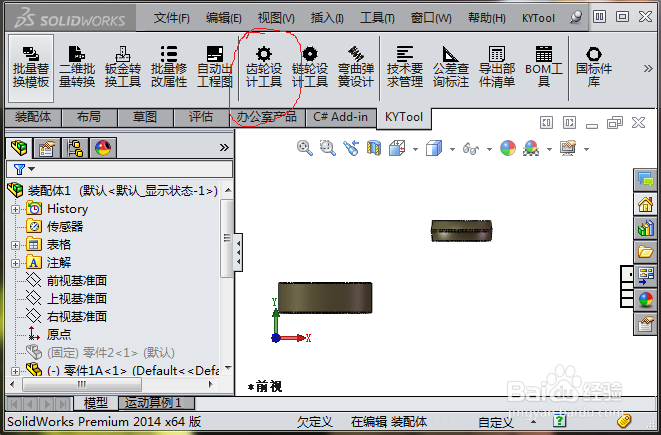

3、打开KYTool的链轮设计工具功能

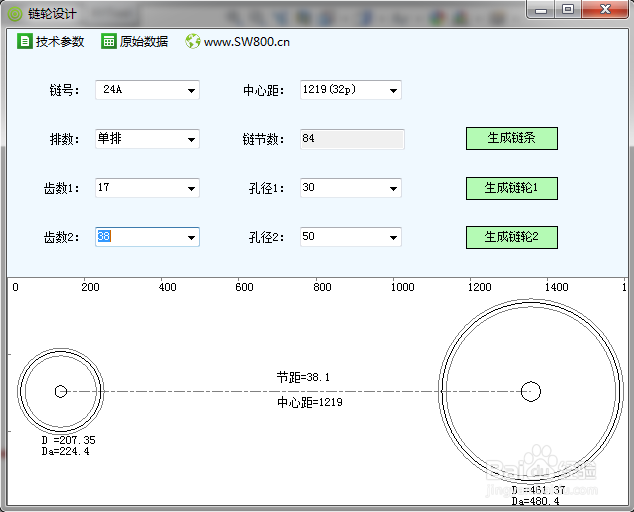

4、在设计窗口中选择链号，排数（单排、双排、三排），小链轮齿数，大链轮齿数，中心距，小链轮孔径，大链轮孔径。

5、可以看到下方的显示区域已经动态显示了大小链轮和中心距的位置关系，烂瘀佐栾这有助于判断当前设计是否合理。确认无误后单击右边的【生成链条】按钮，程序会自动在SolidWorks中生成链条模型，速度非常快。

6、到此为止链条已经生成成功，将其保存，或在SolidWorks中另存为您需要的任意三维格式就可以用于您的设计中了。

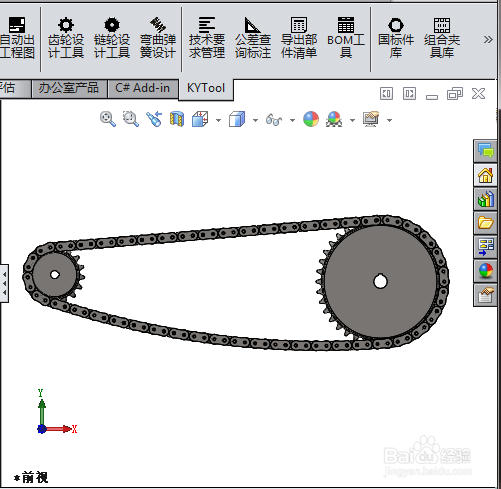

7、如果需要整套链传动装配体，可以在上面的窗口中继续点击按钮【生成链轮1】生成链轮2】，然后将三个零件装配起来，如下图所示。

8、如果需要纯手工绘制链条，可以参考自动生成的模型的绘制方法，用组合曲线来绘制。
