NXA式断路器安装教程

1、步骤1：安装前检查

参数核验：对照信息，确认断路器铭牌参数（额定电流、电压等）与设计要求一致。

绝缘测试：使用500V兆欧表检测绝缘电阻：

闭合状态：测试各相间及相与框架间电阻值（≥1MΩ）。

断开状态：测试进出线端子间电阻值（≥1MΩ）。

2、步骤2：抽屉式断路器安装

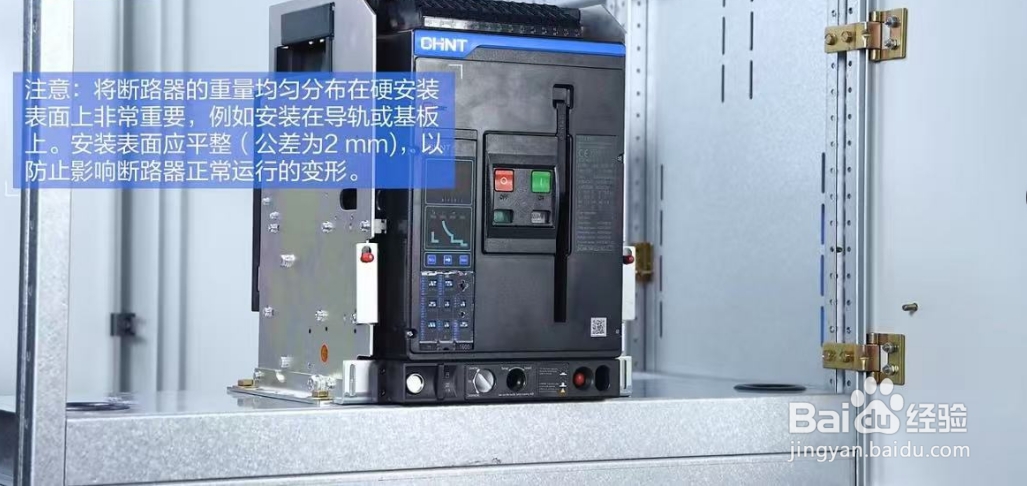

固定抽屉座：将NXA16抽屉座通过4个M8螺栓紧固于配电柜安装板，确保水平度误差≤1mm。

本体装配：将断路器主体沿抽屉座导轨推入，确保两侧支架卡入导轨凹槽，推至极限位后停止。

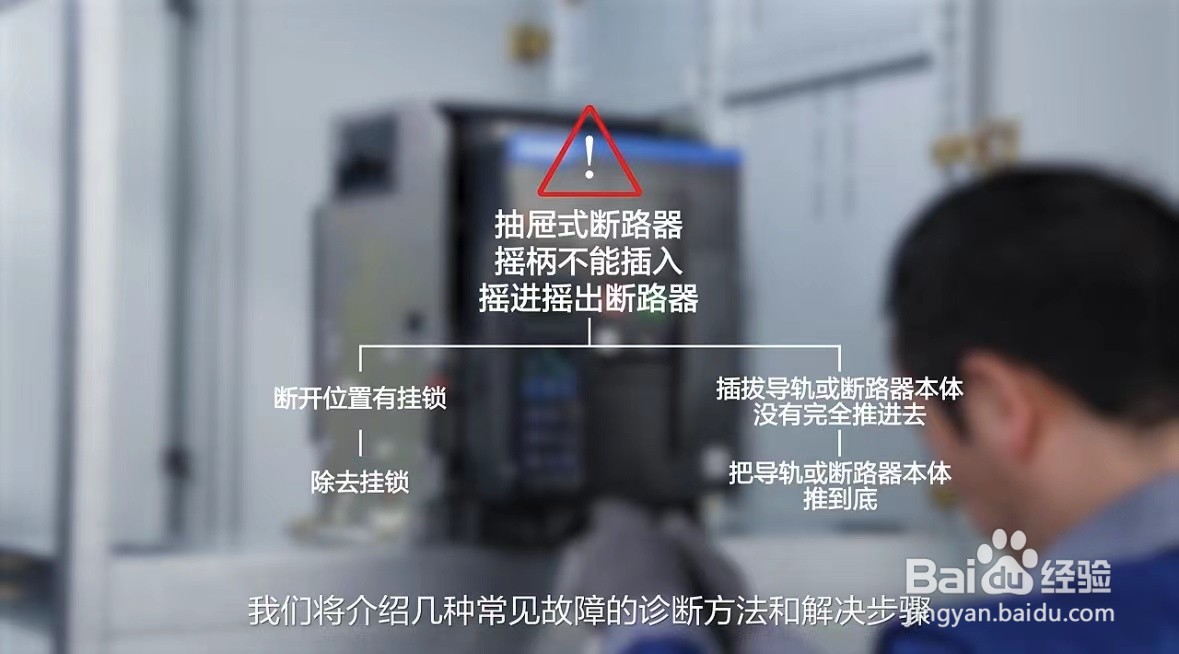

手柄操作：插入手柄六角头至把手孔，顺时针旋转至位置指示器显示“已连接”。

注意：本体额定电流须与抽屉座匹配（如正泰NXA16需配16A规格）。

摇动至连接位前，断路器必须处于分闸状态。

柜门适配：调整断路器位置与柜门开孔对齐后固定底座，确保安装方向兼容上进线/下进线模式。

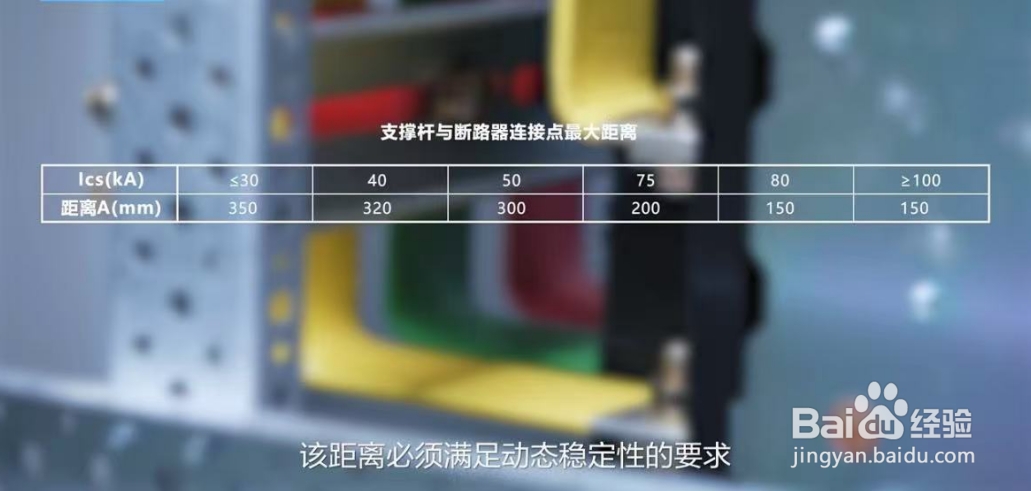

关键要求：动态稳定间距：首支撑杆距连接点≤制造商限定值（参考正泰技术手册）。

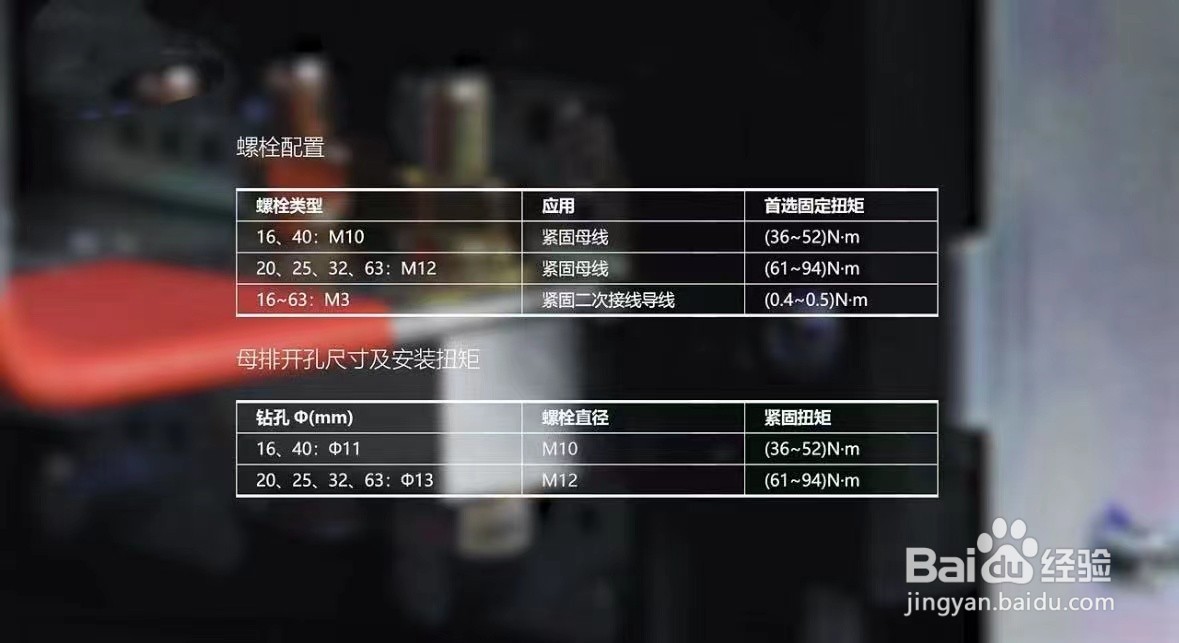

母线螺栓扭矩：按标准值拧紧（避免过载或松动）。

二次回路与接地：完成控制回路接线后，执行接地线连接（接地电阻≤4Ω）。

3、步骤3：功能测试

机械动作测试：手动储能后，依次触发合闸/分闸按钮，确认机构动作流畅无卡顿。

通电验证：通电后检查显示屏状态（电压、电流等参数显示正常），无异常告警提示。

故障排查：若异常，请逐项检查（如接线错误、绝缘失效等）。
