CATIA怎么测量表面积

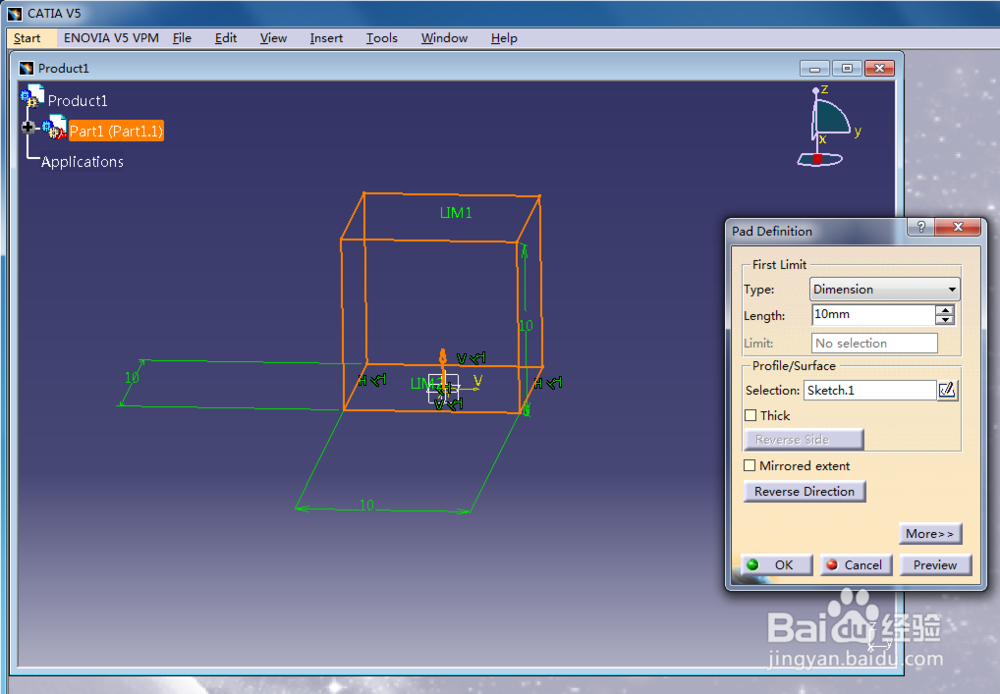

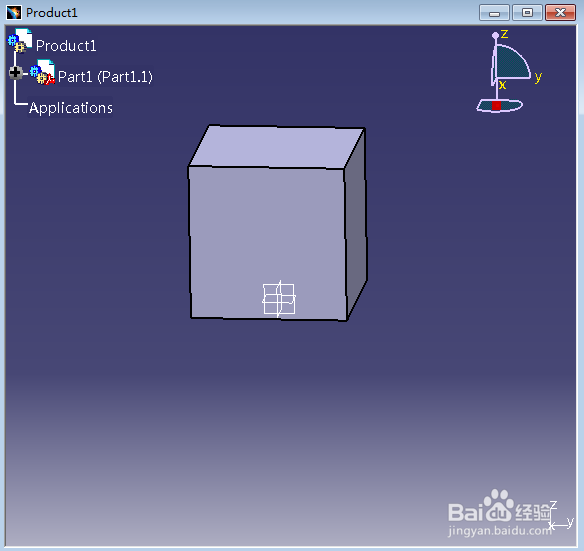

1、为了演示方便，这里先在草图编辑器中绘制了10mm*10mm的正方形，然后用拉伸工具做成长宽均高为10mm的小方体。

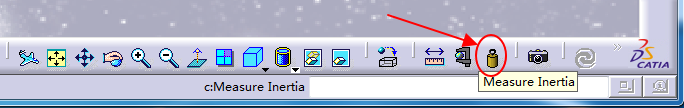

2、实体绘制完成后，接下来进行面积测量，面积测量按钮在CATIA的页面最下方，像秤砣一样，如下图所示，点击一下。

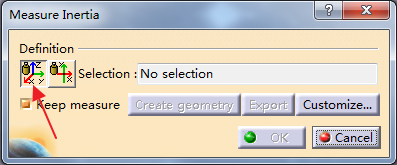

3、点击之后弹出测量页面，在“Definition”（定义）中默认的是体测量，如下图箭头所示，图示为X、Y、Z三轴坐标系，代表体测量。

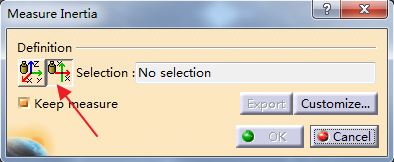

4、我们这里是为了测量表面积，所以将测量类型设置为表面类型，如下图箭头所示，图示为X、Y二维坐标系。

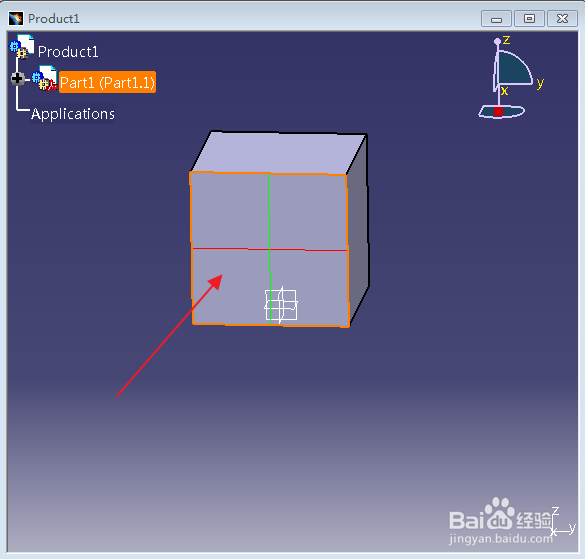

5、将测量类型更改为表面测量之后，下面就要选择想要测量的表面了，比如这里选择小方体的前表面。

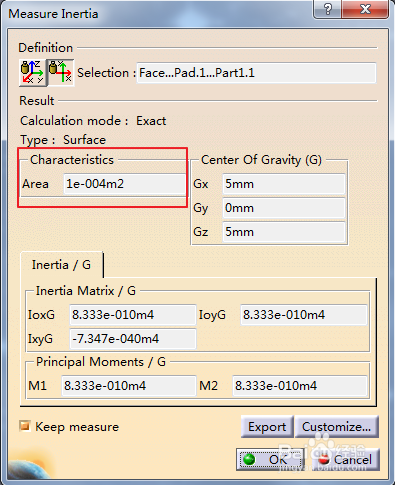

6、表面选定之后，测量页面就会随即显示测量结果，在“Characteristics”（特性）中，“Area”（面积）后就是该选择面的面积了，为10mm*10mm=0.0001m2。

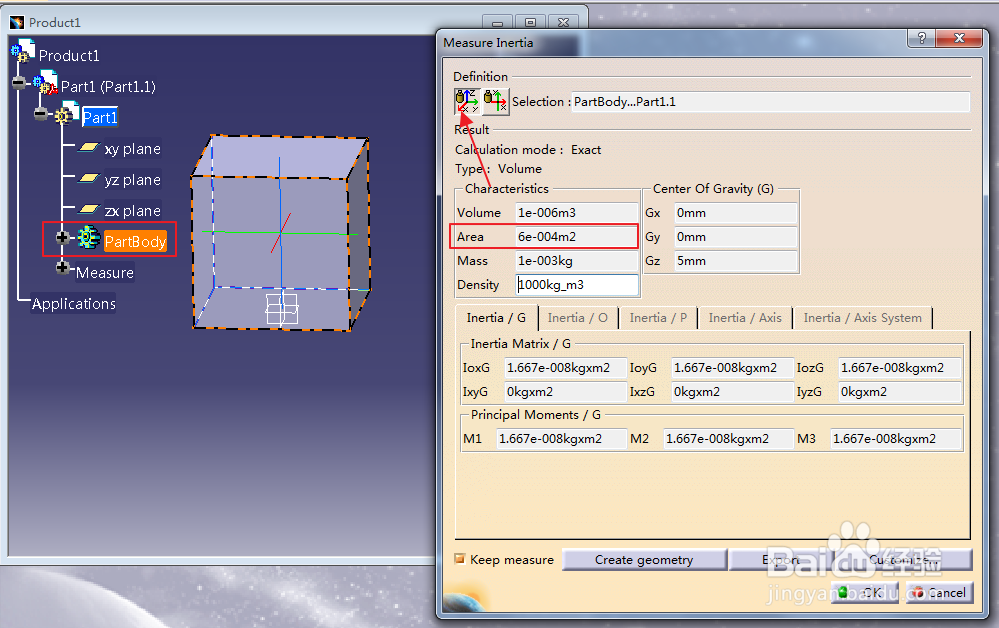

7、如果想要测量整个零件的表面积，除了这样一个个进行选择面之外，还可以将测量类型改为体测量，然后选择整个零件，这样就可以很方便地测量得到表面积了。
