UGNX1847超详细机械零件建模图文教程

1、我们首先新建一个文件，文件名可以命名为机械零件。

2、点击【菜单-插入-设计特征-拉伸】，我们选择XY面，绘制一个长方形，长120，宽80。

3、点击完成，拉伸高度为25，点击确定。

4、点击【菜单-插入-设计特征-拉伸】，我们选择XY面，绘制一个图形，数值分别为50/80/29，角度30°点击完成。

5、点击完成后，选择对称值，距离为25，点击确定。

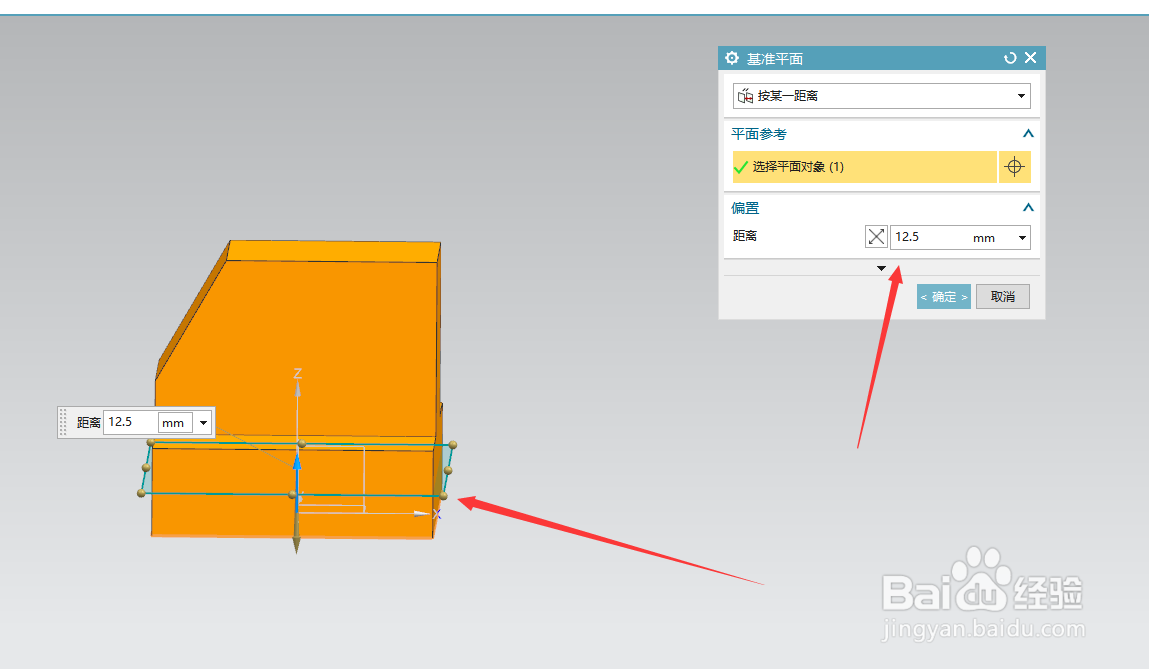

6、点击【菜单-插入-基准点-基准面】选择底部的面，往上移动12.5的高度，点击确定。

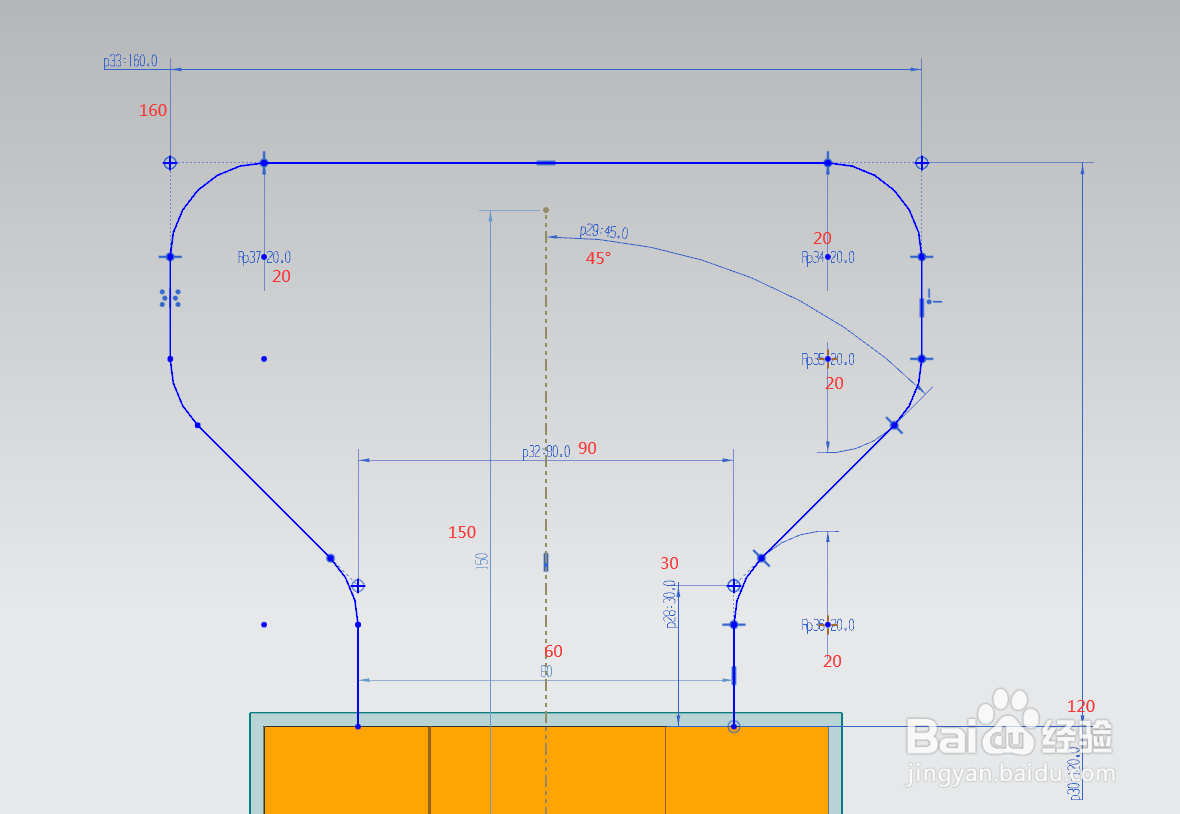

7、点击【菜单-插入-草图】选择刚刚我们创建好了的基准面，绘制一个下面的图形。

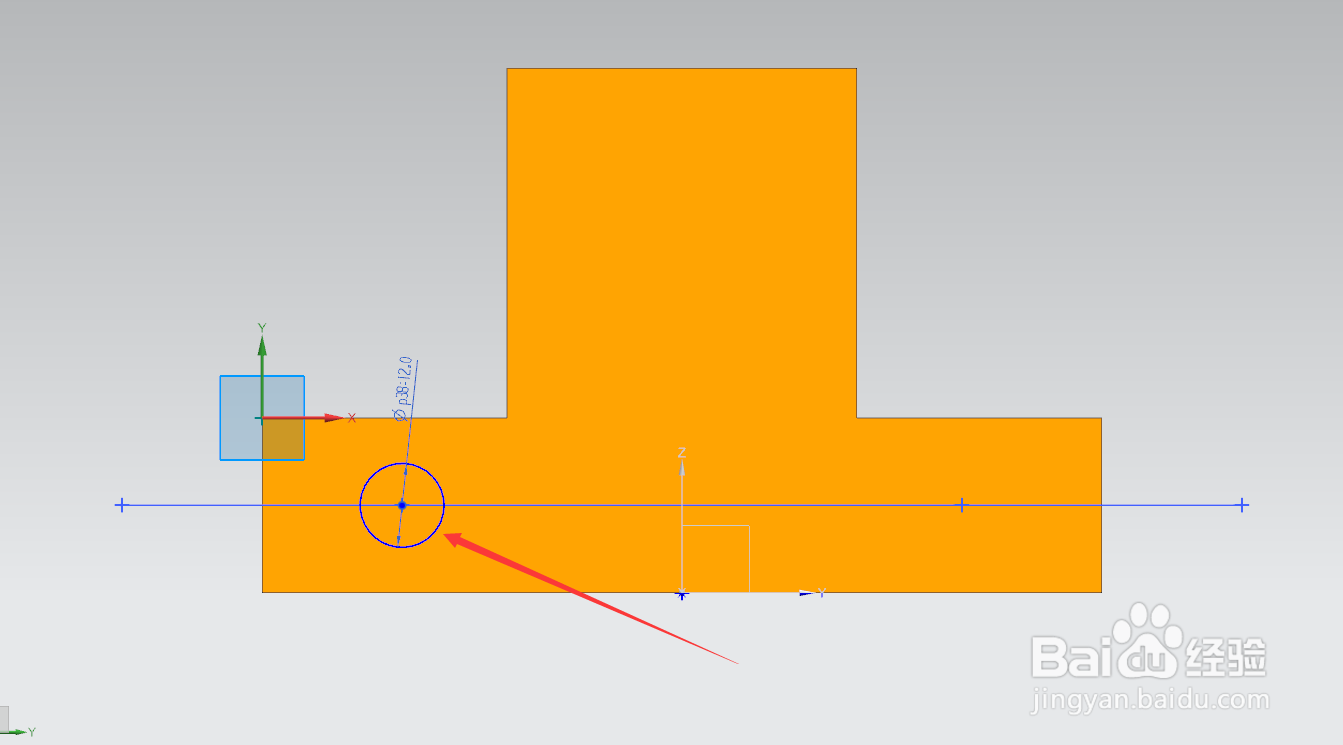

8、绘制完成点击完成草图，然后我们再点击草图，绘制一个直径12的圆。

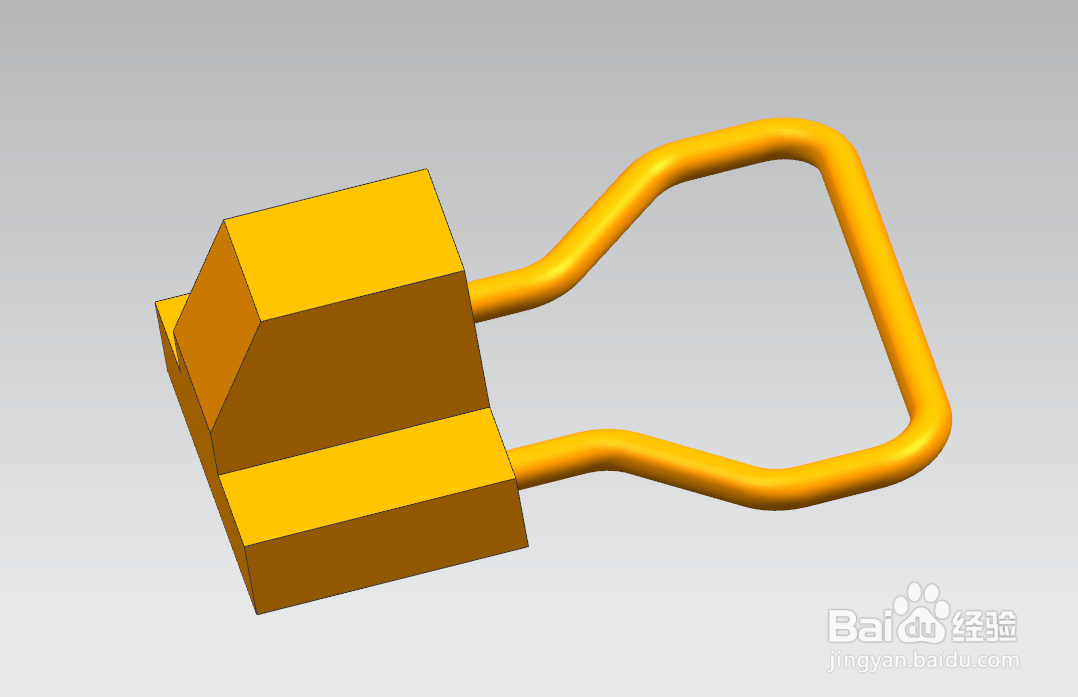

9、点击【菜单-插入-扫掠-扫掠】截面选择我们绘制好的圆，引导线是图形。这是一个小小的机械零件练习案例想要学习更多知识可以联系小编，今天的分享到这里就结束啦我们下次再见！！！
