S270开关量采集器和模拟量采集器(RTU)使用说明

1、安装GSM 3G M2M RTU 配置软件

在电脑中运行CD，也可以从 www.GPRS-M2M.com 搜索S270/S271直接下载.

2、连接 请插入SIM卡，安装GSM/3G天线

3、将拨动开关拨动到“Set”模式

在配置模式下，用使用电脑通过USB线配置RTU参数以及读取参数。

注意:

在配置时，将开关拨动到“Set”端，此时RTU处于配置模式。若拨动到“Run”端后，RTU处于正常工作模式.

4、通过USB线连接到电脑。连接好外部直流电源端口，见下图所示:

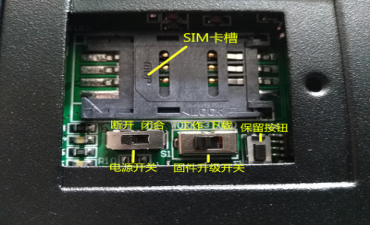

5、请注意将RTU底部的开关按拨动到正确的一边，如下图所示:

注意:

升级固件开关必须工作在“Work”一边。如下图所示.

6、安装USB驱动

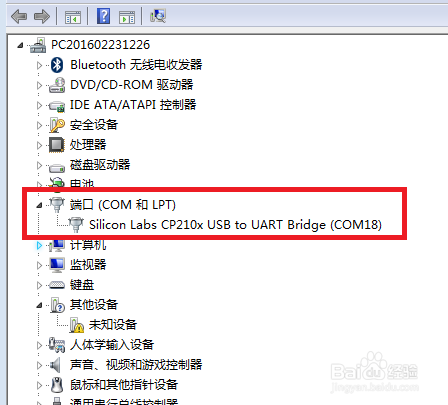

连接好USB线后，安装USB驱动程序，成功后在系统的设备管理器出现下图的标志，建议用户安装驱动人生安装驱动。

注意：建议用户使用Window 7或Window10操作系统，XP系统早期的版本可能会出现兼容的问题。

7、安装 GSM 3G M2M RTU 配置软件

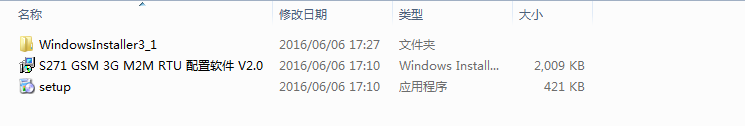

将光盘里的三个文件拷到电脑的文件夹里面, 点击第二个文件安装配置软件。

.

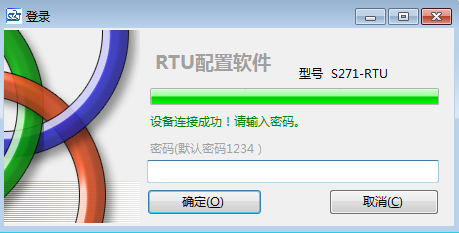

8、安装成功以后，点击运行，输入密码，默认是1234.然后点击进入配置界面如下图所示：

9、注意:

如果显示下面的窗口，那么则RTU连接到电脑失败。原因可能有如下几点：

1) 未成功安装USB驱动;

2) USB线坏掉;

3) 拨码开关未拨到“Set”端;

4) 固件升级开关未拨动到“Work”端.

5) 电源开关未拨动到“ON”端.

10、参数配置

第一栏为“基本信息”，包含“参数设置”和“号码设置”。

基本信息

保存配置: 填写完配置后都到点击“保存配置”；

导入配置文件: 点击后导入配置文件；

导出配置文件: 点击后，将RTU里面的配置信息导出；

恢复出厂设置: 点击后配置信息将恢复到出厂状态；
