罩壳钣金设计的一点经验

会用点软件，立马可以入门，罩壳钣金无非是拆分，然后计算。现在的三维软件都有这些功能，本人是也是半路出家，半学半工作，也是慢慢积累的经验，下面就分享一下心得。

工具/原料

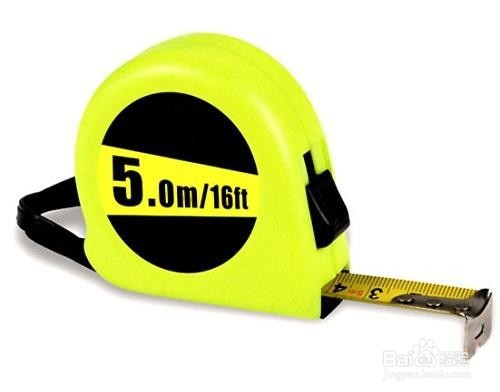

卷尺 creo

1、测量尺寸

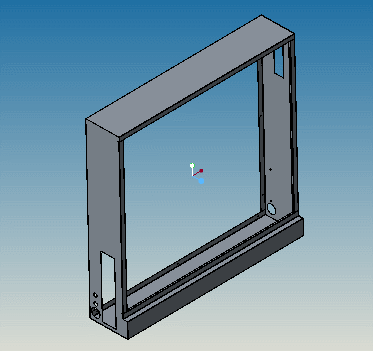

1、上图这个比较简单的罩壳，（去掉两扇门），是贴到墙板上的，所以墙板的长和宽，外形尺寸必须要精确测量，精确到0.5mm，再根据实际需要，设计罩壳合适的侧面宽度。

2、绘制三维草图

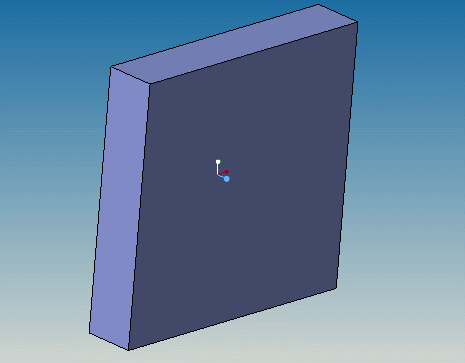

1、画总体的外形图，本人使用的是creo，根据测量的尺寸，画出三维外形图。无需注意细节，只要大概外形即可，外形图只用曲面代替，无需设置厚度，后面详细拆分再设置厚度。这个只要会拉伸就可以画，过程略。

3、拆分罩壳

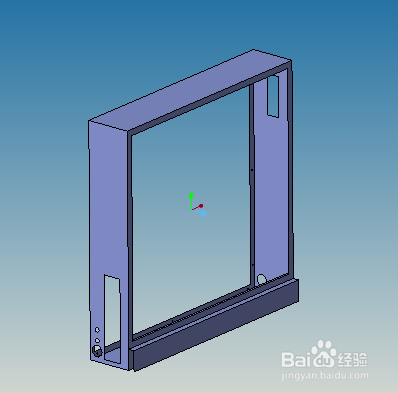

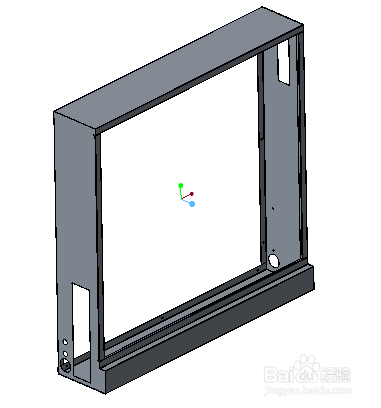

1、一般拆法是上下左右拆成4块，折弯之后焊接而成。如下图

4，具体画法

1、怎么拆明白了，那画每一个板就简单了，只要参考曲面，设置厚度，和加或减厚度就可以了，每块板的方法相同，下面只介绍下左侧的具体做法，其他的不再赘述。

2、复制上图已画的草图的参考曲面

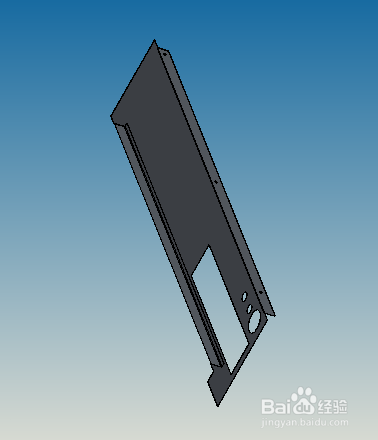

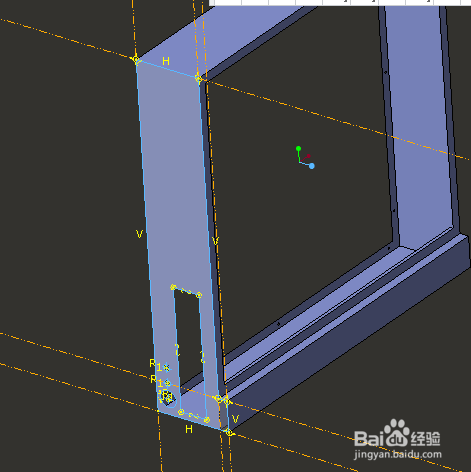

3、参考左侧面，画一个钣金平面

4、再两侧做法兰，法兰的长度切除一部分的，隐藏参考曲面，如图所示

5、其他面的板同理可以画出。

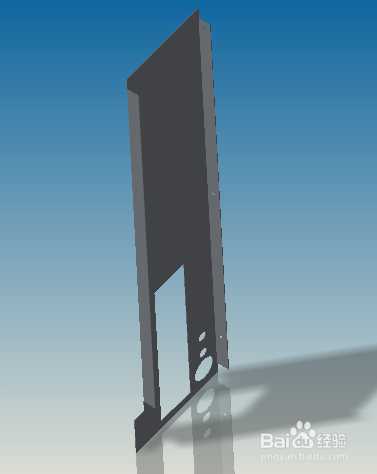

5，各板展开图

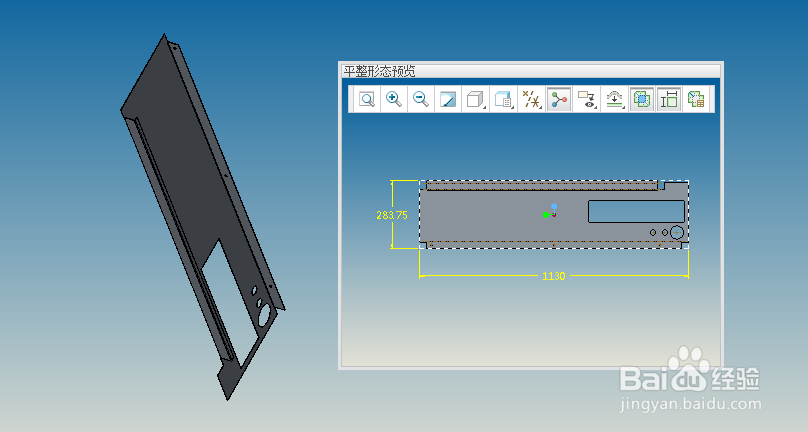

1、creo有自动展开功能的，不过实际的展开，需要设置折弯表，这样展开尺寸比较精确的，默认的展开误差也不大，要求不高的可以使用的。

6、出工程图

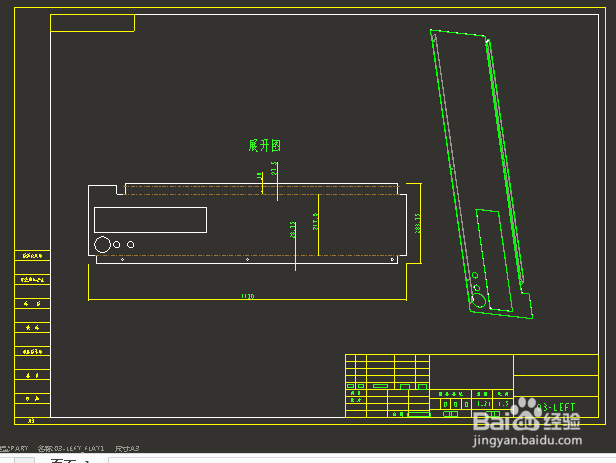

1、注意展开图的摆放方向，这个容易搞错正反。显示折弯线，旁边放一个三维斜视图。标注相应的尺寸，需要反刀的，另外注释。
