PCB设计中Drill层相关标注

1、1.谝旱旧剂钻孔表的几点要求钻孔标示全是数字标示，检查有没有不同孔径使用相同标示的或相同孔径使用不同标示的钻孔表左上角的方框数字番舸榆毛标识要与smartdrill层的说明文字对应尺寸标注的参考点位物理原点（0，0），必须标注出单板的最长，最宽边和一个定位孔信息（统一规范要求为左下角一个定位孔）除椭圆形外的异型孔按照标注规范要求进行标注标注V-CUT或者NO-V-CUT标注（适用于添加辅助边的情况）

2、2.生成钻孔表打开Manufacturer—nc—drilllegend，找个板外的空间点下，出现如下图：

3、上面是对板内的几个要素的标注，如果有特殊形状的孔也进行标注一下。

4、smartdrill层加工要求的常见说明如下：

5、如上图中notes中各代表的内容如下：1表面处理方式2尺寸标注单位说明3板子尺寸加工误差说明及所遵守的标准4板材及Tg值说明5板厚加工误差说明及所遵守的标注；还有板厚的单位6板子钻孔加工误差说明及所遵守的标准7板厂logo位置及层面说明8 Dummy pad是否允许添加以及添加的要求9 Dummy pad的特殊情况说明10塞孔要求及说明11无铅说明12当钻孔误差不一样的情况时的说明

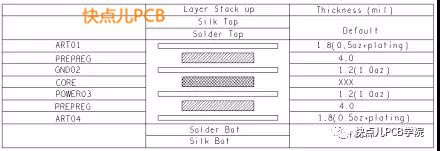

6、3.PCB板厚度标注图说明：下图介绍了每一层的厚度及总的板厚

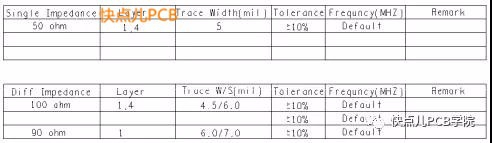

7、差分信号阻抗标注：

8、各栏位代表的意思如下：Layer：走线的层面Width/space:对应层的线宽和间距Impedance:所对应的阻抗值Precision:误差值ref layer:推荐的层面另外还会有钻孔表在这个层面，如下图：

9、有背钻的还会有背钻的说明及图标，如下图：

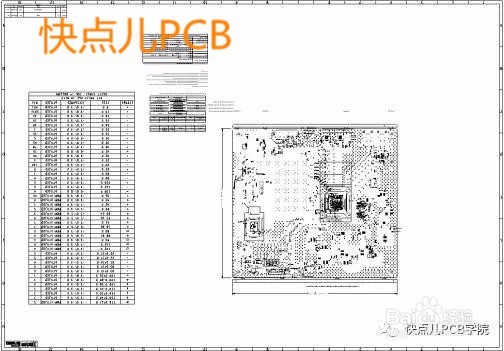

10、整体图如下图所示：
