Revit的底图CAD怎么处理最舒适？

1、第一步：使用CAD软件打开我们需要处理的图纸。

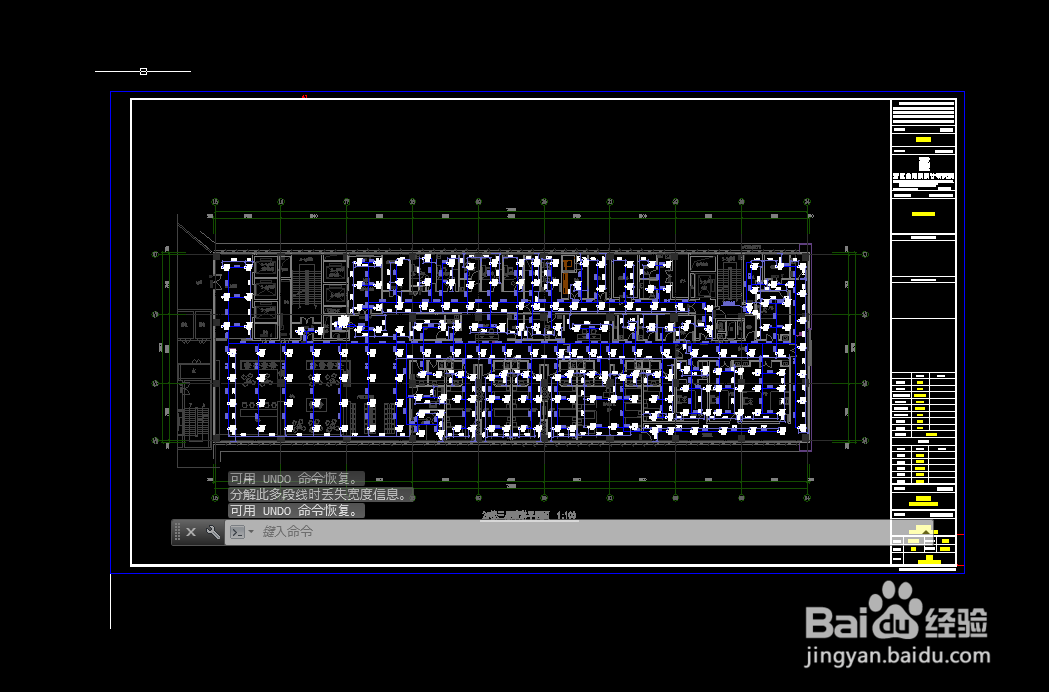

2、第二步：找到我们需要的地图，使用CAD快捷键"X"对图纸进行分解。有的图纸相对复杂，需要多分解几次，一般三次就是在复杂的图纸都会完成分解。有锁定的图层，进行解锁。

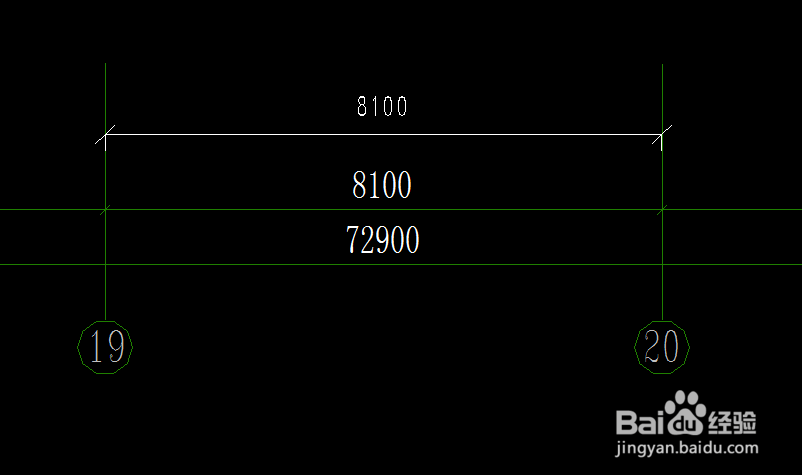

3、第三步：分解完，检查图纸尺寸和实际尺寸是否一致。比如图纸轴线距离8000，软件测量7000，使用CAD快捷键”SC“进行缩放，缩放系数x=8000/7000.完成缩放后，图纸尺寸与实际尺寸一致。

4、第四步：接着使用CAD快捷键”w“进行底图导出，导出的一些具体选项和参数如图所示。

5、第五步：完成底图的导出。导入到Revit中，显示正确，图上距离和实际距离一致，完成底图的导入，开始建模。

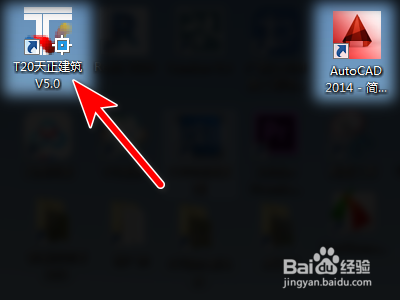

1、第一步：使用天正打开需要处理的图纸，如图。

2、第二步：找到我们需要的底图，操作同上面第二步。

3、第三步：分解完，检查图纸尺寸和实际尺寸是否一致。比如图纸轴线距离8000，软件测量7000，使用CAD快捷键”SC“进行缩放，缩放系数x=8000/7000.完成缩放后，图纸尺寸与实际尺寸一致。

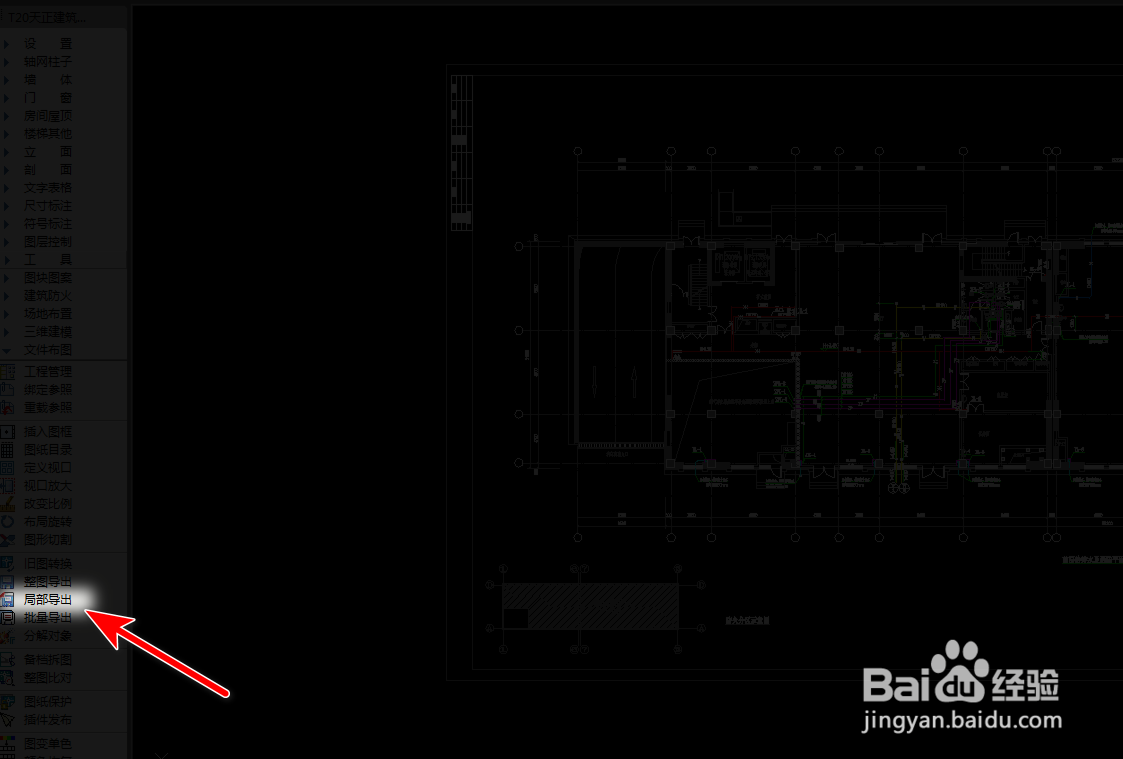

4、第四步：使用天正CAD插件一键导出。在Revit中导入底图，进行模型的创建。

1、方法一：

①使用CAD软件打开我们需要处理的图纸。

②找到我们需要的地图，使用CAD快捷键"X"对图纸进行分解。

③分解完，检查图纸尺寸和实际尺寸是否一致。

④接着使用CAD快捷键”w“进行底图导出。

⑤完成底图的导出。

方法二：

①使用天正打开需要处理的图纸。

②找到我们需要的底图。

③同方法一。

④同方法一，进行模型的创建。
