GLFore动平衡仪的波形图功能介绍

波形图显示了振动位移跤耧锿葡与时间的关系，又称幅值时域图。

波形图显示了振幅、周期（即频率）、相位，特别是波形的形状和状态。图中：①振幅为正峰与负峰之间的位移量，比较各周期对应的峰高，即可知振幅值是否稳定；②二个亮点之间为一个旋转周期，波形图的周期数可以选取，想了解波形重复性时周期数选多一点，想了解波形细节时周期数选少一点；③亮点为振动的初相位、即零位，比较各周期对应峰与零位的间隔，可以粗略了解振动相位（发生的时间、位置）是否稳定。

波形图既可以是通频波形图，即显示通频总振值与时间 (周期)的关系；也可以是选频波形图，即一倍频波形、二倍频波形.0.5倍频波形、⋯等。

波形图也可以作为示波器对振动波形的形态和变化进行实时监测。由于从波形图上不能直接得频率及相位的精确数据，现在很少用它来确定振动参数。但是，其形象、具体的波形及其变化状态，特别是波形在各周期下的重复性状况，仍非常有助于对振动故障、尤其是干扰信号的分析、界定。例如：

①正常运转状态下的波形图，因工频为主，所以为近似的正弦波，如上图；

②动不平衡时，为近似的等幅正弦波，见下图；

③对中不良时，波峰翻倍，波形光滑、稳定、重复性好，见下图；

④摩擦时，波峰多，波形毛糙、不稳定，或有削波，见下图；

⑤自激振荡时，波形杂乱、重复性差、波动性大；

⑥严重油膜涡动时，因接近半频，振幅大小间隔，反而有点规律，见下图；

⑦瞬态振动时，波形为若干周期的连续衰减；

⑧冲击振动时，通频波形上出现小于一个周期的突起后又衰减的波形；

⑨虚假信号干扰时，波形瞬间急剧变化，甚至呈直线状，见下图。

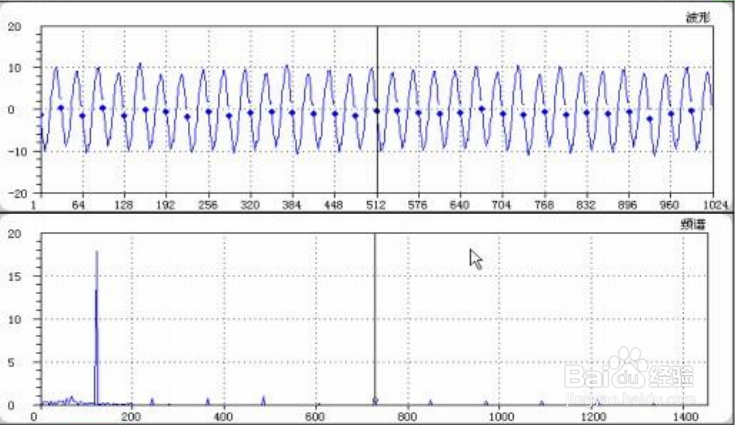

动不平衡时，为近似的等幅正弦波

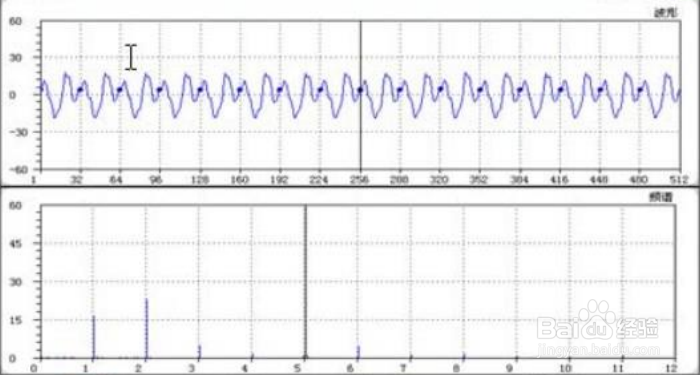

不对中时，波峰翻倍，波形稳定、重复性好

对中不良时，通频波形图肯定要受到二倍频正弦波的影响，二倍频在通频的一个周期内变化二次，迭加后的波形自然是波峰翻倍。

在上图中，由于工频本身较低，只有16μm，从而使略微偏高的二倍频(18μm)显得较高；此外，由于还存在一些不太大的高次谐波，所以波形不够光滑；各频率成分的幅值较为稳定，波形的重复性好。总体上看，机组存在对中程度并不严重。

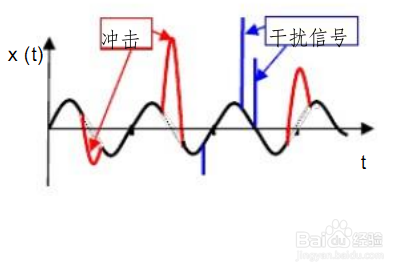

冲击振动时，在通频波形上出现小于一个周期的突起后又衰减的波形。虚假信号干扰时，波形瞬间急剧变化，甚至呈直线状。

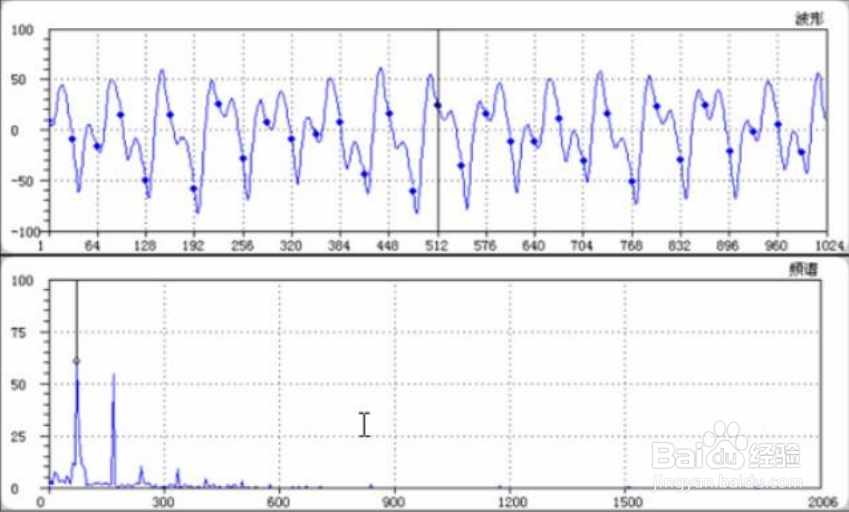

主要为动不平衡、并存在摩擦的波形频谱图

上图为某催化烟机严重结垢时的波形频谱图。波形主要为较典型的正弦波，幅值很大，为122.5μm；此外，还存在波峰多、波形毛糙以及单边（正峰）削波现象。根据烟机运行特点，该烟机主要存在着因催化剂在转子轮盘上粘结而形成的动不平衡，以及催化剂在气封处堆积而产生的较严重局部摩擦。

油膜涡动严重时，接近于半频的波形必然会对通频波形产生重要影响，半频的波形是正弦波、周期为通频的二倍，在半频的正峰、负峰分别间隔影响下，迭加后形成了周期内振幅正，负值悬殊大、各周期振幅大小间隔的通频波形形，一个周期振幅大，另一个周期振幅小。
