Proe三维训练四十六之混合

1、如下图示，

打开Proe软件，新建一缺省的实体零件，

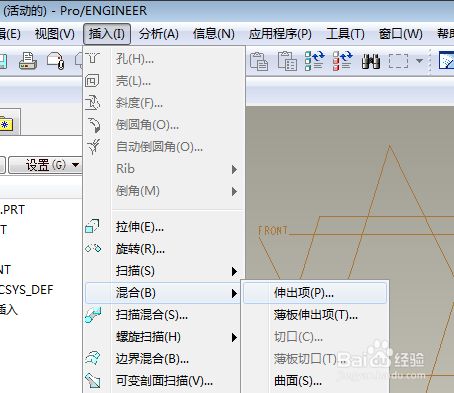

2、如下图所示

执行【插入——混合——伸出项】

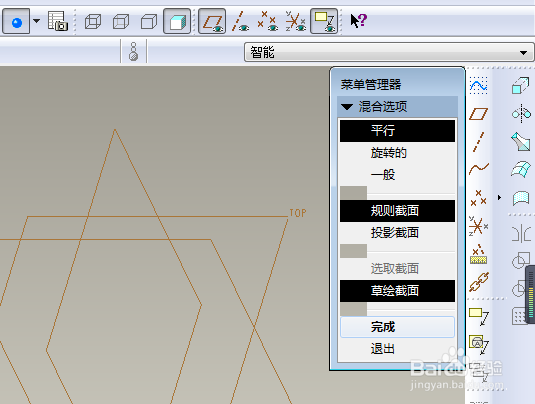

3、如下图所示，

软件右边的菜单管理器，默认选项，点击“完成”

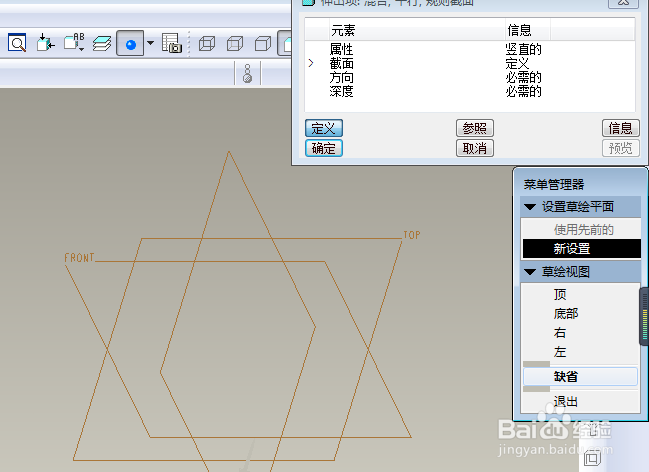

4、如下图所示，

执行【直的——完成——FRONT面——正向——缺省】，

进入草绘环境。

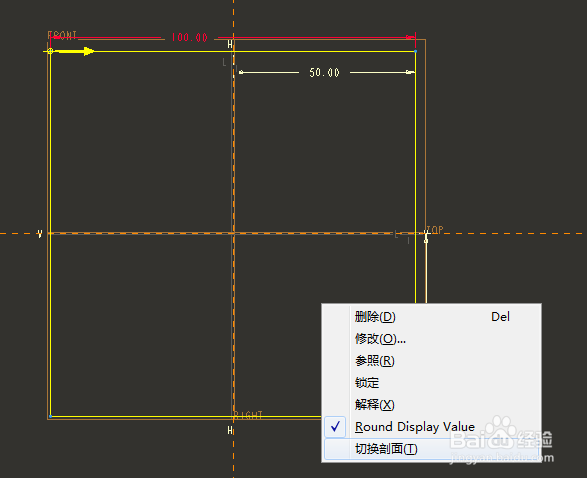

5、如下图所示，

激活矩形命令，画一个正方形，双击修改边长100，边距离轴50，

在空白处按住鼠标右键，至出现下拉菜单为止，

然后点击“切换剖面”

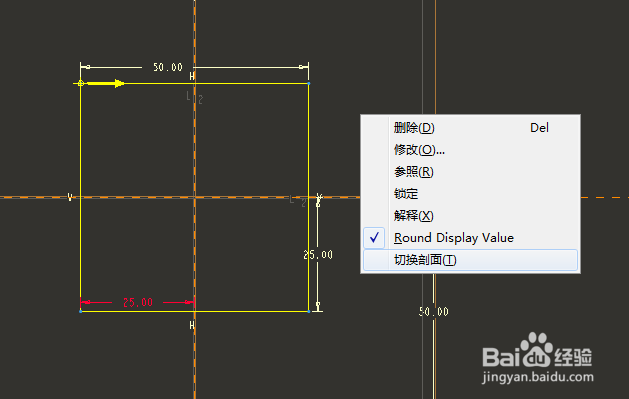

6、如下所示

激活矩形命令，画一个正方形，双击修改边长50，边距离轴25，

在空白处按住鼠标右键，至出现下拉菜单为止，

然后点击“切换剖面”

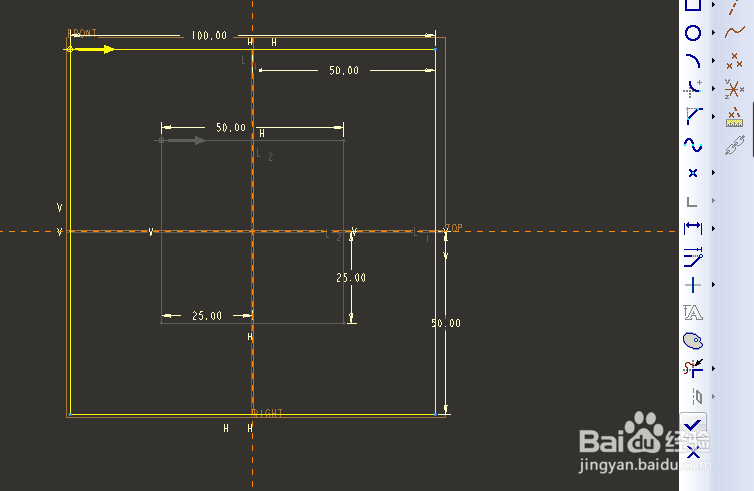

7、如下图所示，

激活矩形命令，画一个正方形，双击修改边长100，边距离轴50，

在空白处按住鼠标右键，至出现下拉菜单为止，

然后点击软件右边工具栏中的√，完成并退出草绘。

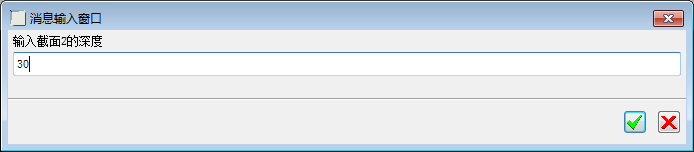

8、如下所示，

输入截面2的深度为30，回车。

9、如下所示，

输入截面3的深度为60，回车。

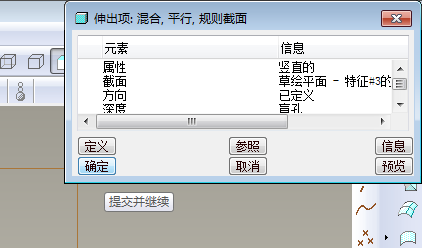

10、如下所示，

软件右上角对话框点击“确定”

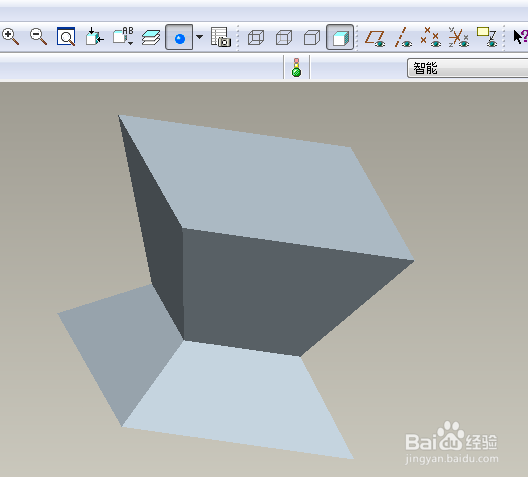

11、如下图所示，

隐藏所有的基准，

这个三维实体零件就创建完成，

本次训练结束。；
