NI Vision Assistant-LineProfile线剖面图

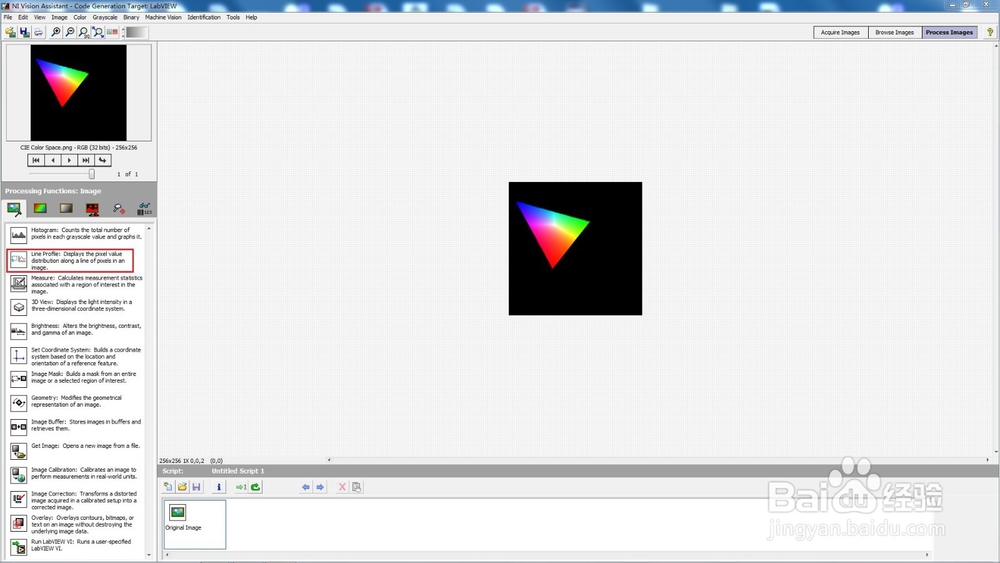

1、LineProfile位于Processing Functions:Image-LineProfile。

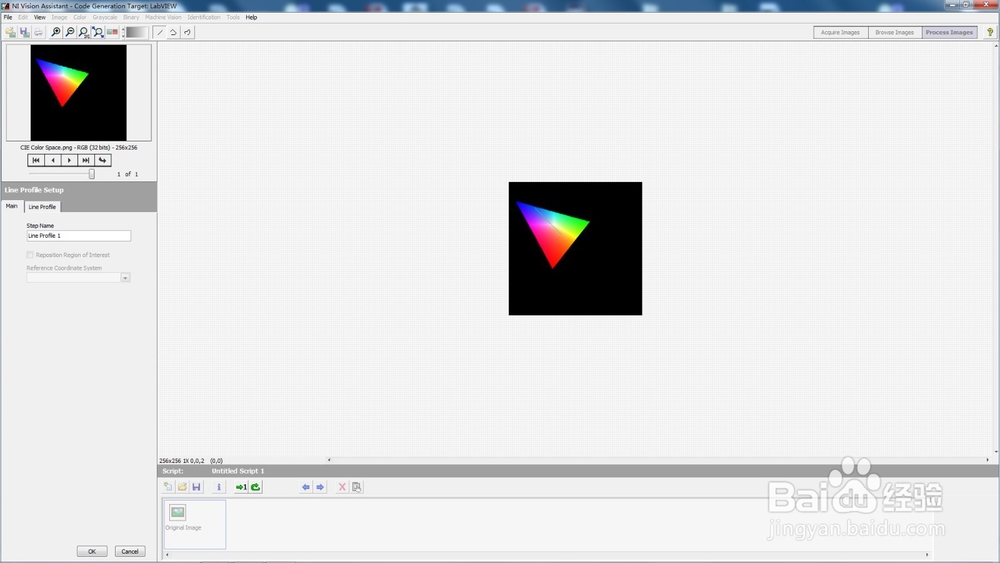

2、LineProfile-Main：

Step Name可以编辑输入有意义的步骤名称。

3、LineProfile-LineProfile：

计算在选择的直线上，选定的颜色模式Color Model（RGB，HSL，HSV，HSI），每个像素点对应的像素值，并以统计不同颜色曲线的形式显示出来。曲线的横坐标是直线上依次像素点位置，纵坐标是像素值（0~255）可以以线性Linear或者对线Logarithmic呈现。

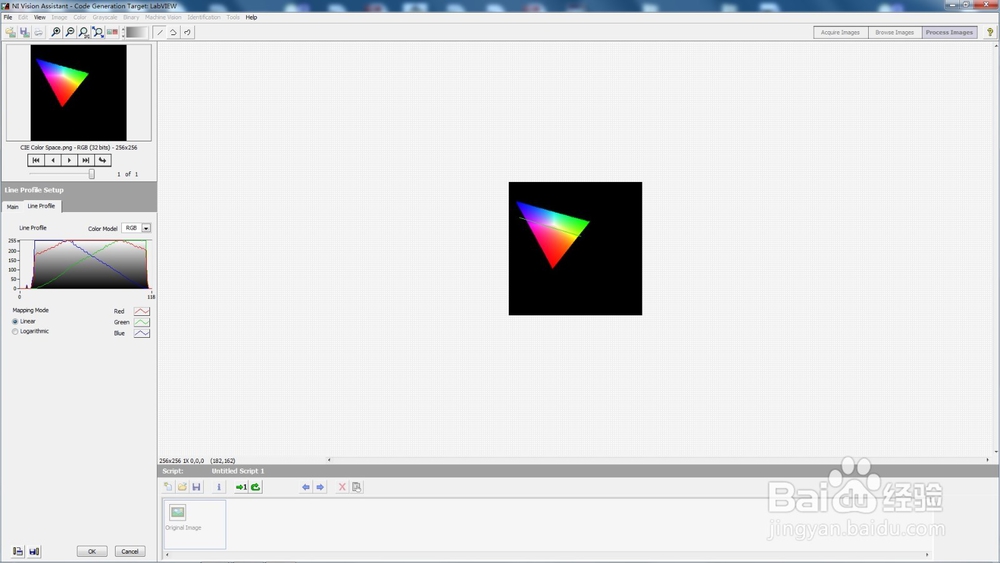

4、Color Model颜色墨色：RGB，Mapping Mode变化墨色：Linear。

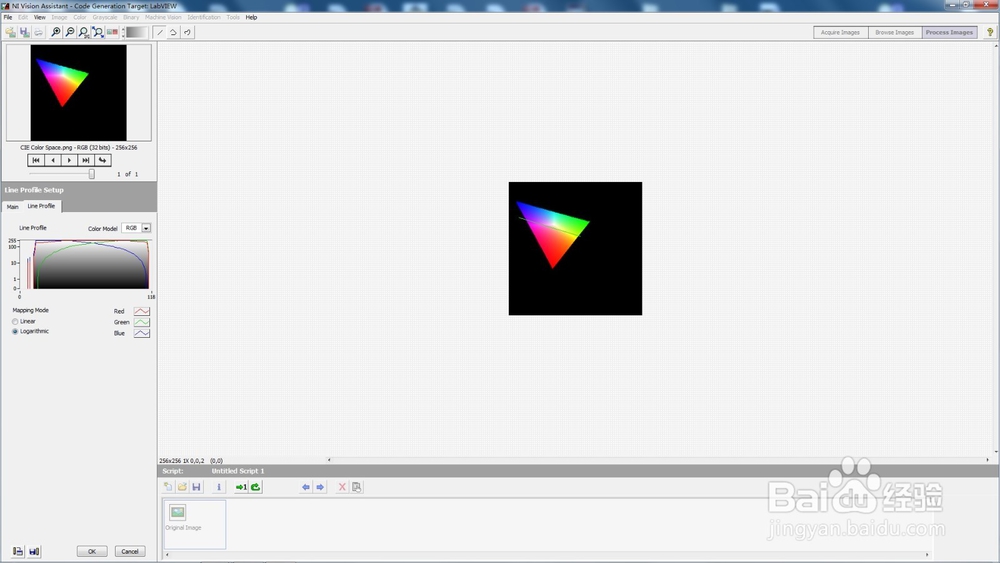

5、Color Model颜色墨色：RGB，Mapping Mode变化墨色：Logarithmic。

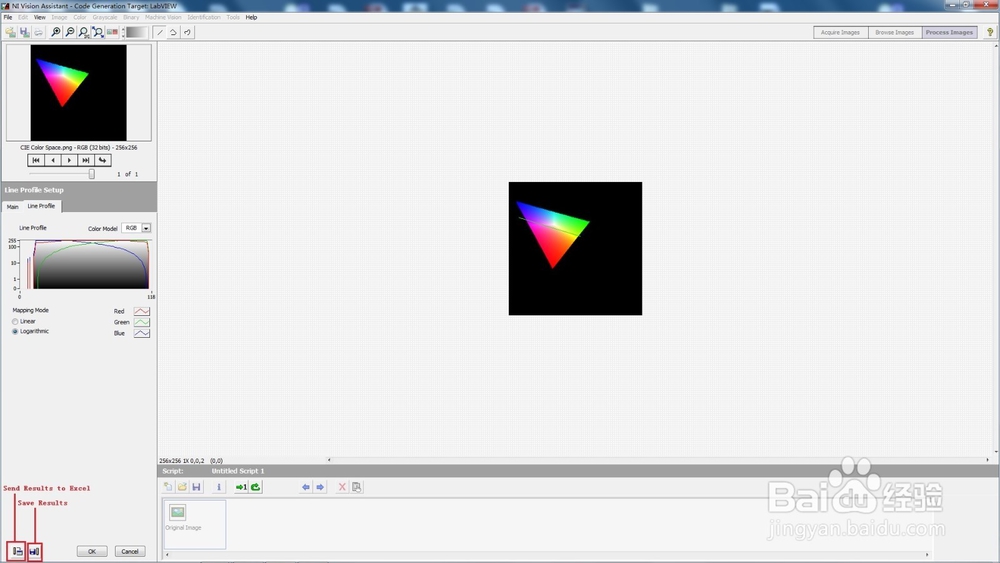

6、还可以导出数据至Excel和txt文档。包括每个像素点的X Position，Y Position，Red Plane，Green Plane，Blue Plane。

7、编辑完成后，点击OK。
