HDGC3561 手持式电能质量分析仪功能操作介绍

仪表开机/关机

1）、列表显示。

点击列表键，以列表方式显示结果，如图 1-1。第一列数值为三相电压有效值，从上到下依次为A相电压、B相电压、C相电压和零线电压。第二列为A相电压频率，显示的是A相电压频率。第三列为三相电流有效值，从上到下依次为A相电流、B相电流、C相电流和零线电流。

2）、详细列表显示。

点击详细键，显示在测量过程的电压、电流、频率的最大、平均、最小值结果，如图 1-2。

3）、趋势显示。

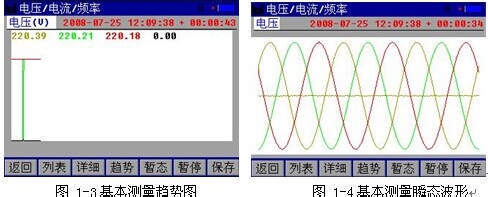

点击趋势键，以趋势图方式显示结果，如图 1-3。在左上角的列表框中，点击上/下箭头键，可切换显示电压趋势图、电流趋势图或频率趋势图。在电压趋势图中，由上到下依次为A相电压、B相电压和C相电压。在电流趋势图中，由上到下依次为A相电流、B相电流、C相电流和零线电流，在频率趋势图，显示的是A相频率。趋势图曲线从左侧逐步形成，趋势图基准线上的读数与曲线所绘制的最新数值相对应。趋势图低部为时间轴。

4）、暂态波形。

点击暂态键，查看基本测量瞬态波形，如图1-4。在左上角的列表框中，点击上/下箭头键，可切换显示三相电压、三相电流及A相、B相、C相、零线电压电流波形。示波器上方的数值为选定波形的幅值比例，选择三相电压或三相电流时从左到右依次为A、B、C相。选择单相电压或电流时，左边为电压，右边为电流。

7）、保存屏幕。

在插入U盘，并且当前无对U盘的操作时，可点击屏幕左上角的图标，将当前屏幕保存到U盘。屏幕文件名称为ddhhmmss.PSC。dd为当前日期(几日)，hh为当前小时，mm为当前分钟,ss为当前秒。下同。

谐波测量

谐波测量功能可测量三相四线电系统的各相电压、电流的1~50次谐波失真百分比。

使用的按钮如下：

返回：返回上一级菜单。

电压：当前显示的为电压信号的谐波失真值。

电流：当前显示的为电流信号的谐波失真值。

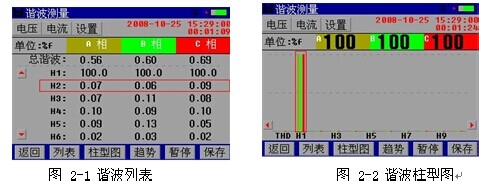

列表：以数字列表方式显示各相电压、电流的谐波失真测量结果。如图2-1。

柱型图：以谐波频谱方式显示当前测量结果。如图2-2。

趋势图：显示选择记录的的谐波失真值在当前测量时间段内的趋势图。如图2-4。

暂停：暂停测量结果显示。

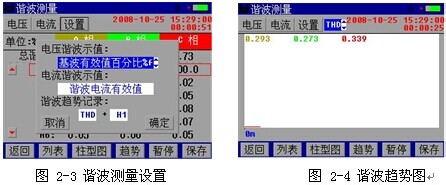

设置：选择谐波测量结果表现形式和选择要记录趋势的任意两次谐波（包括总谐波失真）。如图2-3。

保存：记录存储。

储存：保存当前屏幕（如仪表插有U盘则，保存到U盘，否则保存到仪表中）

5）、显示暂停

点击暂停键，停止当前测量结果显示。

6）、保存数据

点击保存键弹出保存选择界面，选择“保存数据”可保存当前测量数据，选择“保存屏幕”可以图片方式保存当前显示界面。谐波测量数据都保存在HAR00001.PQD中。

1）、列表显示。

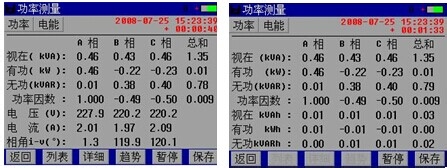

点击列表键，以列表方式显示功率测量结果或电能测量结果，如图3-1和图3-2。点击功率或电能键切换显示功率测量结果或电能测量结果。第一列为A相，第二列为B相，第三列为C相，第四列为该行值总和。在功率测量结果中，从上到下依次为三相视在功率、三相有功功率、三相无功功率、三相功率因数、三相电压有效值、三相电流有效值和三相功率因数角。在电能测量结果中，从上到下依次为三相视在功率、三相有功功率、三相无功功率、三相平均功率因数、三相有功电能、三相视在电能和三相无功电能。

2）、趋势显示。

点击趋势图键，以趋势图方式显示功率测量结果，如下页图 3-3。在左上角的列表框中，点击上/下箭头键，可选择显示三相有功功率趋势或三相视在功率趋势。电能无趋势图。趋势图曲线从左侧逐步形成，趋势图上方的读数与曲线所绘制的最新数值相对应。趋势图低部为时间轴。

3）、详细参数。

点击详细键，可显示测量过程中各相有功功率、无功功率、功率因数的最大、平均、最小值。如下页图 3-4。

1）、向量显示。

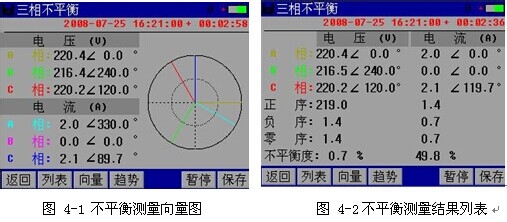

点击向量键，以向量方式显示三相不平衡参数，如图4-1。第一列从上到下依次为A相电压、B相电压、C相电压、A相电流、B相电流和C相电流。第二列从上到下依次为A相电压相角、B相电压相角、C相电压相角、电压不平衡度、A相电流相角、B相电流相角、C相电流相角和电流不平衡度。最右边为向量图。所有相角都以A相电压为基准。

2）、列表显示。

点击列表键，以列表方式显示三相不平衡参数，如图4-2。第一列从上到下依次为A相电压、正序电压、负序电压、零序电压、电压不平衡度、A相电流、正序电流、负序电流、零序电流和电流不平衡度。第二列从上到下依次为B相电压和B相电流，第三列从上到下依次为C相电压和C相电流。

3）、趋势显示。

点击趋势键，以趋势方式显示三相不平衡参数，如图4-3。红颜色曲线为电压不平衡趋势，蓝颜色曲线为电流不平衡趋势。趋势图曲线从左侧逐步形成，趋势图上方的读数与曲线所绘制的最新数值相对应。趋势图底部为时间轴。

4）、测量暂停。

点击暂停键，停止当前测量结果显示。

5）、保存数据。

点击保存键即可保存当前测量数据。不平衡测量数据都保存在UBL00001.PQD中。

6）、保存屏幕。

在插入U盘，并且当前无对U盘的操作时，可点击屏幕左上角的图标，将当前屏幕保存到U盘。
