HDGC3561 手持式电能质量检测仪仪器的结构

整体窑钕仇焱结构

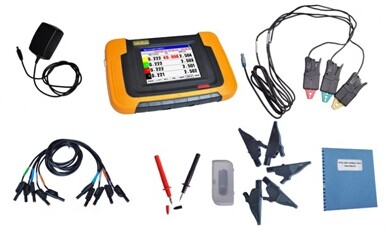

电能质量分析仪的整机配件如图2-1所示：

图2-1 整机结构图（图中组件以实物为准）

主要部件

2.2.1主机

用于在现场测试，进行操作、计算、显示测试结果、存储等用途。

2.2.2电流传感器

四个电流传感器用于测试电流用。在使用中，用电流传感器把需测量电流的导线夹住，应尽量使导线垂直穿过电流传感器的夹合孔。（数量：4个）。

2.2.3电压测试线

电压测试线有黄色、绿色、红色、蓝色、黑色共五条。用于连接HDGC3561主机与电压测试探头。使用中，电压测试线与主机连接时，颜色要求一一对应，以避免测试时发生错误。（数量：5条）。

2.2.4电流测试线

电流测试线为一分四电缆线，其中七芯插头连接HDGC主机，四个四芯头分别连接四个电流传感器。线上有标识，表示分别对应电流测试通道。测试时应保证各相序的正确性，否则会得到错误的测量结果。（数量：1条）。

2.2.5鳄鱼夹

大号鳄鱼夹用于测试电压信号用。黄色、绿色、红色、黑色、蓝色共五个。使用时,电压测试线连接一端，颜色要求一致；连接测试端一侧，黄色、绿色、红色分别接A相、B相、C相电压线，黑色鳄鱼夹接零线。蓝色鳄鱼夹接地线。（数量：5个）。

2.2.6工业鳄鱼夹（选配件）

工业用鳄鱼夹用于测试电压信号用。黄色、绿色、红色、黑色、蓝色共五个。使用时,电压测试线连接一端，颜色要求一致；连接测试端一侧，黄色、绿色、红色分别接A相、B相、C相电压线，黑色鳄鱼夹接零线。蓝色鳄鱼夹接地线。（数量：5个）。

2.2.7测试表笔

测试表笔用于测试电压信号用。红色一个，黑色一个，共两个。使用时,电压测试线连接一端。（数量：2个）。

2.2.8充电器

充电器用于给主机供电和给电池充电用。一个。使用时, 将充电器输入插头接于220V电源上，输出端接于HDGC3561主机电源输入端即可。（数量：1个）。

2.2.9使用说明书

使用说明书详细介绍了电能质量分析仪的使用功能和操作方法。用户在使用仪表测量前应仔细阅读。（数量：1册）。

2.2.10电能质量分析仪光盘

电能质量分析仪光盘内附有电能质量数据分析软件。通过该软件，可对电能质量分析仪进行升级、数据上传等操作，同时可对上传的数据进行管理和进一步的分析。光盘内还附有使用说明书的电子文档。（数量：1张）。

2.2.11铝合金仪器箱

便携式仪器箱是HDGC3561电能质量分析仪整套设备的包装箱。HDGC3561主机及所有配件均装在仪器箱内。用户在使用完后，请及时把设备装入仪器箱，以免设备受到损坏或缺失。（数量：1个）。
