PLC基础知识 - 软元件有哪些

1、输入继电器“X”1、接收外部开关信号的接口。2、与PLC规格点数的输入继电器对应。3、按照X000-X007、X010-X017的八进制分配继电器。4、在特殊输入继电器中采用数字滤波器，可在高速接收应用中分配此输入继电器地址号。

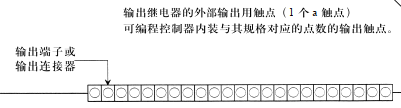

2、输出继电器“Y”1、PLC驱动外部负载的接口。2、与PLC规格点数的输出继电器对应。3、按照Y000-Y007、Y010-Y017的八进制分配继电器。

3、辅助继电器“M”1、不能获取外部输入，以及驱咿蛙匆盗动外部负载2、只在程序中使用，作为普通的触点或线圈3、部分保持继电器可在PLC断电时，保存“ON/OFF”状态状态“S”1、在步进梯形掬研疔缎图或SFC中表示工序号使用的继电器2、作为普通的触点或线圈3、作为信号报警等，用于外部故障诊断

4、定时器“T”1、可对PLC内部1ms、10ms、100ms等时钟脉冲累加，达到预设值，输出触点动作2、T192-T199为程序和定时器专用的定时器3、T250-T255是以100ms为单位的定时器，持续累计动作。

5、计数器“C”1、内部程序运行计数用，可正常使用不保存，或停电时保存数据2、高速计数用，停电时保存数据

6、数倌栗受绽据寄存器“D”“V”“Z”1、用于存储数据，可正常使用不保存，或停电时保存数据2、数据寄存器均为16位，将两个寄存器组合即可愉桴狁焕进行32位数据处理。3、搭配可供变址用的Z\V寄存器的数据寄存器 [V0,Z0 = 5时]D100V0 = D105

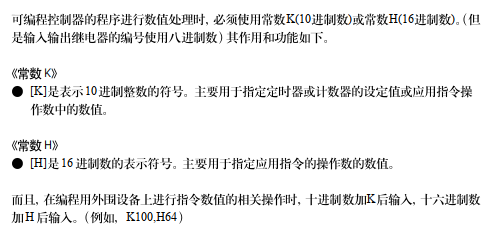

7、嵌套指针：用于分支与中断 分支指针用于指定条件跳转目标 中断指针用于指定输入中断、定时中断、计数器中断。常数“K”：K表示10进制整数值常数“H”：H表示16进制整数值
