UG10.0如何建模竹蜻蜓

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

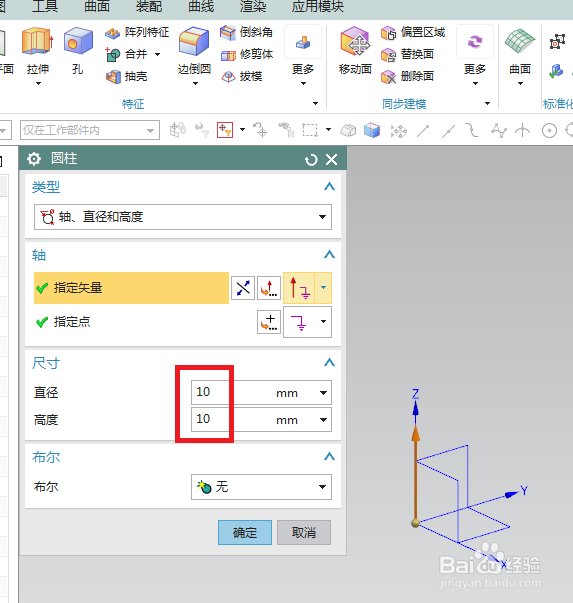

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，激活“圆柱”命令，指定矢量Z轴，指定点为坐标原点，设置尺寸：直径10，高度10，点击确定。

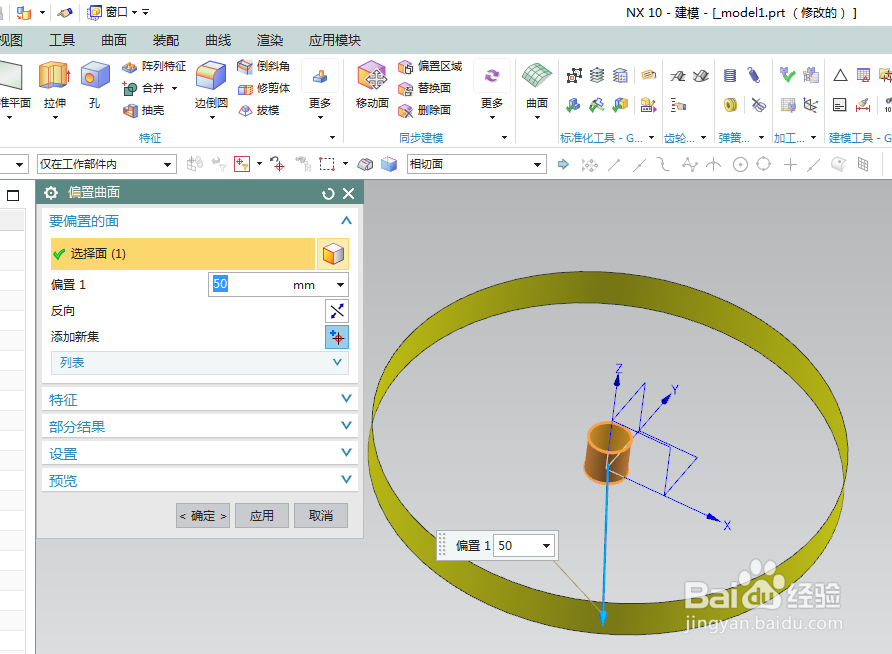

3、如下图所示，执行【菜单——插入——偏置/缩放——偏置曲面】，激活该命令，点击圆柱体的侧面，向外偏移50 ，点击确定，完成偏移曲面的创建。

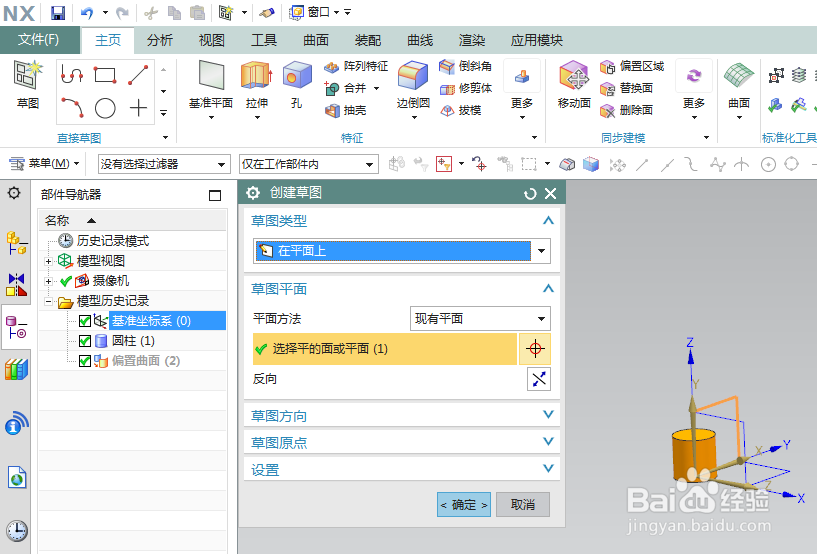

4、如下图所示，1、将刚刚创建的偏置曲面隐藏好，2、以基准坐标系中的YZ平面为草图平面创建草图。

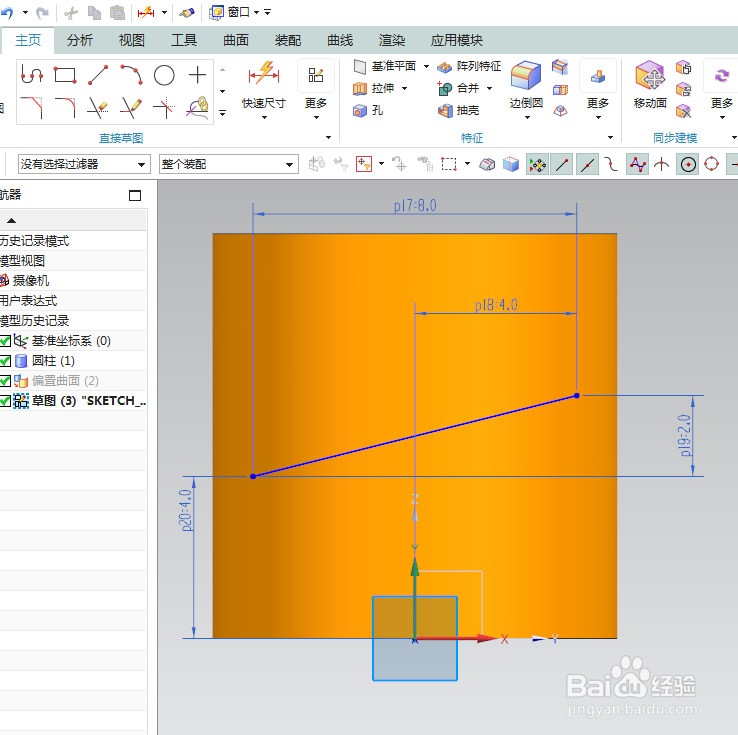

5、如下图所示，进入草图，激活直线命令，画一个斜线段，激活快速尺寸命令，标注具体尺寸将线段约束成在中间，最后点击完成，退出草图。

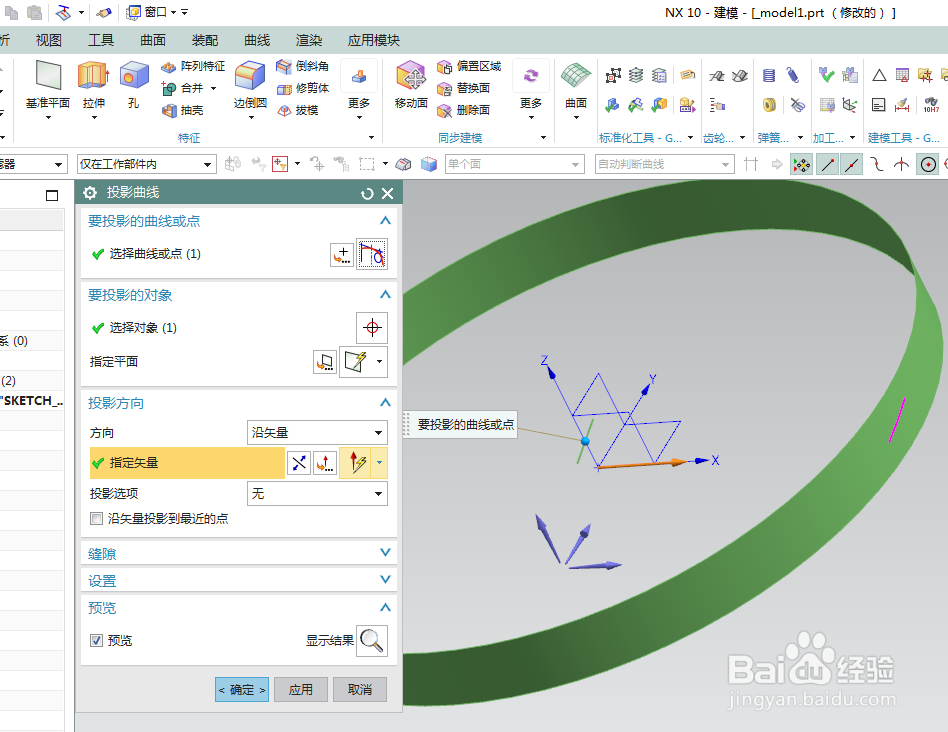

6、如下图所示，1、将创建的偏置曲面显示出来，2、将圆柱体隐藏起来，3、执行【菜单——插入——派生曲线——投影曲线】，激活该命令，4、将刚刚画的草图直线段投影到偏置曲面上，5、点击确定，完成。

7、如下图所示，1、再一次将偏置曲面隐藏起来，2、以基准坐标系中的XZ平面为草图平面创建草图。

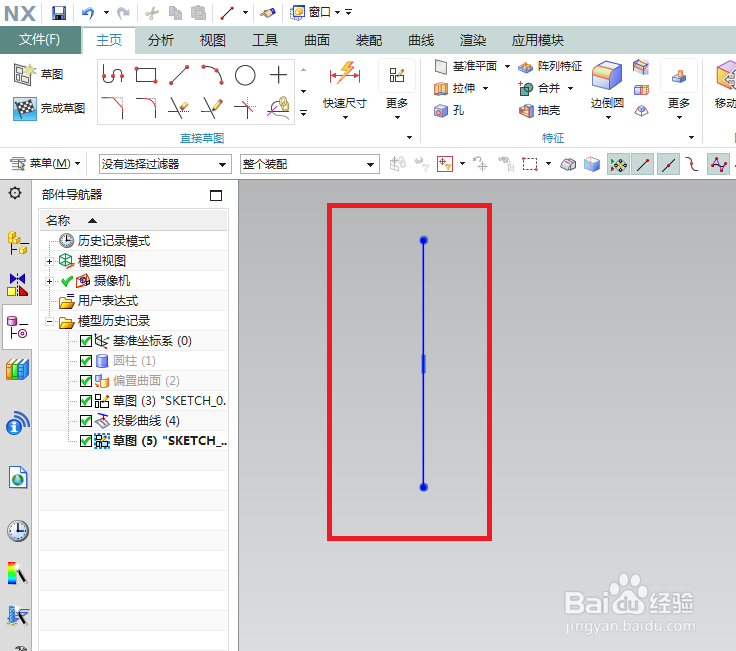

8、如下图所示，进入草图，激活直线命令，画一条红色框选中的线段重合的直线段，点击完成，退出草图。

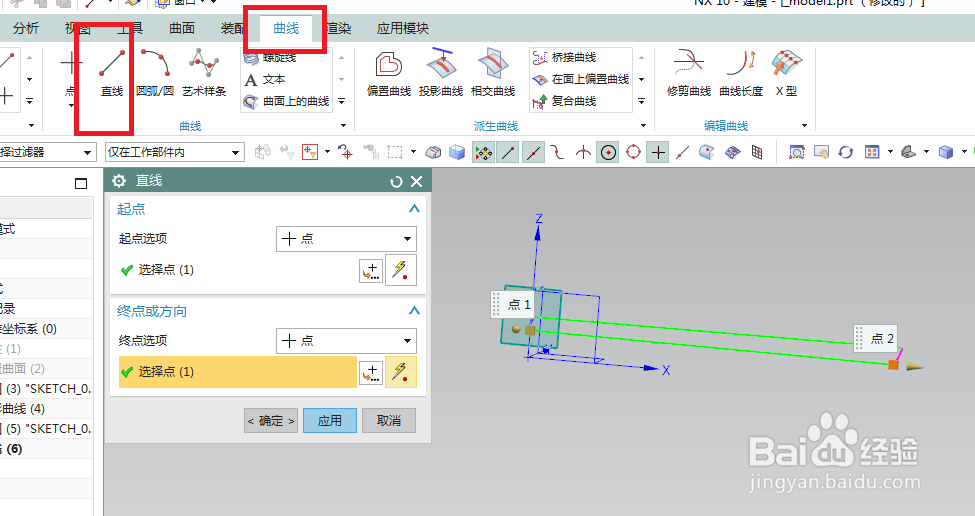

9、如下图所示，1、标题栏中点击曲线，2、工具栏中点击直线，3、创建两条直线，将草图斜线与投影曲线连成一个封闭的立体图形，。

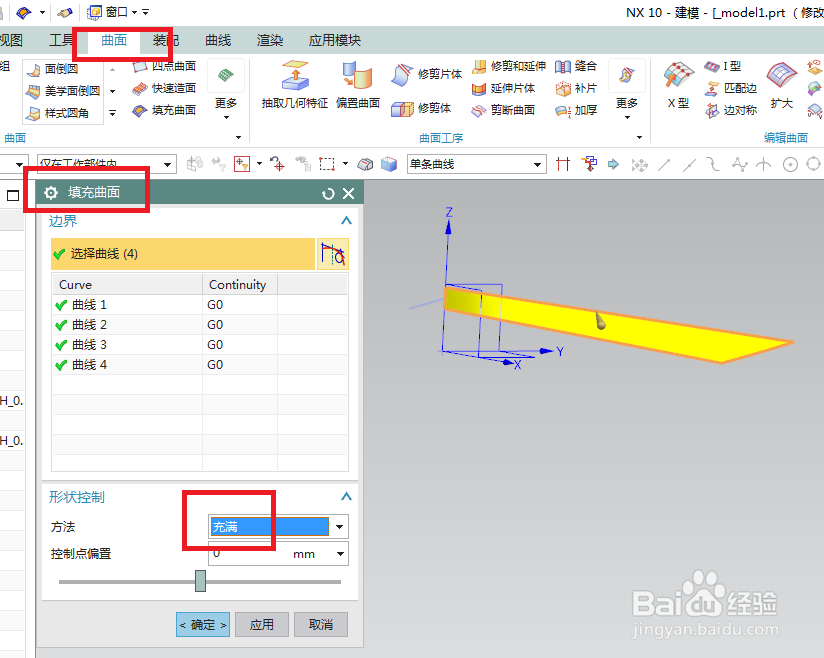

10、如下图所示，1、标题栏中点击曲面，2、皤材装肢工具栏中点击“更多——填充曲面”，3、按时针顺序选择四条线段，4、形状控制中的方法设置为“充满”，5、点击确定，完成一个曲面的创建。

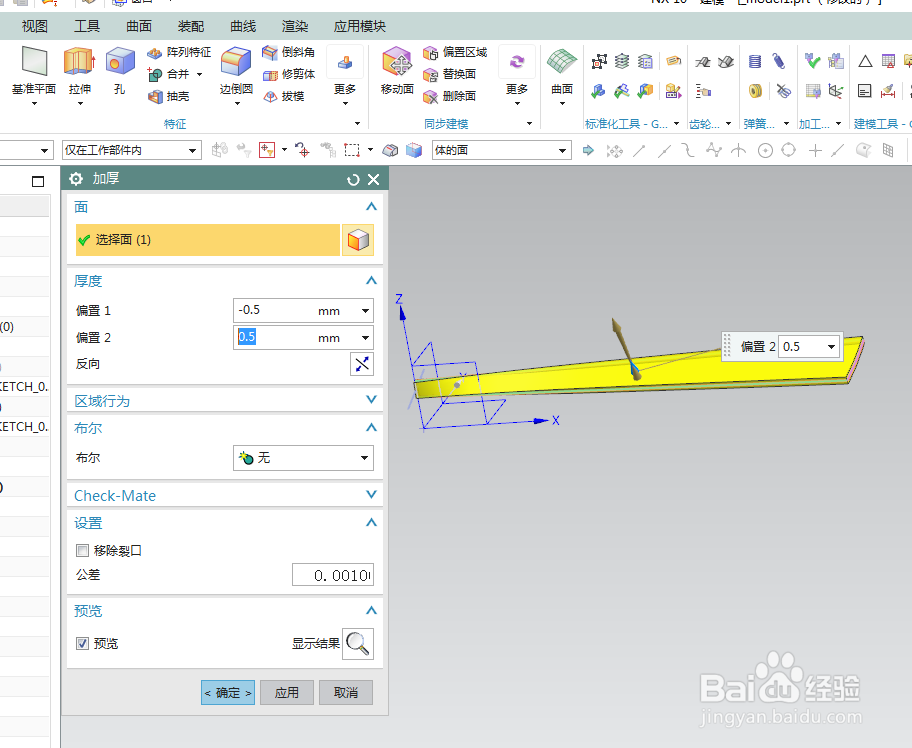

11、如下图所示，1、标题栏中点击主页，2、点击【更多——加厚】，激活“加厚”命令，3、点击曲面，4、厚度中的两个偏置分别设置为-0.5、0.5，5、点击确定，完成片体向实体的转换。

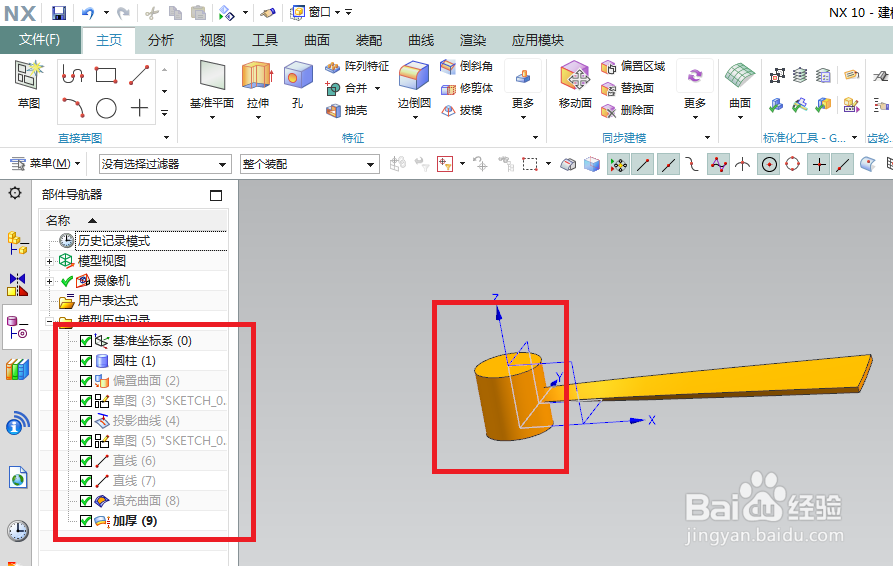

12、如下图所示，见设计树中的红色框选，只留下“圆柱”和“加厚”两个特征，将其余的全部隐藏。

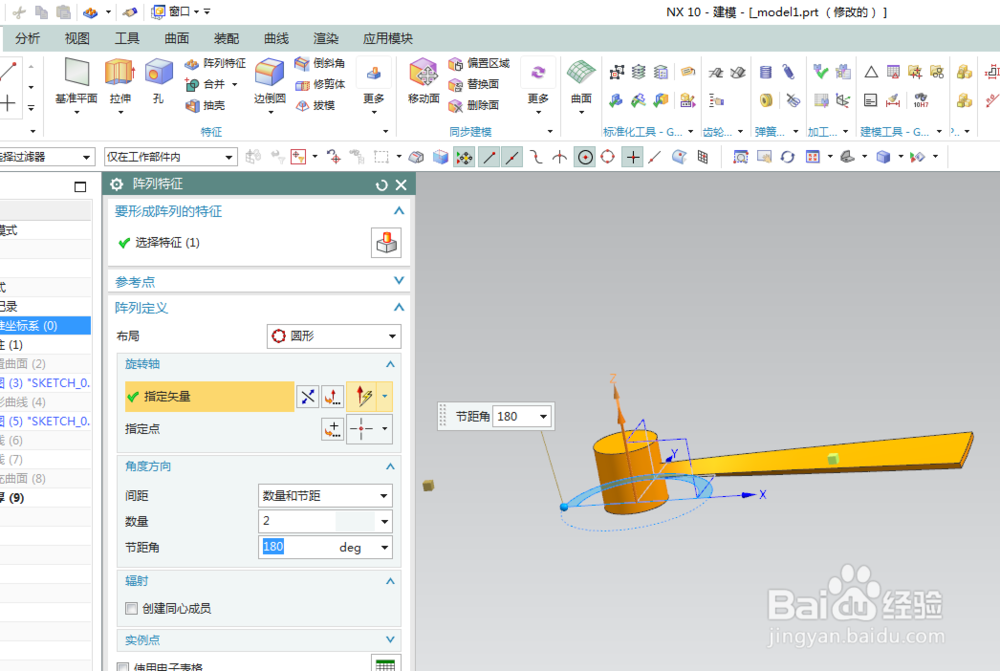

13、如下图所示，执行【菜单——插入——关联翱务校肢复制——阵列特征】，激活“阵列特征”命令，阵列特征对话框设置：选择特征：加厚，布局：圆形，旋转轴：Z轴，角度方向：数量2，节距角180，点击确定。

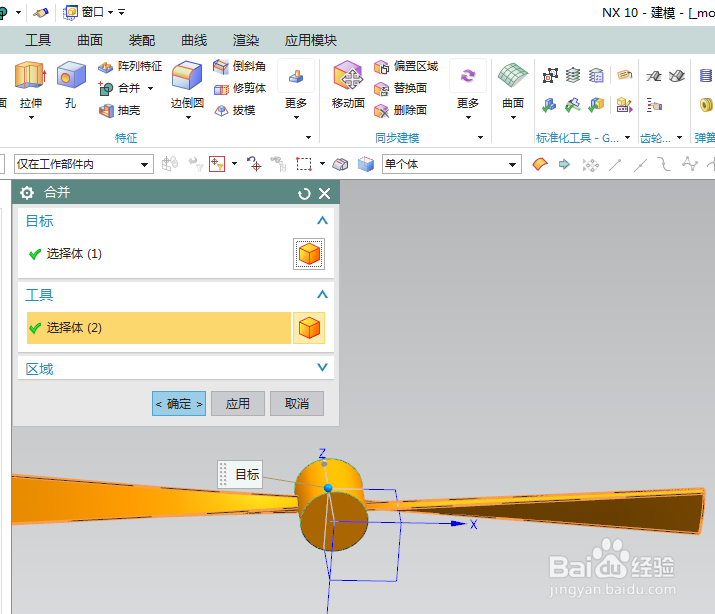

14、如下图所示，工具栏中点击“合并”，目标选择圆柱体，工具选择两个加厚的曲面实体。

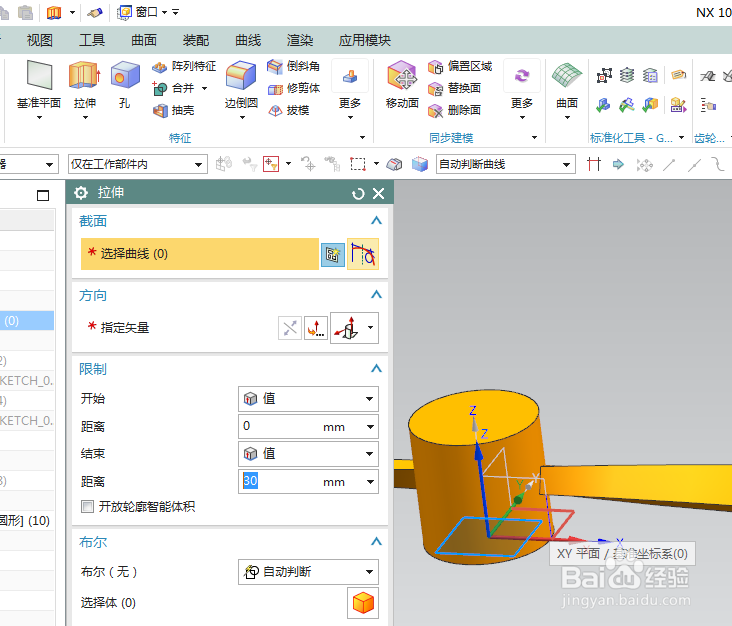

15、如下图所示，执行【拉伸——XY平面】，直接进入草图。

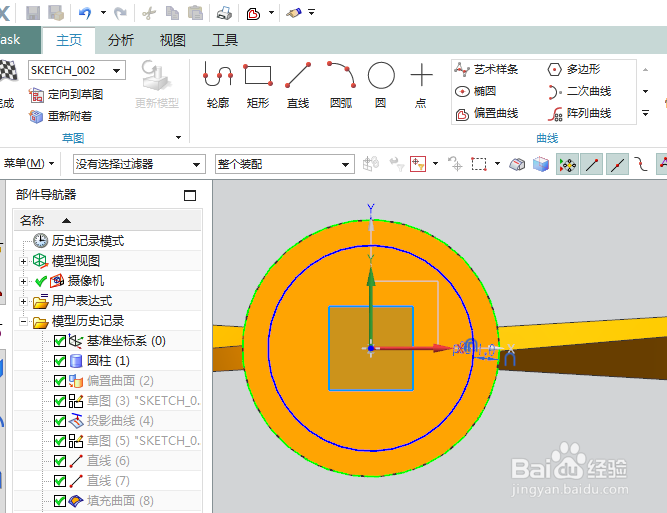

16、如下图所示，进入草图，激活偏置曲线命令，选中圆柱体的边线，向内偏移1，点击完成退出草图。

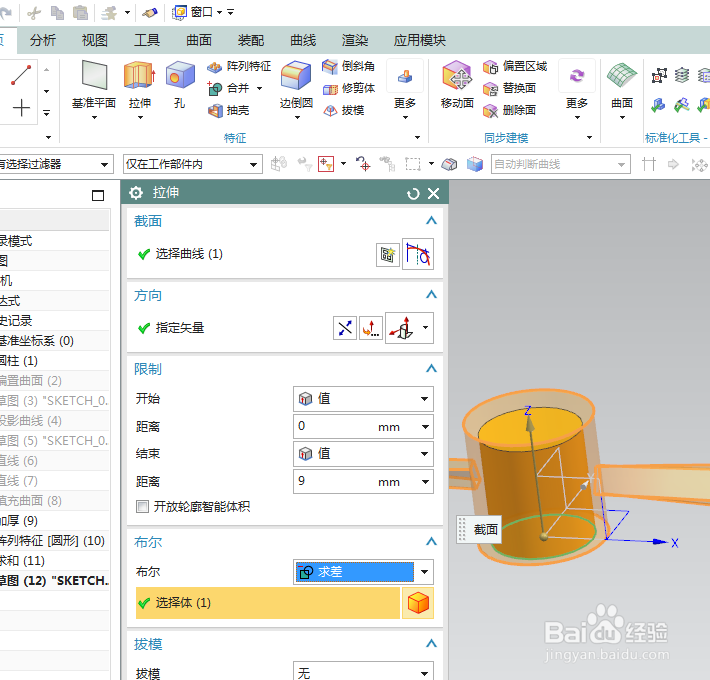

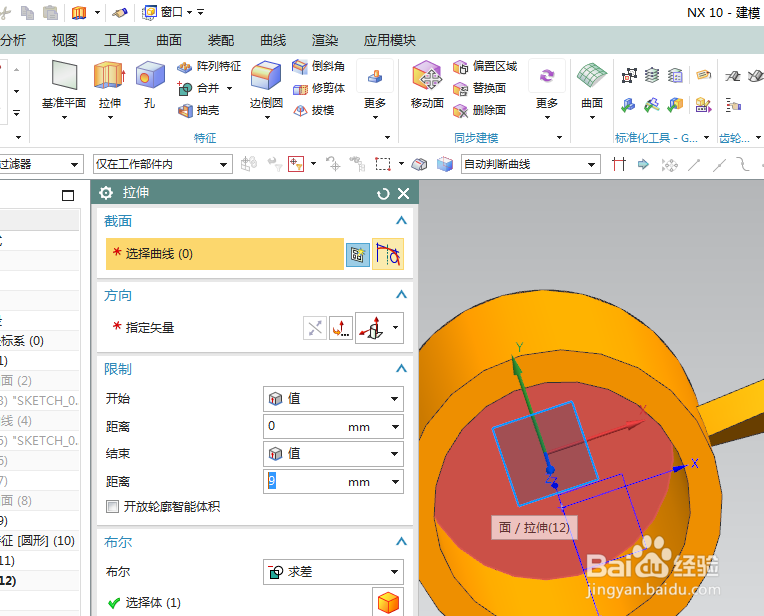

17、如下图所示，回到拉伸对话框布尔求差，距离从0开始，9结束，调整方向，点击确定。

18、如下图所示，点击工具栏中的拉伸图标，激活该命令，点击实体中的红色底面，直接进入草图。

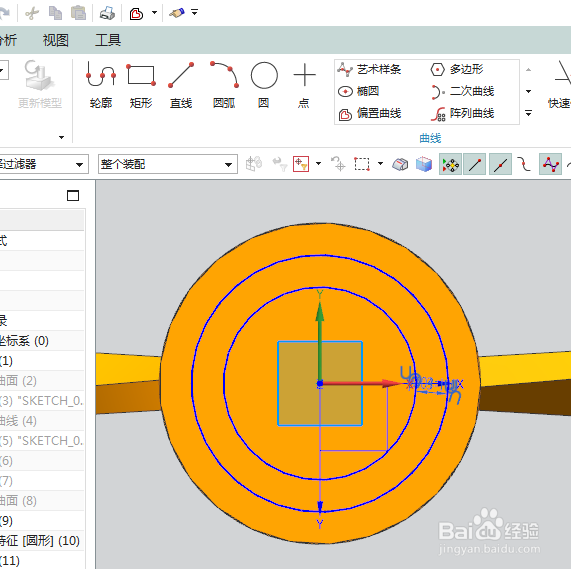

19、如下图所示，进入草图，激活偏置曲线命令，来回偏置两次，创建一个同心圆，点击完成，退出草图。

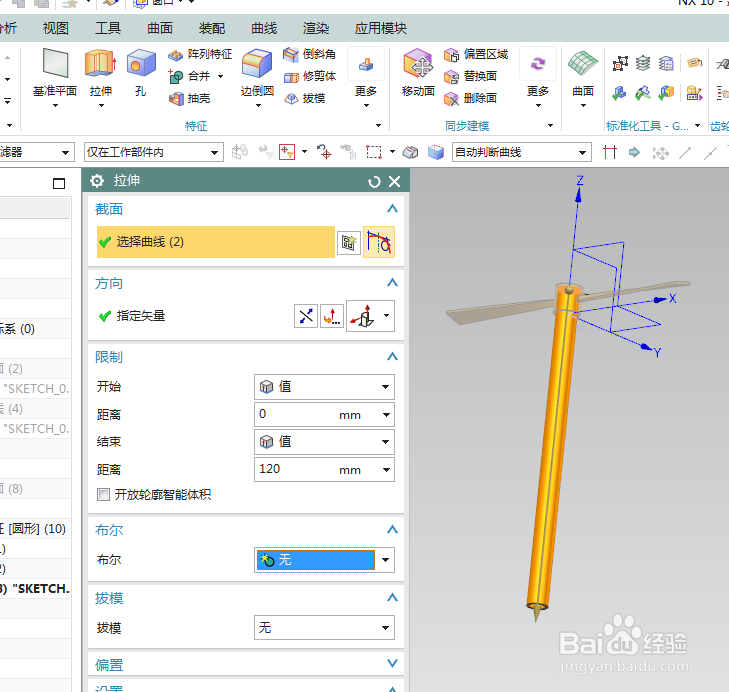

20、如下图所示，布尔设置为无，拉伸距离为120，点击确定，完成竹蜻蜓杆子的创建。

21、如下图所示，1、将不相干的全部隐藏，包辖艮鲔鸣括基准坐标系，2、将显示改成“着色”，3、标题栏点击渲染，4、工具栏中点击高级艺术外观，5、点击材料纹理，在系统材料中选定合适的材料指定给实体，最后的效果如图所示。
