吹田电气电流传感器操作指南

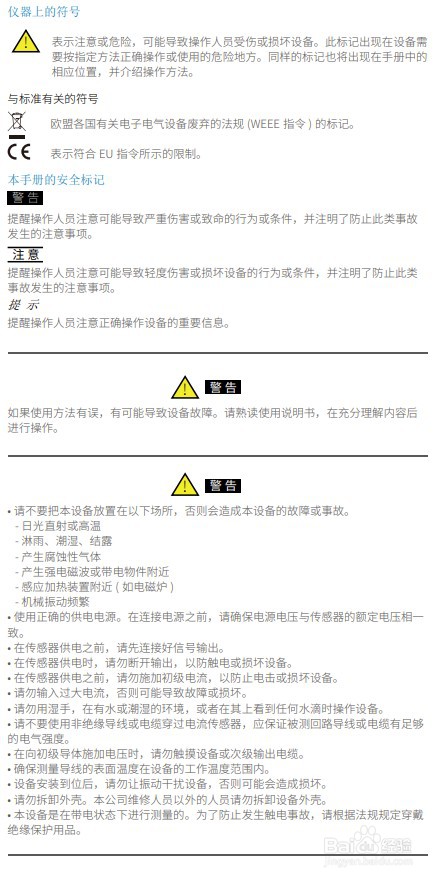

1、首先在使用的时候要注意安全事项，如果未遵守仪器指定的方法操作本设备，可能会损坏本设备及其关联的设备。

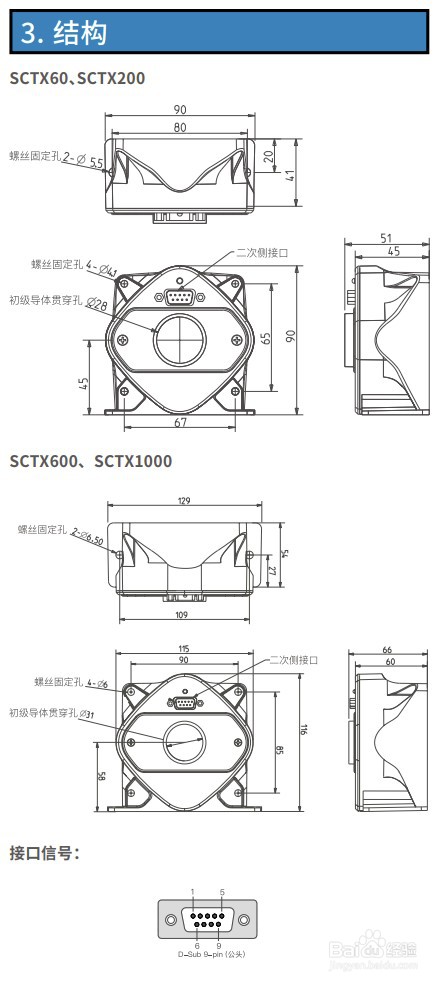

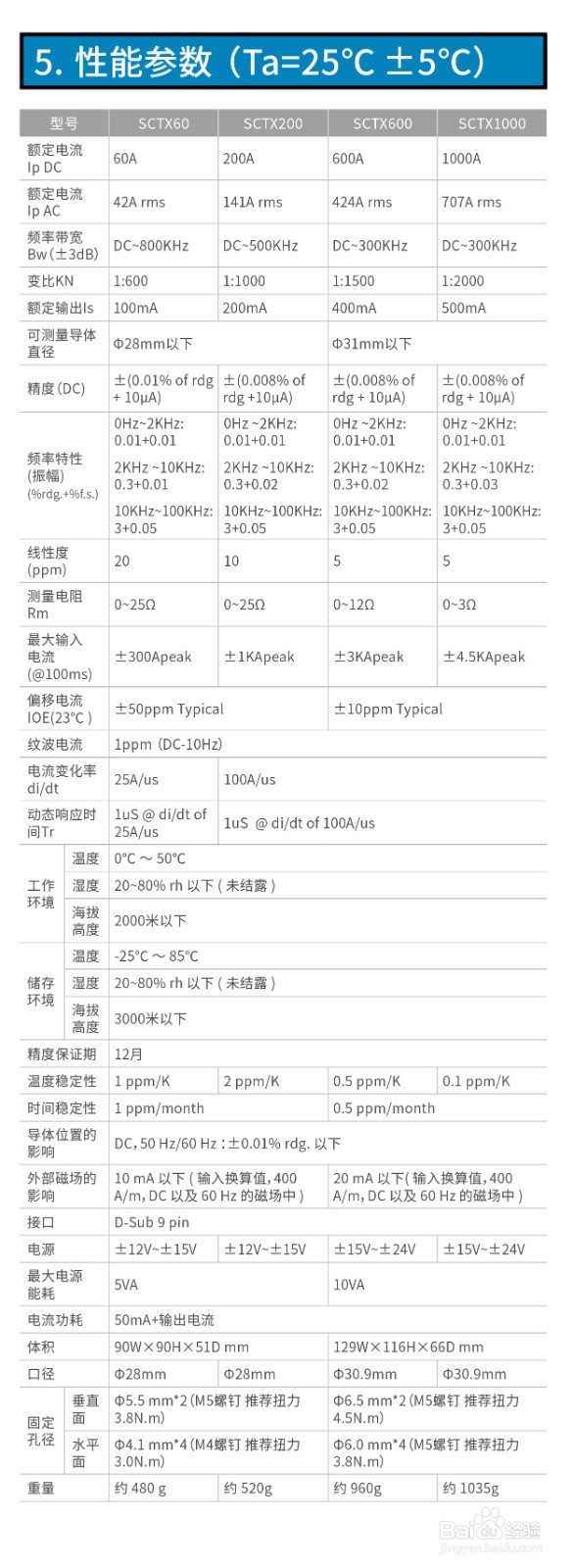

2、吹田电气电流传感器为电流输出型电流传感器，可以实现直流、交流及脉冲电流的高精度测试，具有优异的线性度、极低温度系数、超高的稳定度和准度，且具有饱和检测及自恢复功能。一起来了解一下设备的结构和性能参数，如下图所示。

3、接下来讲解如何操作设备

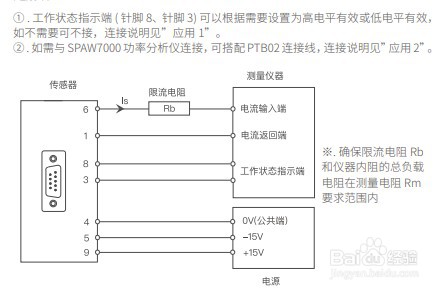

第一步，将传感器按照图示与供电电源及测量仪器的电流端子正确连接。

4、第二步，将被测导线插入电流传感器的中心孔内，确保电流方向与传感器上的箭头一致。

第三步，检查电流传感器是否已供电，若状态指示灯（绿色LED）亮，则加载初级电流进行测量；若状态指示灯（绿色LED）灭，则设备工作不正常或电源连接有误。

最后，读取测量值Is，计算流经初级导体的电流Ip :

Ip=Is/KN (KN 为传感器变比 )

示例：当传感器（针脚 6）的输出电流为 100 mA 时。

SCTX60：100mA x 600 = 60A. （SCTX60 变比 KN=1:600）

SCTX1000：100mA x 2000 = 200A. （SCTX1000 变比 KN=1:2000）
