如何分析液压活塞室模块？

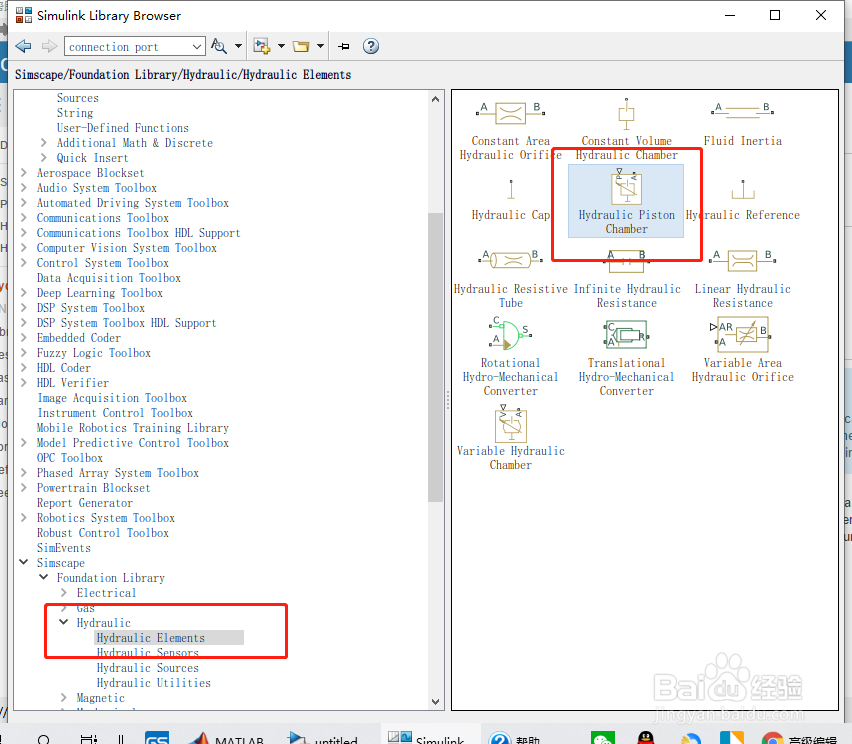

1、库：Hydraulic Elements。

如下图所示。

2、说明

液压活塞腔块模拟气缸活塞产生的腔室中的流体可压缩性。流体被认为是液体和少量夹带的未溶解气体的混合物。将此块与平动液压机械转换器块一起使用。液压活塞室块只考虑流体可压缩性引起的流量。产生活塞速度所消耗的流体体积在平动式液力机械转换器块中进行了计算。

3、变量

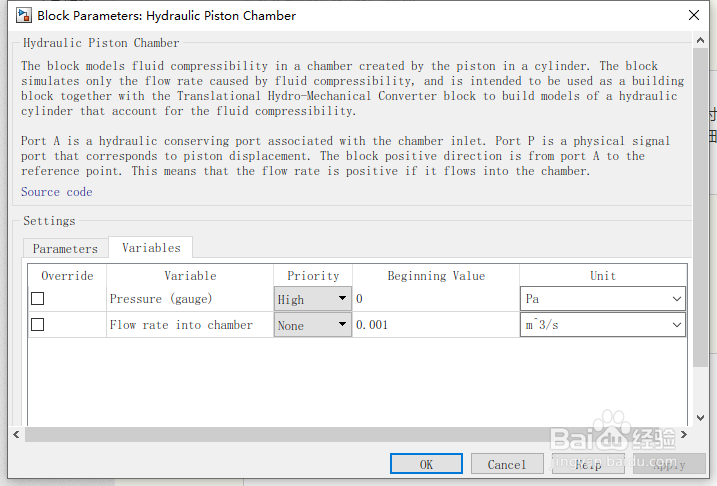

要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

4、基本假设和限制

流体密度保持不变。

腔室容积不能小于死容积。

液体充满整个腔室容积。

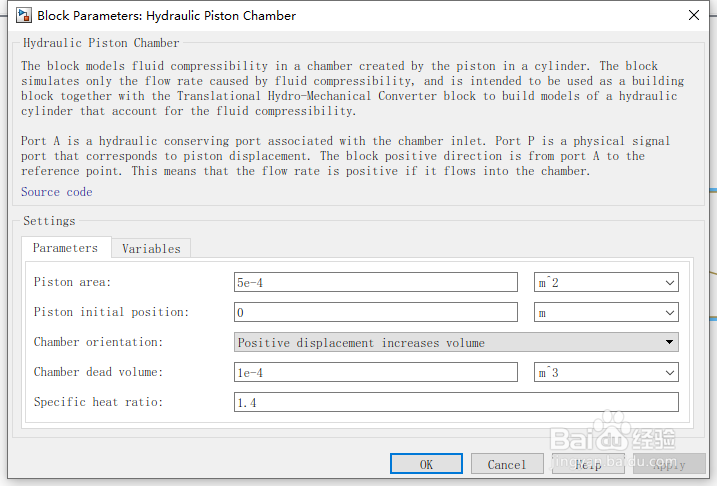

5、参数

活塞面积

活塞有效面积。默认值为5e-4 m^2。

活塞初始位置

活塞与缸盖的初始偏移量。默认值为0。

燃烧室方位

指定相对于全局指定的正方向的腔室方向。根据活塞在正方向上的运动是否会增加或减少腔室的体积，可以用两种不同的方式安装腔室。如果活塞在正方向上运动，则将参数设置为正位移减小体积。默认值为正置换增加体积。

燃烧室死容积

活塞处于零位置时腔室中的液体体积。默认值为1e-4 m^3。

比热比

气体比热比。默认值为1.4。

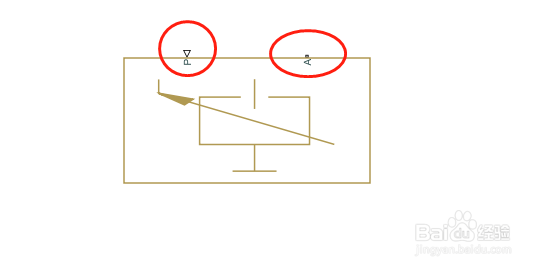

6、端口

块具有以下端口：

A与腔室入口相关联的液压储油口。

P控制活塞位移的物理信号端口。
