如何分析流体惯性模块？

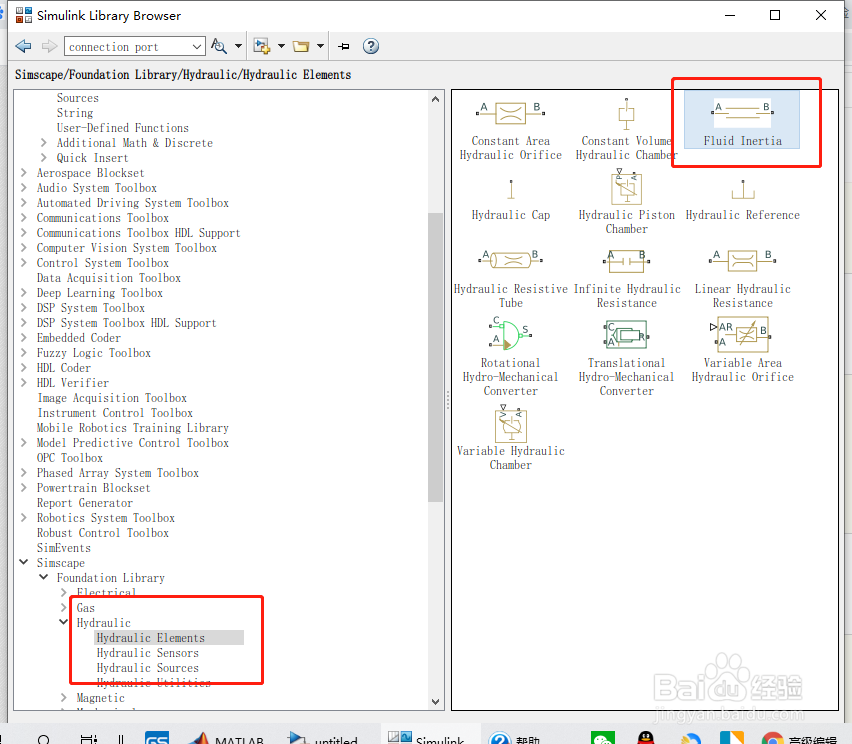

1、库：Hydraulic Elements。

如下图所示。

2、说明

流体惯性块模拟了由于流体速度的变化，穿过一个横截面积恒定的流体通道的压差。压差根据以下公式确定：

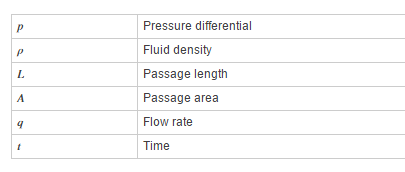

3、其中详细信息如下图所示。

4、变量

要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

5、参数

通道面积

油道横截面积。默认值为8e-5 m^2。

通道长度

油道长度。默认值为1 m。

初始流量

通过初始流量。此参数指定在模拟运行开始时计算块的初始状态时使用的初始条件。有关详细信息，请参见初始条件计算。默认值为0。

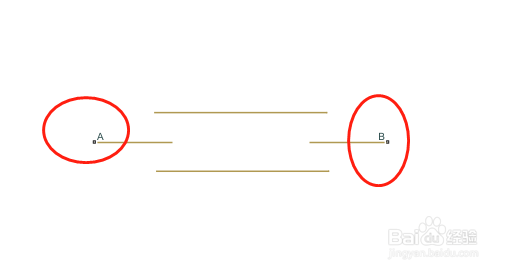

6、端口

块具有以下端口：

A与油道进口相连的液压储油口。

B与油道出口相连的液压储油口。
