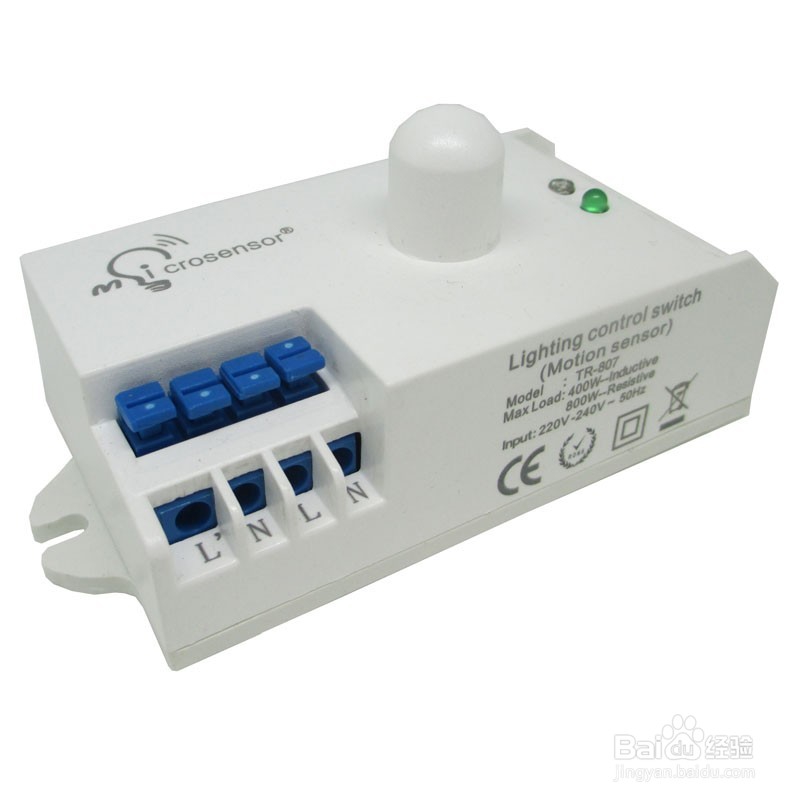

微波感应开关的接线与功能设置

1、连接LED灯与微波感应开关，将LED灯与开关的N，L`相连，如图所示：

2、连接微波感应开关与电源，将微波感应开关N，L端连接到电源，如图所示：

3、将电源通电，微波感应开关开始工作。

1、感应距离设置（1#）

此范围为安装在2.5米高度时出现在地面的近似圆的探测区域的半径，逆时针旋转到底时探测距离最小（将近1米的半径），顺时针旋转到底时探测距离最大（将近10米的半径）；注：此探测距离值是由身高为1.6~1.7米，体形中等，行走速度为1.0~1.5米/秒的人体测出来.如果人体身高,体形及行走速度发生变化,那感应距离也发生变化。

2、时间设置（2#）

可设置在10秒（逆时针旋转到底）到30分钟（顺时针旋转到底）的范围，在此时间结束前探测到移动信号时将会重新计时。建议在调整探测范围或行走测试时选择最短的时间。注：灯灭后，需等将近1秒的时间它才能再次感应。只有在此时间结束后探测到信号时负载灯泡才会点亮。

3、光控设置（3#）

工作照度值可在2~2000LUX范围调节。逆时针旋转到底时工作照度值约2LUX，顺时针旋转到底时工作照度值约2000LUX。在白天行走测试或调整探测区域时必须将此旋钮顺时针旋转到底。
