人体微波感应开关的接线方法与功能设置

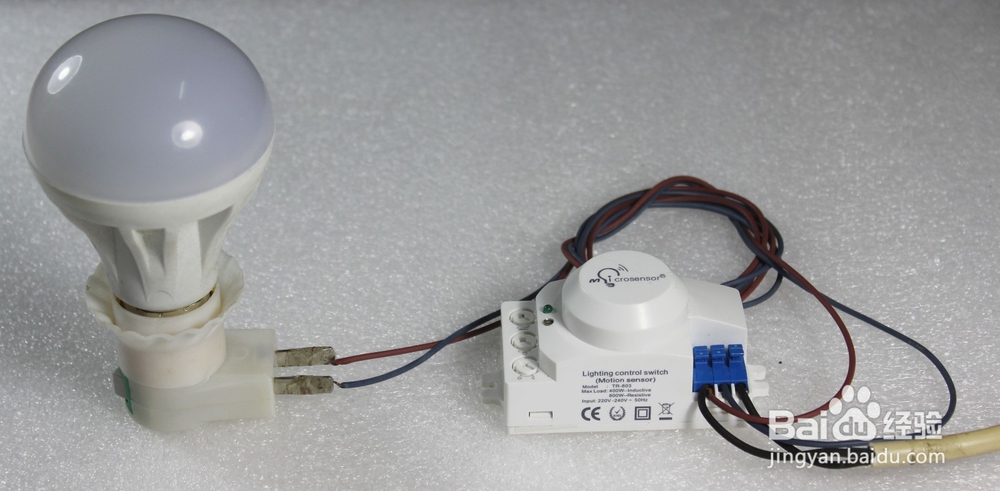

1、将微波感应开关与LED灯连接，感应开关N，L'端接LED灯，如图所示：

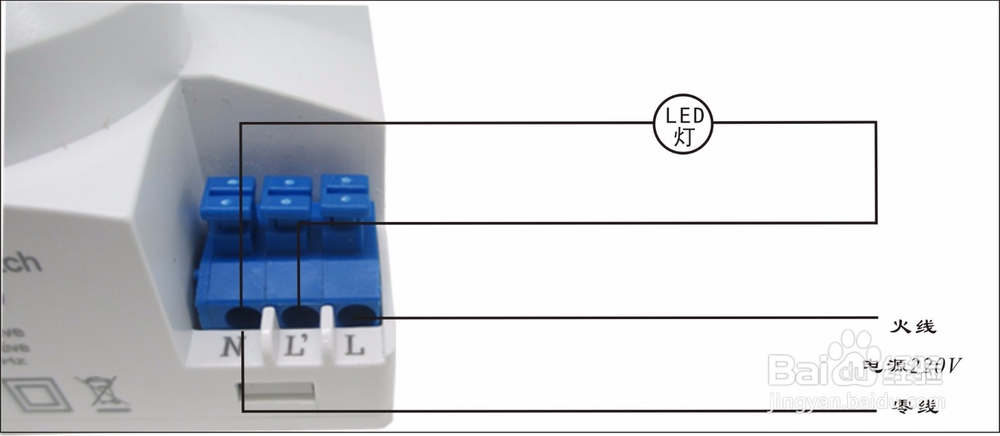

2、将微波感应开关与电源线连接，感应开关L端连接电源火线，N端连接电源零线，如图所示：

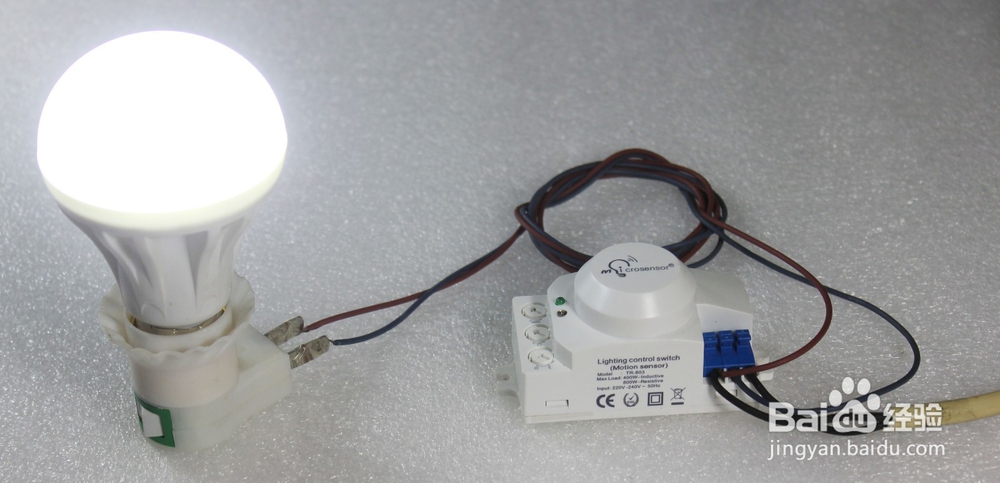

3、电源线通电，微波感应开关开始工作，如图所示：

1、光控设置（1#）工作照度值可在2~2000LUX范围内调节。逆时针转到底时工作照度值约为2LUX，顺时针转到底时工作照度值约2000LUX。在白天行走测试或调整探测区域时必须旋钮顺时针转到底。

2、延时设置（2#）感应延时范围在8秒~12分钟。逆时针转到底延时为8秒，顺时针转到底延时为12分钟。

3、探测距离设置（3#）感应距离范围在1米半径~8米半径。逆时针转到底时，探测距离最小（约1米的半径）；顺时针转到底时探测距离最大（约8米的半径）。
