F166X 电气安装测试仪的使用（6、环路阻抗_HI）

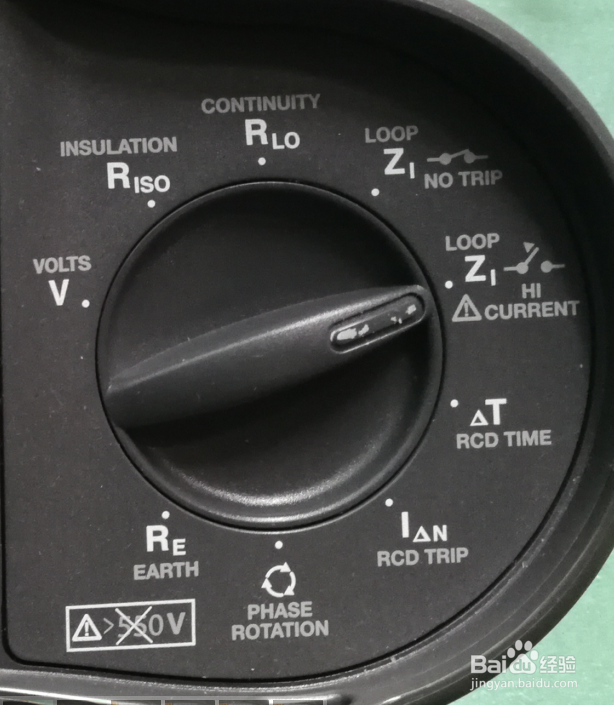

1、将档位开关拨至“Z1 HI CURRENT”档，打开电源开机。此档位适合测试回路中不带有RCD的线路，否则RCD在测试过程中可能会跳闸，引发事故；

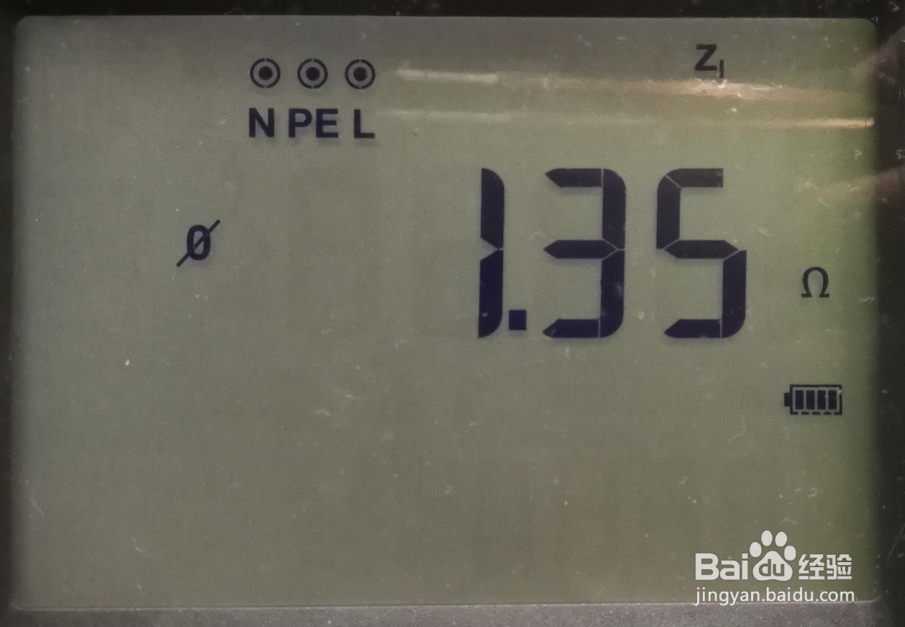

2、开始测试前，应先对仪表进行调零。方法如下 ：将仪表测试端通过专用附件短路后，长按“F2（ZERO）”键直至主屏幕显示出测试的电阻值；仪表测试端没有短路或测试回路带电的情况下，无法进行调零工作。若持续按住“F2”键强行调零，仪表会发出“滴滴滴...”的提示音；

3、调零过程中，若电池电量不足，屏幕将会提示“Lo BATT”的字样,请更换电池后再进行调零;

4、零位调整完成后，将仪表测试端接入待测回路中，按F1可切换选取 L-N 或 L-PE ；按F3可打开或关闭“Zmax”测试（F1662除外），对于F1664，可按F4键选择测试的分辨率（Ω/mΩ），选择mΩ时，测试时约需30-60秒；

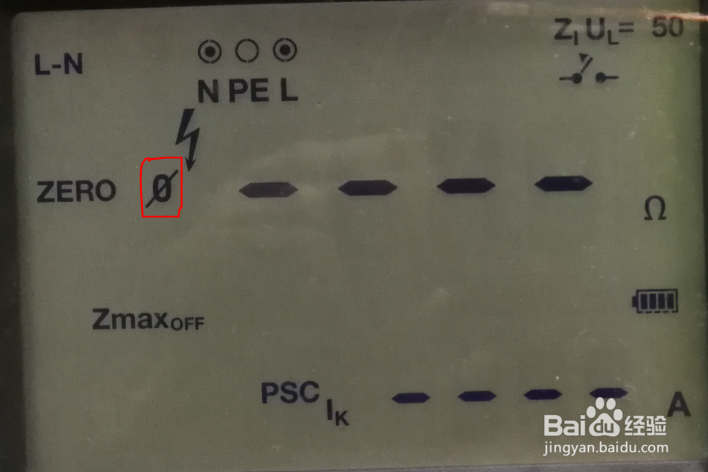

5、测试应在回路带电的状态下进行，否则测试无法进行，若轻按“TEST”键强行测试，仪表会发出“滴滴滴...”的提示音。

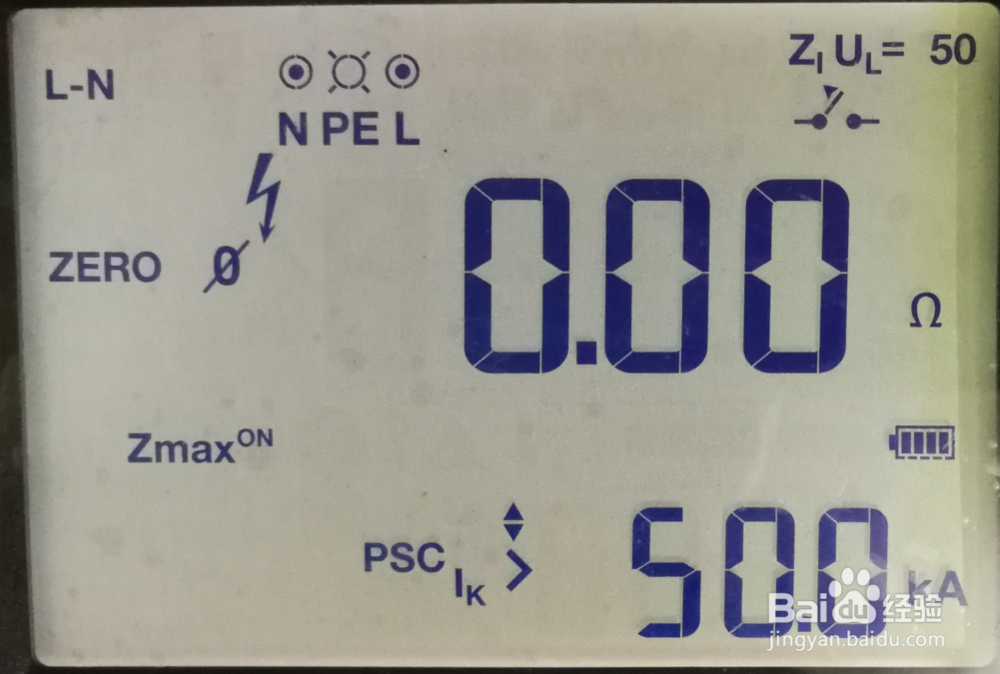

6、PE未接线时，将无法对L-PE间的回路阻抗进行测试，L-N的测试虽可进行，但结果可能不正确（0Ω/>50.0kA）；

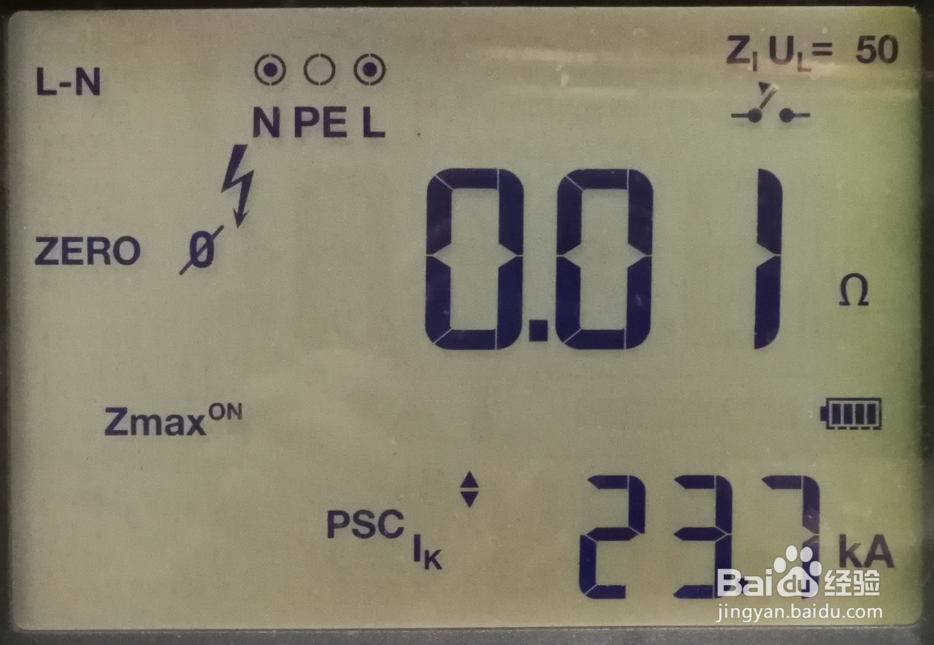

7、L-N的测试结果如下图。Zmax功能打开时，还可通过“上/下”键查看Zmax值（F1662无此功能）；

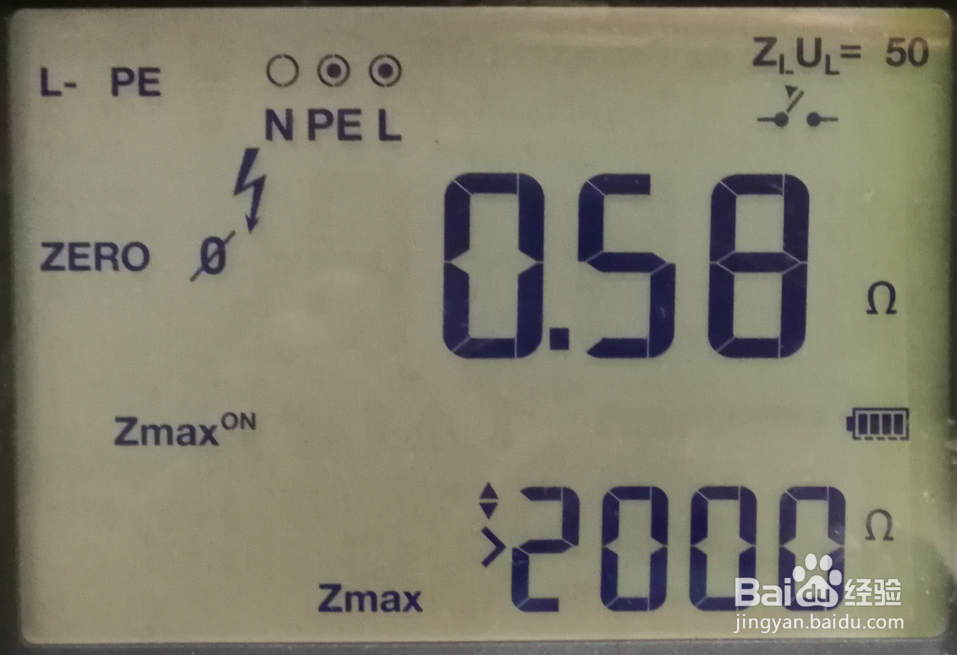

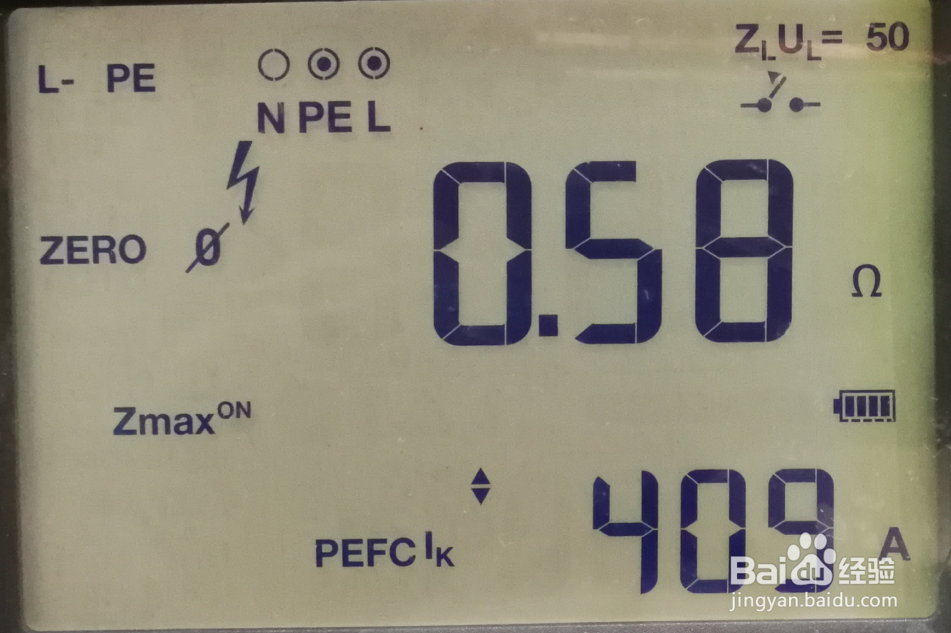

8、L-PE的测试结果如下图。Zmax功能打开时，还可通过“上/下”键查看Zmax值（F1662无此功能）；
