F166X 电气安装测试仪使用（10、接地电阻测试）

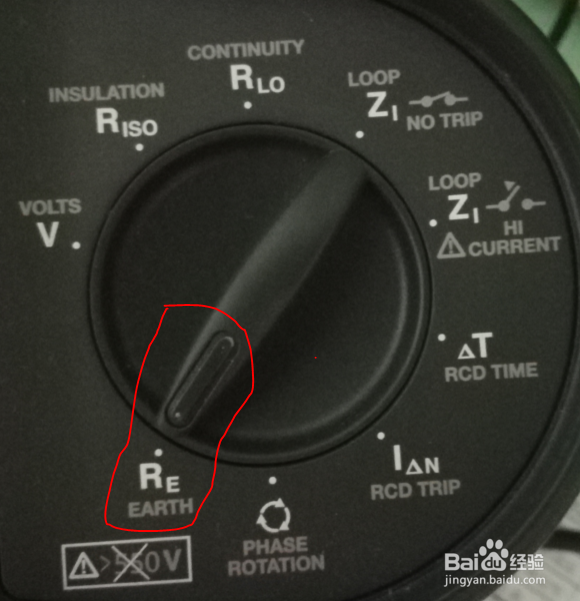

1、将拨盘开关旋转到“RE EARTH”档位，如下图所示；

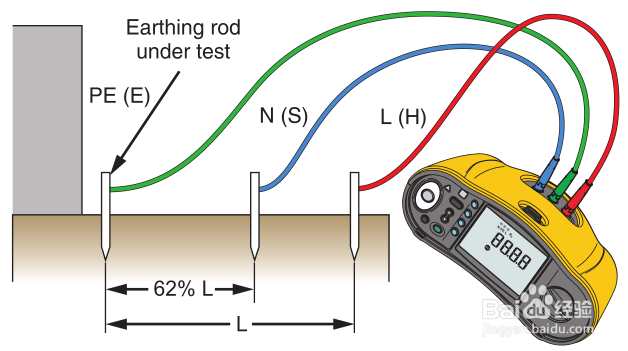

2、按下列方式正确接线，三点应在同一直线上，且注意彼此间的距离；

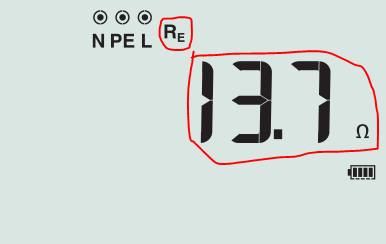

3、打开电源，按测试键并松开，测试结果如下图所示。

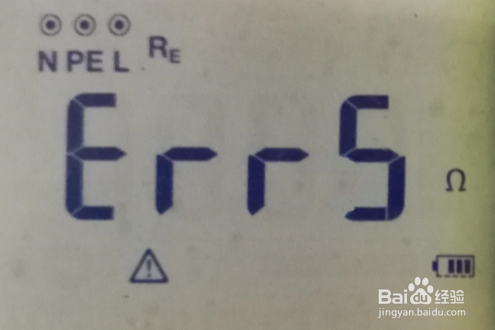

4、当干扰过大时，会出现“Err 5”的错误显示， 此时测量精度受到影响，按“上下”键可查看测量的值，再次近返回错误提示界面；

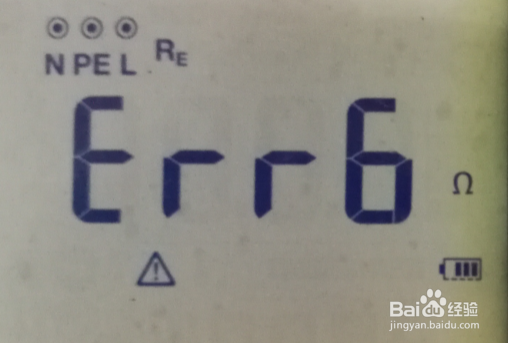

5、当辅助测试桩（两者任何之一）接地不良时，会出现“Err 6”的错误提示，需检查并处理；

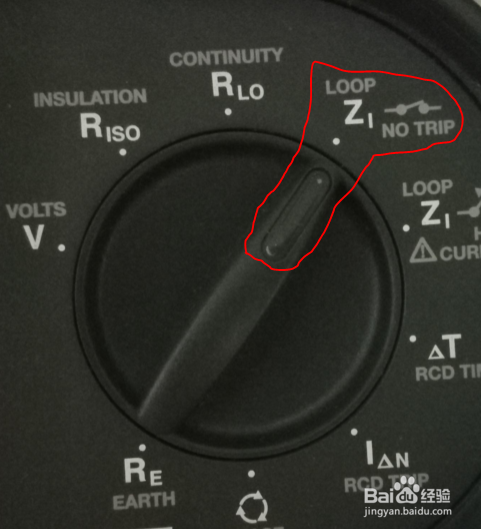

1、也可将拨盘开关旋转到“Z1 NO TRIP”档位，如下图所示，对接地电阻进行测试；

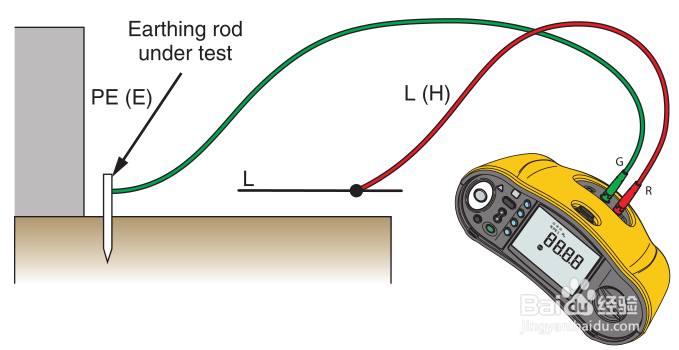

2、接线方法可参考下图，必要时，可通过切换F1键选择三线方式，此时N线也需连接；

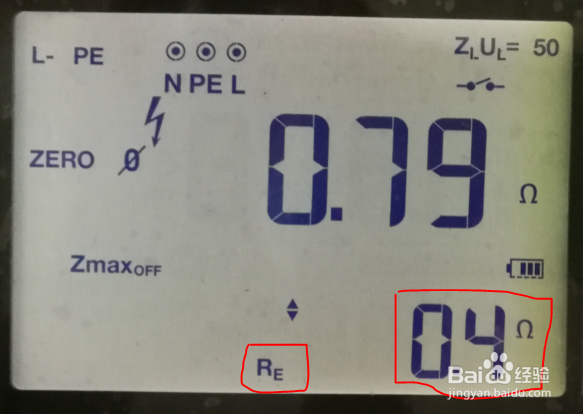

3、测试结束后，按 "上/下键" ，直到看到RE为止如下图所示。
