氧化锌避雷器测试仪

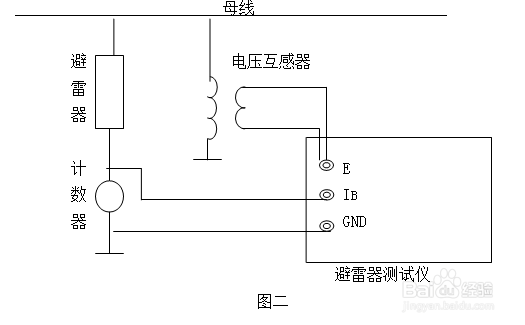

1、带电氧化锌避雷器测试仪PT二次）模式，（PT二次同步显示）模式：仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：实际上Φ<80°时应当引起注意。测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。参考电压参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。电流信号 先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。接线图如下：（图二）

2、带电氧化锌避雷器测试仪（感应）模式：在MOA底座上设置电场感应传感器，其感应电流超前电场强度（母线电压）90°，经过积分运算后与电场强度或母线电压同相位，因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号，同时输入MOA电流信号，经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）。使用B相感应信号作参考因为A/C两个边相对B相底座的电场影响抵消，应将感应板设置到B相MOA底座上与A/C相相对称的位置，可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响，不要将感应板设置到A/C相MOA底座上。接线图如下：（图三）

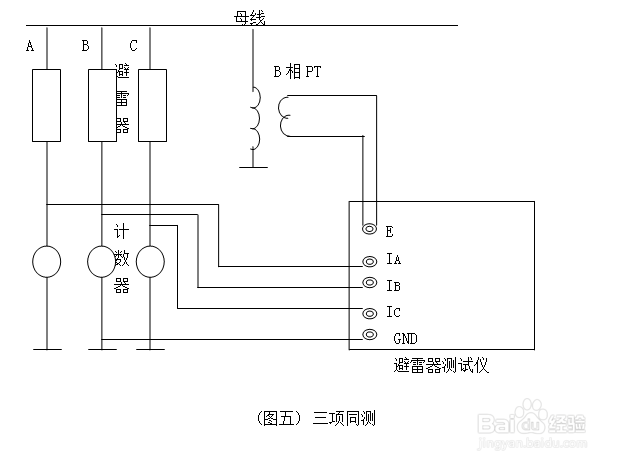

3、带电氧化锌避雷器测试仪三相同测接地：测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。参考电压：参考电压信号线一端插入参考电压插座，另一端接B相PT二次低压输出。电流信号：先将泄漏电流信号线插头插入仪器，后将另一端的四个夹子夹到（或通过绝缘竿搭到）A,B,C相MOA放电计数器上端和地端。电流信号不能使用加长线。
