UG10.0练习三维建模二百五十四

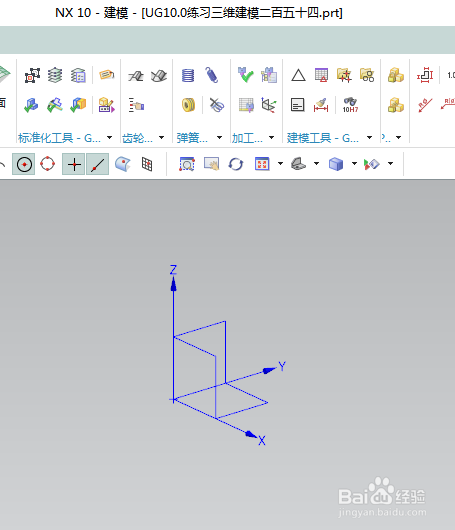

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为：UG10.0练习三维建模二百五十四

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径20，高度5，

点击确定，

3、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标是-1，Y坐标和Z坐标都是0，

设置尺寸：2x20x5，

布尔求和，

点击确定。

4、如下图所示，

执行【菜单——插入——关联复制——阵列特征】，

选中长方体，圆形布局，

指定矢量Z轴，设置数量为10，节距角为36，

点击确定。

5、如下图所示，

点击工具栏中的孔命令，指点圆柱上端面圆心点，

设置形状为简单孔，直径10，深度50，

点击确定。

6、如下图所示，

点击工具栏中的边倒圆命令，

设置半径为R1，ctrl+A，选中所有的实体，

点击确定。

7、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，

本次练习结束。
