便宜实惠的语音芯片——WTN4

1、功能简述：

（1） 工作电压：2.4V~5.5V；（需根据供电电压设定芯片为3.3V或5V，后续有详解）。

（2） 具有待机模式，可节省功耗，静态电流小于1uA。

（3） PWM纯音频输出，可直接驱动喇叭和蜂鸣器。

（4） 高音质ADPCM语音合成演算法，可以经由简单的调整采样位数来提升音质。

（5） 精准的+/-1%内部震荡，内置低压复位(LVR=1.8V)和看门狗，支持BUSY状态输出功能。

（6） 具备一线串口控制模式，两线串口控制模式；数脉冲控制模式。

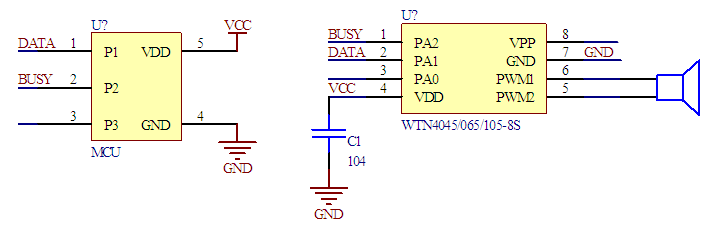

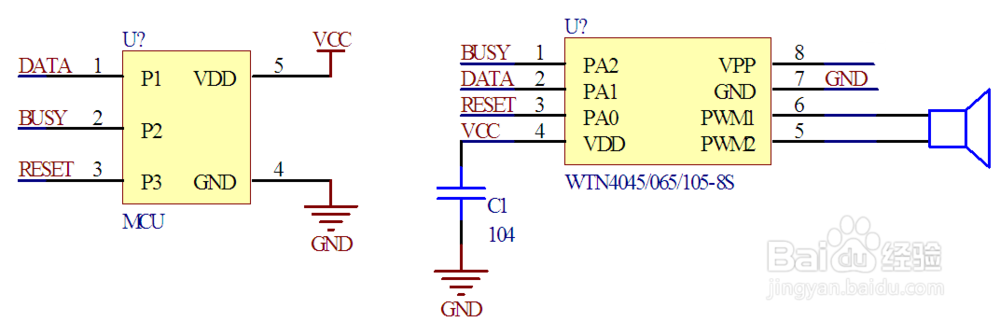

芯片电压的设定决定了内部LDO的打开和关闭。注意芯片电压设定需和供电电压及电路接线必须匹配，否则会导致芯片损坏或不工作。供电电压如下图：

芯片设定电压

供电电压范围

3.3V

2.4V~3.5V

5V

3.6V~5.0V
