UG10.0练习三维建模二百五十九

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模二百五十九

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径20，高度10，点击确定，

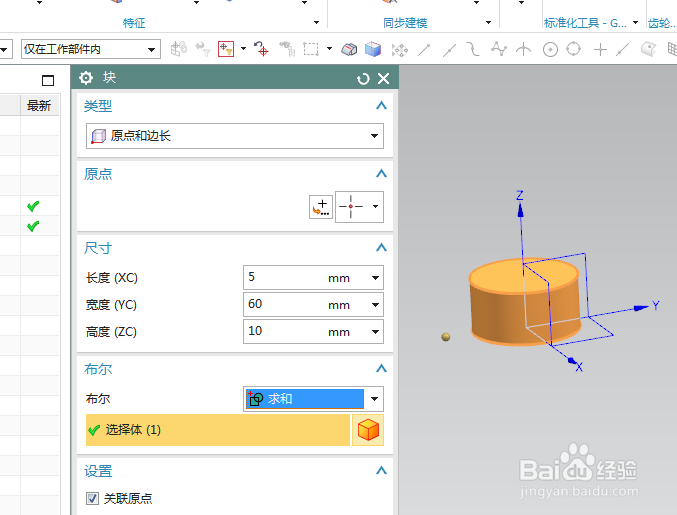

3、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：X坐标是-2.5，Y坐标是-15，Z坐标是0，

设置尺寸：5x60x10，

布尔求和，

点击确定，

4、如下图所示，

执行【拉伸——XY平面】，直接进入草图，

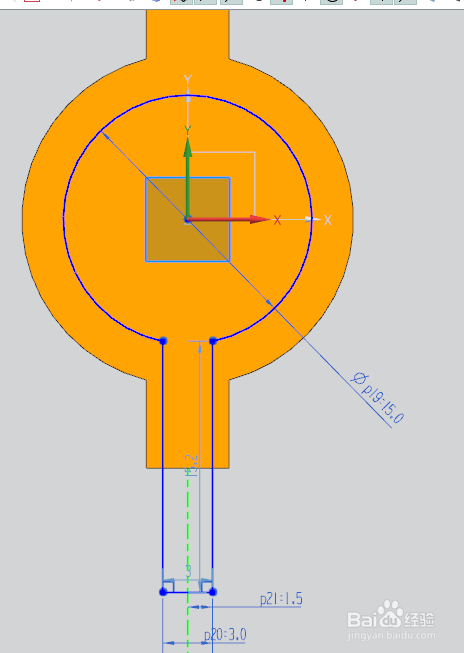

5、如下图所示，

激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø15，

激活矩形命令，画一个矩形，双击修改尺寸：宽度3，半宽1.5，

激活快速修剪命令，休假圆和矩形，

点击完成，退出草图。

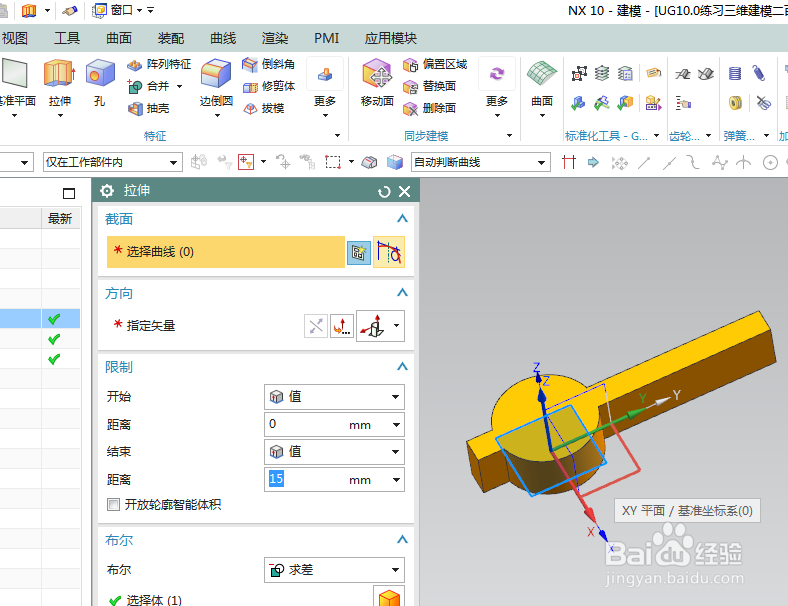

6、如下图所示，

设置限制：0开始，15结束，布尔求差，

点击确定，

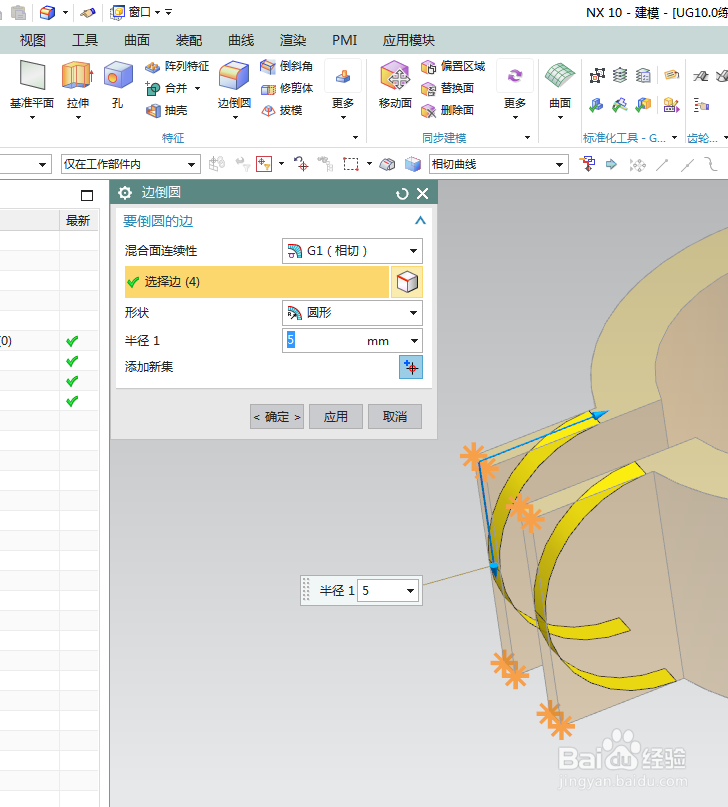

7、如下图示，

点击工具栏中的边倒圆命令，

点击实体中的边线，设置半径为R5，

点击确定，

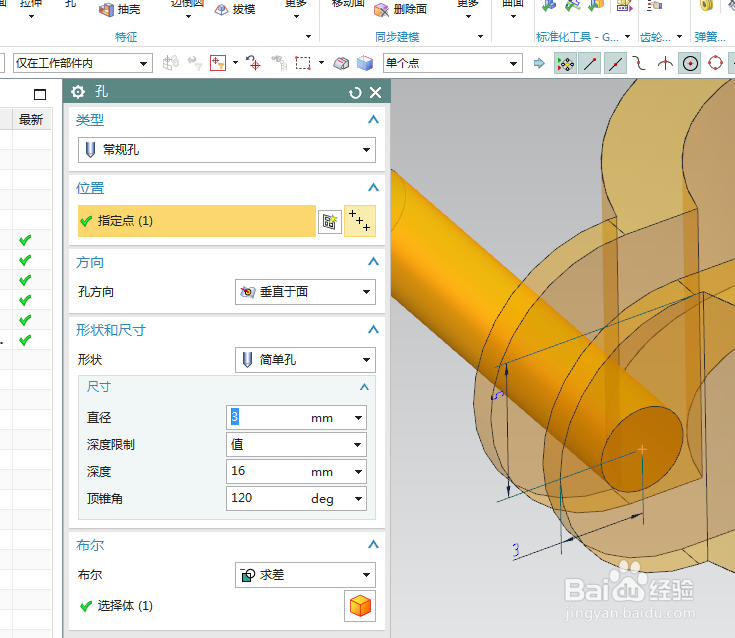

8、如下图所示，

点击工具栏中的孔命令，

指定点：端面圆心点，

设置形状为简单孔，直径为3，深度16，

其余默认，点击确定，

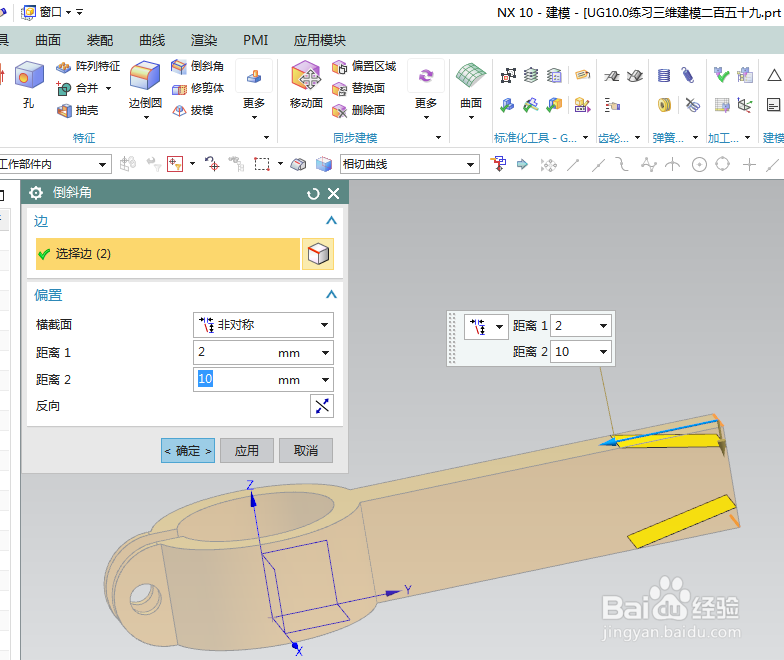

9、如下图所示，

点击工具栏中的倒斜角命令，

选中两条实体边线，

设置横截面为非对称，距离1设为2，距离2设为10，

点击确定，

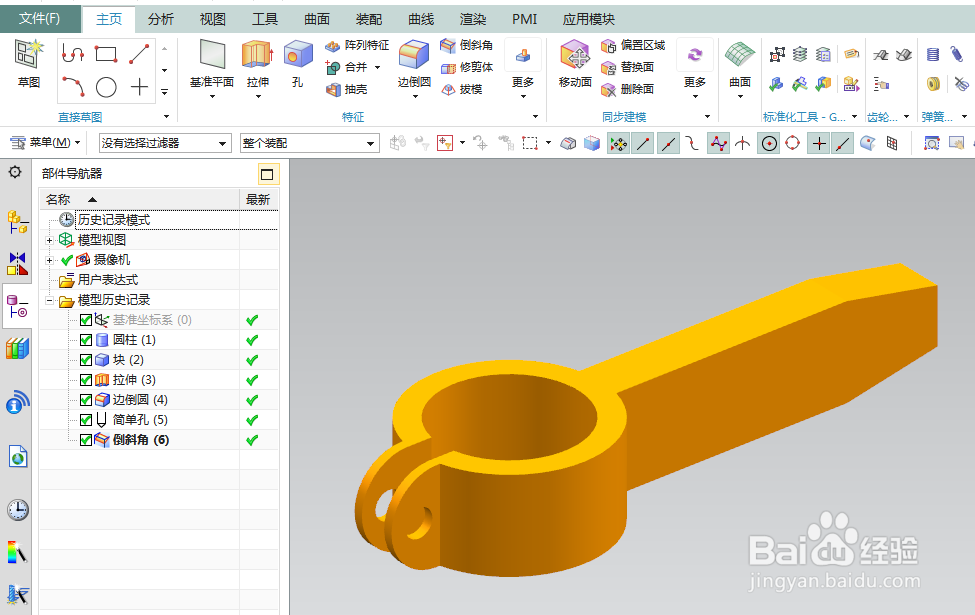

10、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维建模完成，本次练习结束，
