UG10.0练习三维建模十九

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为：UG10.0练习三维建模十九

2、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：-13，-30，-10，

设置尺寸：26、60、10，

点击“应用”。

3、如下图所示，

指定点：-13，-15，0，

设置尺寸：18、30、34，

布尔求和，

点击确定。

4、如下图所示，

点击工具栏中的边倒圆命令

点击两条实体短边，

设置半径R5，

点击确定。

5、如下图所示，

点击工具栏中的拉伸图标，

点击实体中的上表面红色平面，直接进入草图。

6、如下图所示，

进入草图，激活矩形命令画一个矩形，

激活圆命令，画四个圆，

添加几何约束，四个圆等径，圆心与半圆圆心重合，

激活快速尺寸命令，标注尺寸：

矩形：6、、6、、、12，

圆：直径ø7、14.0、0.0、14、0.0，

点击完成，退出草图。

7、如下图所示，

回到拉伸对话框，设置限制，：0开始，100结束，

布尔求差，

点击确定。

8、如下图所示，

执行【拉伸——实体的红色平面】，直接进入草图。

9、如下图所示，

自动激活轮廓命令，画一个封闭的U型

添加几何约束，横轴重合水平线，圆心点在纵轴上，

激活快速尺寸命令，标注：ø16、8、33，

点击完成，退出草图。

10、如下图所示，

回到拉伸对话框，

设置限制，0开始，5结束，

布尔求和，

点击确定。

11、如下图所示，

点击工具栏中的“孔”图标，

点击实体平面，创建两个点，点在圆心，相距15，

形状简单孔，直径8，其余参数默认，能穿过实体即可，

点击确定。

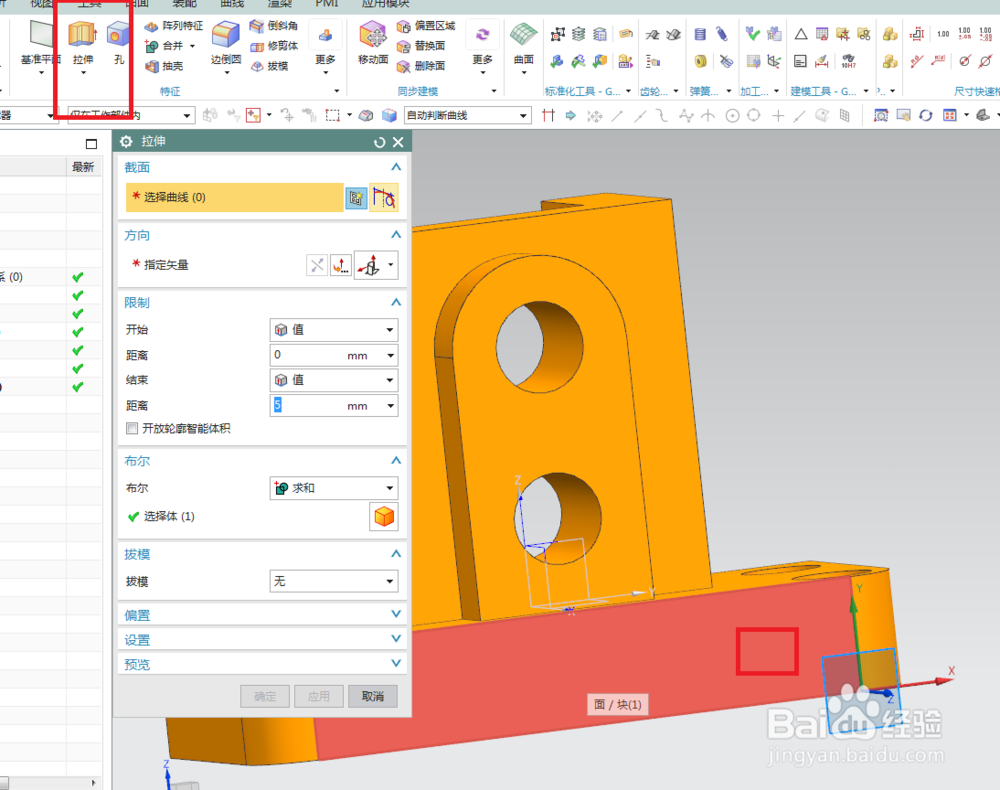

12、如下图所示，

又一次执行【拉伸——实体红色平面】，直接进入草图，

这次换了一个平面。

13、如下图所示，

激活矩形命令，画一个矩形，

激活快速尺寸命令，标注三个尺寸：20、10、4，

点击完成，退出草图。

14、如下图所示，

回到拉伸对话框，

设置限制：0开始，100结束，

布尔求差，

点击确定。

15、如下图所示，

隐藏基准坐标系，显示设置为着色，

至此，

三维实体建模完成，

本次练习结束。
