TLHG-905钳型接地电阻测试仪接地电阻测量方法

1、多点接地系统

对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。

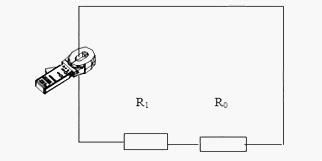

2、当用钳表如上图测量时，其等效电路见下图。

3、二点法

见下图，在被测接地体RA附近找一个独立的接地较好的接地体RB（例如临近的自来水管、建筑物等）。将RA和RB用一根测试线连接起来。

4、三点法

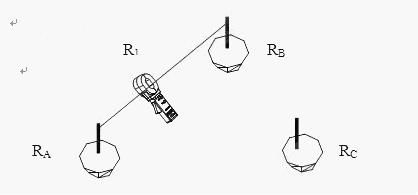

如下图，在被测接地体RA附近找二个独立的接地体RB和RC。

5、将RB和RC连接起来，见下图。用钳表读得第二个数据R2。

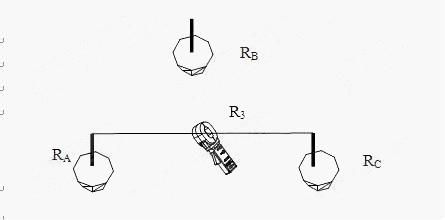

6、将RC和RA连接起来，见下图。用钳表读得第三个数据R3。
