泵站自控系统、泵站自动化控制系统应用案例

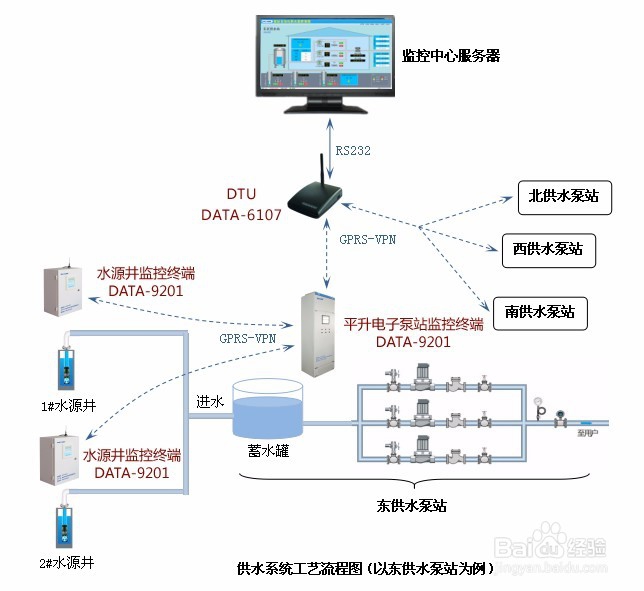

1、工艺流程图：

2、通信及组网： 4个泵站分布在小区的东、南、西、北四个方向，如系统采用有线方式传输，则布线、施工难度大且时间长、费用高。鉴于小区内GPRS信号较好，采用GPRS通讯完全能够满足数据实时传输的要求，而且改造速度快、成本低，所以最终采用GPRS无线传输。 监控中心不具备上网条件且水源井、泵站监控设备之间需要自主通信，因此系统需要采用VPN专网模式进行组网，每套设备里面都安装了GPRS-VPN专网的SIM卡。

3、系统功能：① 泵站监控终端DATA-9201作为主监控终瞿搋村乇端，安装于供水泵站内，采集蓄水罐水位、管网压力、管网流量、泵组运行状态和参数，并根据管网压力自动控制加压傥激穴磕泵组的运行。② 水源井监控终端DATA-9201作为子监控终端，安装于各水源井泵房，每个子监控终端监控一台水源井，采集水源井水位、流量、泵的累计运行时间、泵运行状态，根据供水泵站内蓄水罐水位、各泵累计运行时间自动控制各水源井为蓄水罐补水。③ 各泵站、水源井的水泵状态及运行参数、管道压力、管道流量、蓄水罐水位等数据全部上报给监控中心；数据越限，设备故障时，系统自动向管理人员手机发送报警短信。

4、自动供水实现原理： 自动供水系统分为两部分，即供水泵站蓄水罐端和水源井端。供水泵站蓄水罐端：泵站监控终端肛舀辨乔DATA-9201采集水罐水位，并设定期望水位值、期望水位变化值△、水位报警的4个限值，根据当前水位的状态及水位变化值计算出需求流量，当水位过低时自动关停泵站加压泵组，停止对外供水。水源井端：水源井监控终端DATA-9201采集水源井水位、水源井流量、泵状态、泵的累计运行时间，根据水泵状态及运行时间进行选泵（实现各水源井水泵均衡运行）并根据泵站监控终端输出的需求流量进行自主启、停泵操作为水罐补水，使蓄水罐水位一直在期望值范围内。

5、应用效果： 经升级改造后，供水系统无论在供水高峰期或低峰期，都能够保证水罐水位在期望值范围内。主、子监控终端根据蓄水罐水位智能控制水源井水泵的启动个数和运行时间，避免了水泵频繁启动和空转现象的发生。 泵站远程监控系统的建设，提高了水泵运行效率、大大节约了电能、缩减了27名工作人员，实现了用户无人值守的需求，达到了减员增效的目的。
