UG10.0创意塑型中如何插入球类“体素形状”

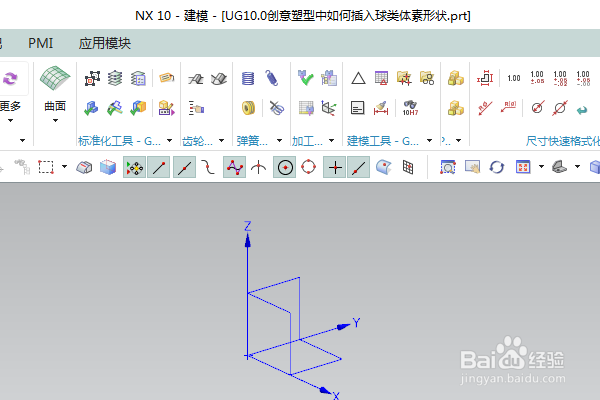

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0创意塑型中如何插入球类体素形状

2、如下所示，

点击标题栏中的曲面，

点击曲面工具栏中的“NX创意塑型”

3、如下所示，

进入‘NX创意塑型’界面，点击工具栏中的“体素形状”

4、如下所示，

弹出“体素形状”对话框，有默认的类型，有可能不是我们要的，

5、如下所示，

在对话框中将类型改成“球”，指定中心：坐标原点，

设置大小：100，点击确定。

6、如下所示，

这个NX创意塑型中就成功插入了一个“球类体素形状”。
