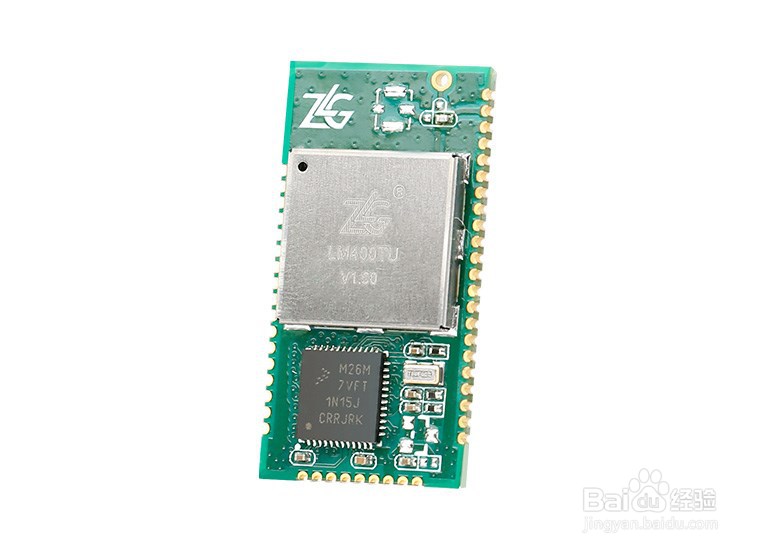

LoRa模块LM400TU如何实现低功耗通信？

1、将2块LM400TU评估板通过USB转串口连接线连接在电脑上，打开WirelessCfg上位机软件，“设备类型”选择“LoRa”，根据默认波特率115200、数据位8、校验位1、停止位无，点击【打开串口】【连接设备】，如下图所示。

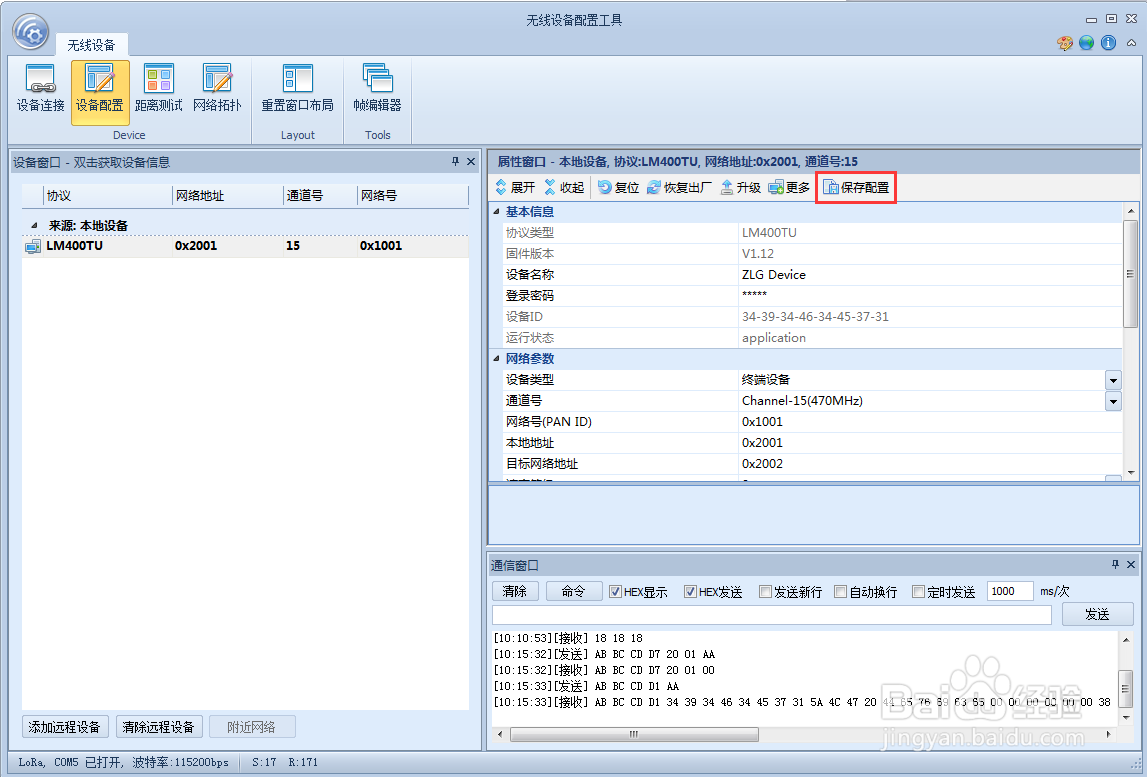

2、点击【设备配置】，可查看配置LM400TU模块的无线信息，修改配置时需要点击属性窗口工具栏上的【保存配置】，才能使得参数生效，如下图所示。

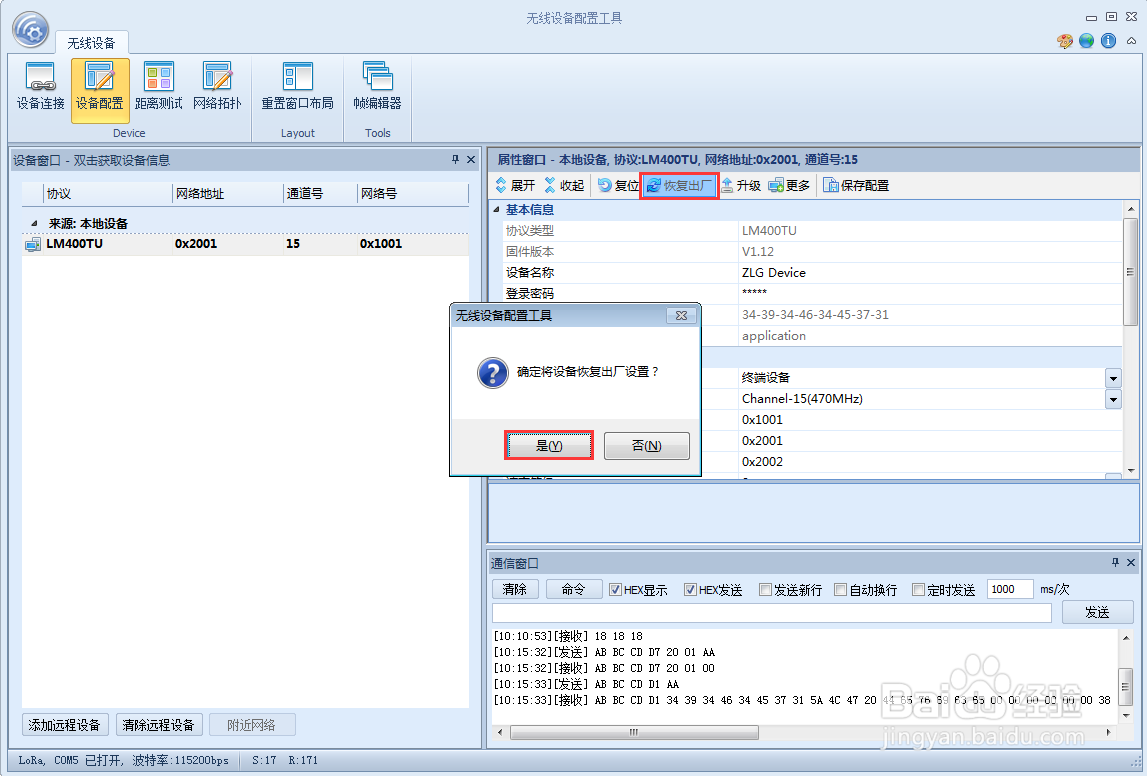

1、依次打开2个WirelessCfg上位机软件窗口并进入配置状态，在窗口中将2块评估板均恢复出厂设置，如下图所示。

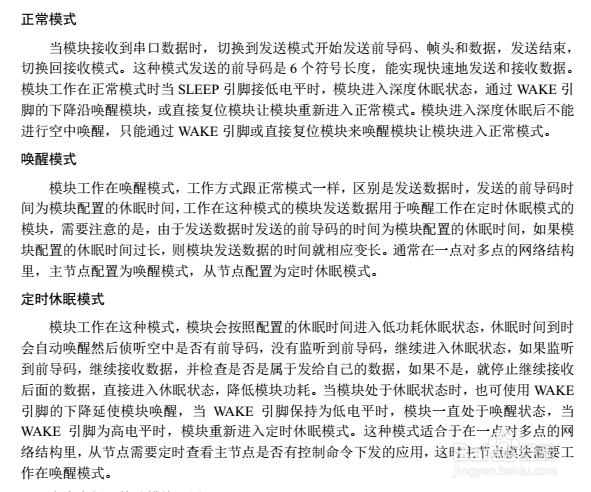

1、 LoRa模块LM400TU的三种不同通信模式介绍如下图，低功耗通信方式下，主节点工作在“唤醒模式”，子节点工作在“定时休眠模式”，从而让子节点达到低功耗模式，休眠电流低至2uA。

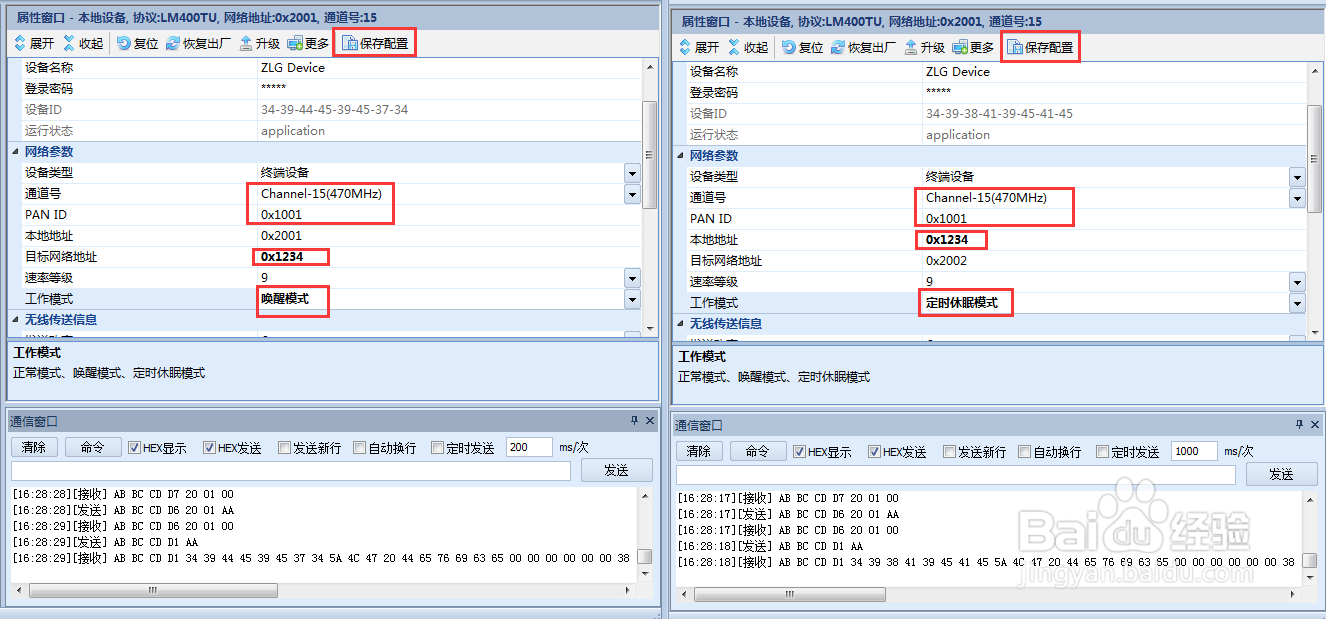

1、配置2块评估板的通道号，网络号相同，本地地址不同（区分标识作用），并保证评估板1（左窗口）的目标地址与评估板2（右窗口）的本地地址相同，将评估板1（左窗口）配置为唤醒模式，休眠时间3000ms，评估板2（右窗口）配置为定时休眠模式，休眠时间3000ms ，如下两图所示。即评估板2（右）每间隔3000ms自动唤醒等待评估板1（左）的数据，有数据则接收，接收完后进入休眠，无数据则进入休眠，等待下一次醒来。

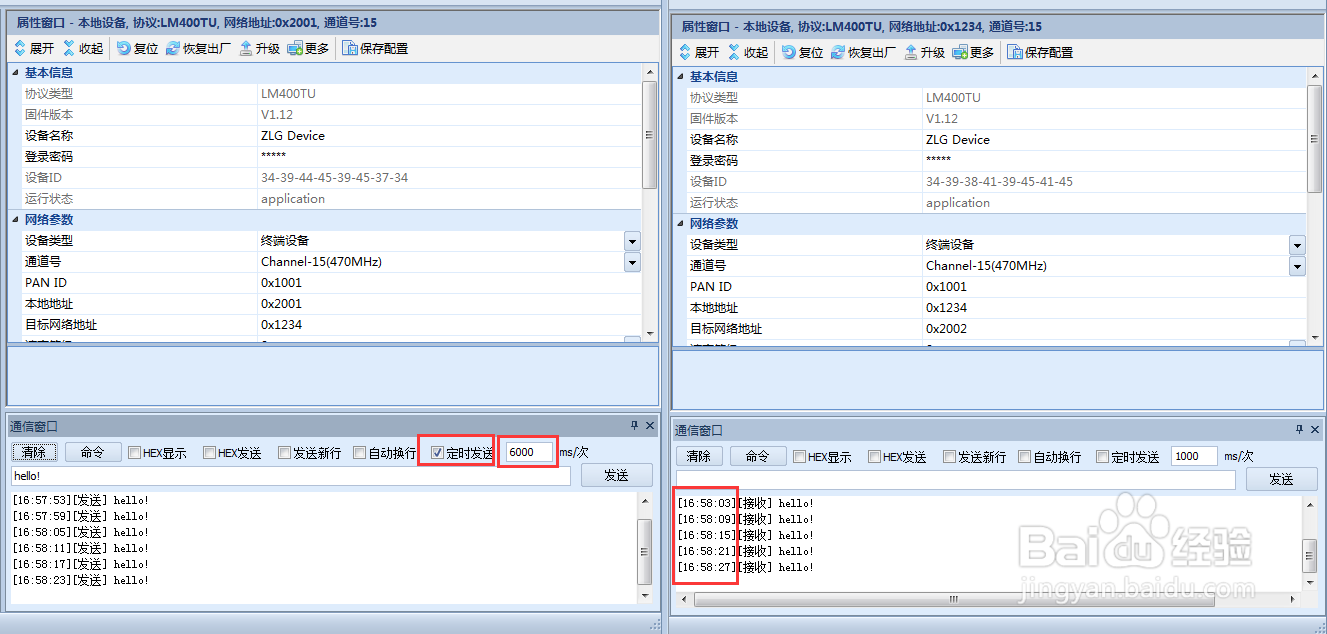

1、在“通信窗口”中取消选中“HEX显示”和“HEX发送”，然后在评估板1（左窗口）的发送区定时6000ms发送字符串数据，评估板2（右窗口）间隔6000ms会收到1包数据，通信效果如下图所示。评估板2（右）间隔3000ms醒来一次，其余时间处于休眠状态，从而达到低功耗目的。通信效果如下图所示。
