HDGC3925蓄电池在线测试维护装置硬件安装说明
1.1.CM控制模块介绍
1.1.1.功能介绍
CM控制模块是整个蓄电池监控系统的核心组件。主要进行蓄电池数据的收集、处理上传等工作，另外也为部分模块组件提供直流电源。用户可通过模块配备的键盘和液晶显示屏查询单电池或电池组的详细数据。以下详细介绍CM模块的硬件方面内容。关于软件界面操作详见本手册第4章。
1.1.2.结构说明

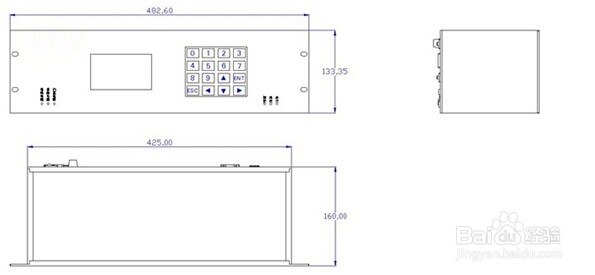

CM模块为3U机箱，长*宽*高=482.6*160*133.35mm，完全按照GBT19520-2007标准中规定的3U机箱尺寸设计。

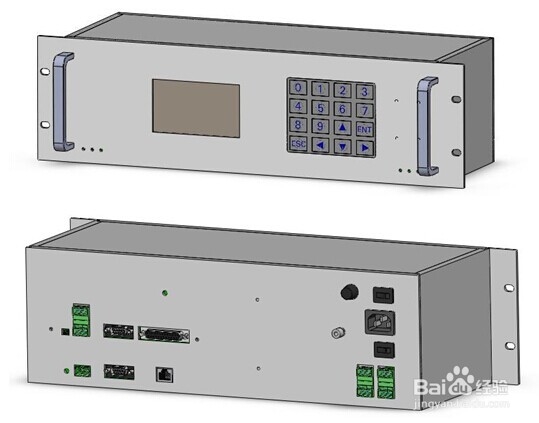

3D结构图如下：
2.1.1.接口描述
接口定义：
交流电源220V：220V市电输入插座。输入电压范围200～240VAC、45～60Hz、电流小于1A。
交流电源开关：控制系统总电源输入。开关开启，所有模块“系统电源指示灯”点亮。
保险丝：为系统总电源提供过电流保护。保险丝规格：1A/250VAC，5*20mm。
CM电源开关：控制CM模块电源输入。开关开启，“CM电源”指示灯点亮。

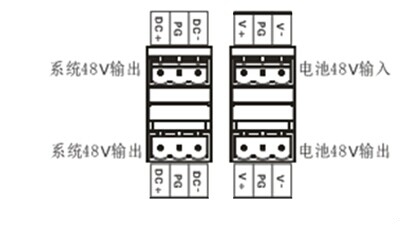

系统48V输出：为系统提供48V总线电源。连接转换器模块、电流检测模块的48V输入。如图14所示，DC+、DC-分别为48V+和48V-，PG为保护地。上下两3pin连接器同名端子即为同一节点。
电池48V输入/输出：由电池提供48V电源接入，并通过输出连到系统其他模块，作为备用电源。如图14所示，V+、V-分别接电池48V+和48V-，PG为保护地。上下两3pin连接器同名端子即为同一节点。
接地端子：提供各个模块的共地连接点。内接输入电源保护地和机壳。
RJ45网口：提供网络访问接口。（部分CM模块版本未配置此接口）
RS232接口：CM模块上传到PC机的数据由此端口送出。如PC机配有232串口可直接相接。如没有串口则通过网口服务器转换为RJ45网口形式连接。通讯协议为MODBUS协议。
通讯口输入：CM模块与转换器的主要通讯接口，采用232通讯协议。如上图所示，A、B为收发信号端子，SG为信号地。
复位：对CM模块进行复位。

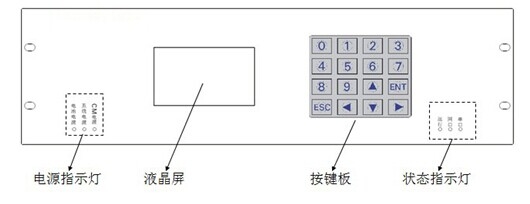

3.1.1.指示灯说明
指示灯定义：
电池电源：指示灯亮-电池电源接口有48V电源接入；
指示灯灭-电池电源接口无48V电源接入。
指示灯颜色为绿色。
系统电源：指示灯亮-220V交流电源已接入，系统48V电源总线供电正常；
指示灯灭-无电源接入或总电源开关关闭，系统48V电源总线供电异常。
指示灯颜色为绿色。
CM电源：指示灯亮-CM模块电源正常；
指示灯灭-CM模块无电源输入。
指示灯颜色为绿色。
运行：指示灯闪动-CM模块控制板工作正常；
指示灯常亮或常灭-CM模块控制板不工作。
指示灯颜色为绿色。
网口：指示灯闪动-RJ45网口处于通信状态；
指示灯灭-RJ45网口无通信。
指示灯颜色为绿色。
串口：指示灯闪动通讯接口处于通信状态；
指示灯闪动频率不同代表测试系统的不同测试状态，详细描述见系统操作说明。
指示灯颜色为绿色。
3.2.传感器模块介绍
3.2.1.功能介绍
传感器模块主要完成对蓄电池的电压、温度、内阻参数测试工作。在接收到CM模块发出的测试命令后既启动相应测试，测试完成以数据的形式返回给CM模块。测试回路与通讯回路采用光电隔离，确保用户系统安全。传感器模块电源由被测电池提供，但功耗极低（<0.2W），对电池影响可忽略不计。

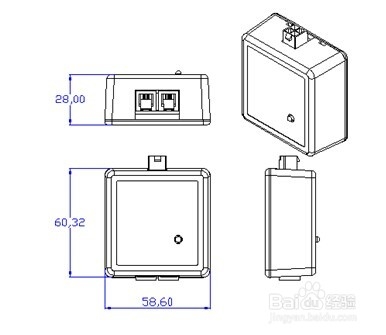

3.2.2.结构说明
传感器模块外壳采用防火塑料材质，长*宽*高=60.32*58.6*288mm。采用粘接的方式固定在电池侧面。
3D结构图：
3.2.3.接口描述
根据温度传感器采用内置和外置的不同，传感器模块电池接口分为两种：

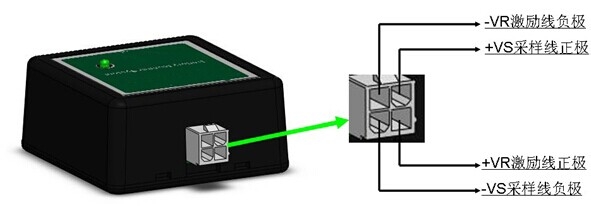

内置温度传感器模块电池端接口定义如下：

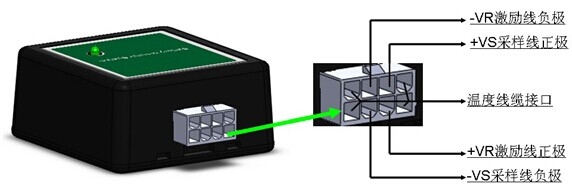

外置温度监测功能传感器模块接口定义如下：

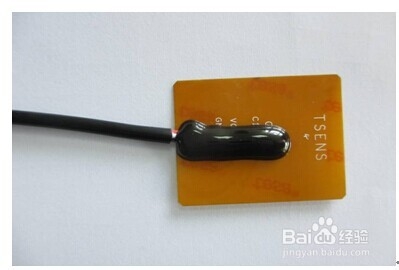

温度传感器实物图片如下，由传感器模块引出后贴在电池外壳上，可真实反映出单体电池的温度，及早发现电池温度异常。

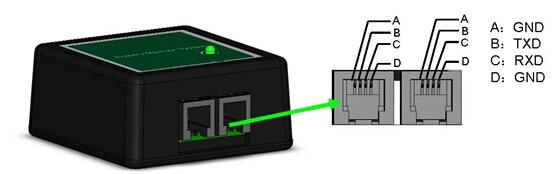

传感器模块通讯线采用RJ11接口，易于现场安装。定义如下：
3.2.4.指示灯说明
传感器正面的绿色指示灯用于指示不同状态：

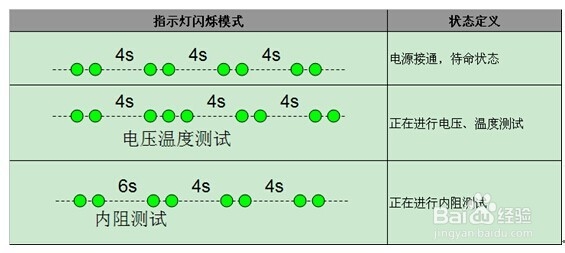

表1指示灯状态定义
3.2.5.连接方式

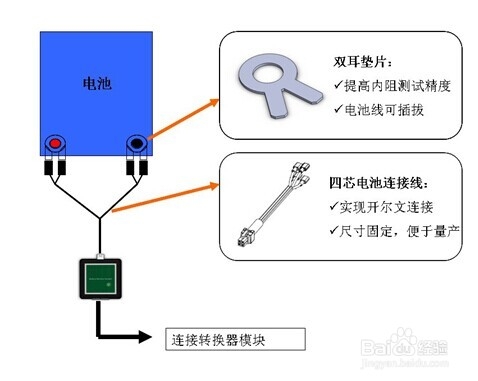

每个传感器模块采用就近安装的方式与单节电池相接，其中采用双耳垫片和四线连接方式将有效提高内阻测量精度，连接方式如下图所示：
传感器模块将测试的电池数据通过光隔离的通讯口送入转换器模块转换。
下图为安装完成的效果示意图：
3.3.转换器模块介绍
3.3.1.功能介绍
转换器模块主要功能为实现传感器模块通讯端口与CM模块RS232串口的信号转换功能。48V电源由CM模块提供。
3.3.2.结构说明

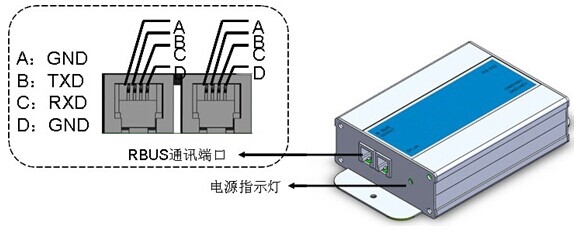

转换器模块外形如下图所示：

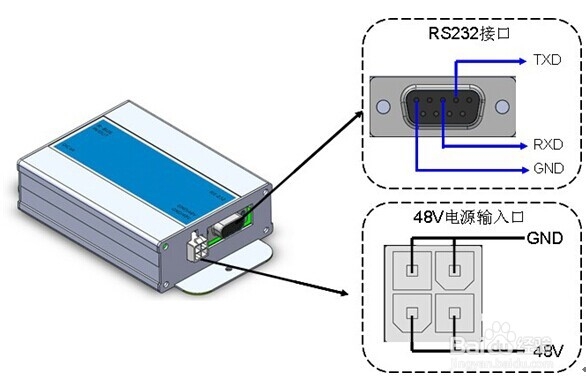

3.3.3.接口描述
3.3.4.连接方式

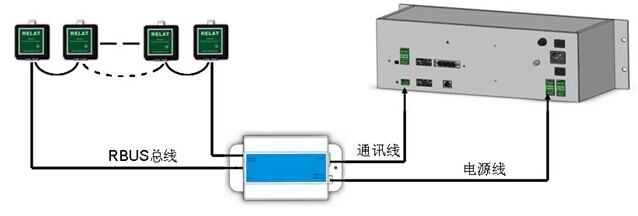

转换器模块在系统中的连接方式如下：
3.3.5.指示灯说明
指示灯为绿色LED，指示灯亮表示转换器模块48V电源接通，如不亮表示电源未接或接反。
3.4.电流测试模块介绍
3.4.1.功能介绍
电流测试模块一端与电流传感器（外购）连接，为电流传感器提供电源并将其输出的电压值转换为电流数据由另一端的R-BUS总线通讯端口送到CM模块。模块48V输入电源由CM模块提供。可以实现多个模块级联。
3.4.2.结构说明

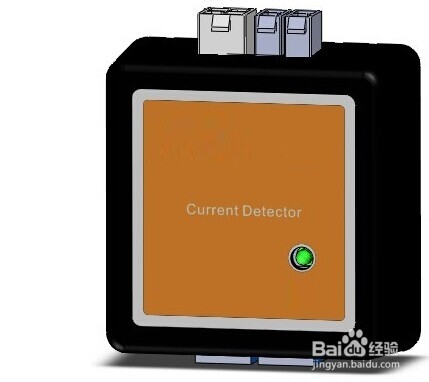

电流测试模块外形尺寸与传感器模块相同，外观如下图：
3.4.3.接口描述

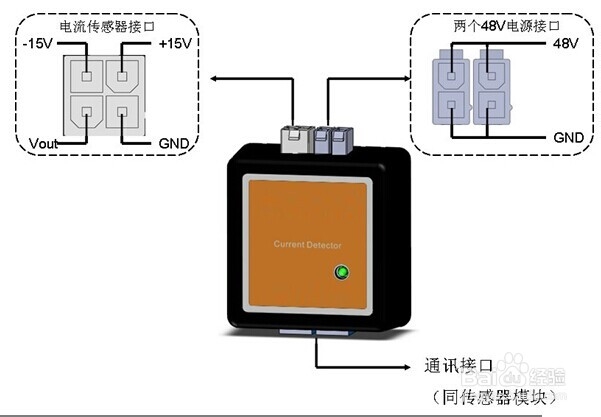

接口示意图如下：
3.4.4.及连接方式

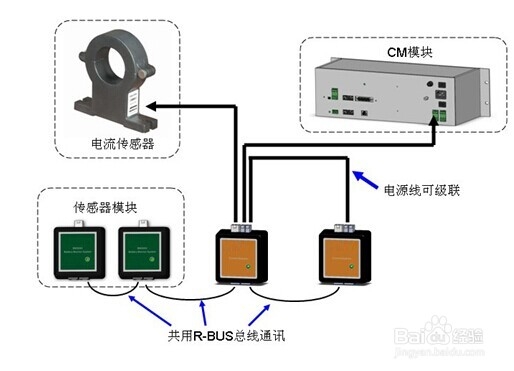

电流测试模块的连接方式如下图所示：
3.5.串口服务器模块（外购）
3.5.1.功能介绍
串口服务器模块采用MOXA公司的Nport5100A系列232串口设备联网服务器。主要实现CM模块的串口与上位机网口的对接转换功能。详细参数参见
http://www.moxa.com.cn/upload/NPort_5100A.pdf
3.5.2.结构说明

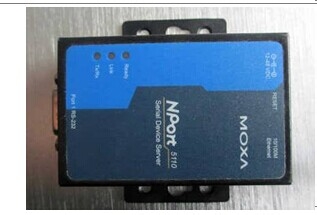

外观如下图：

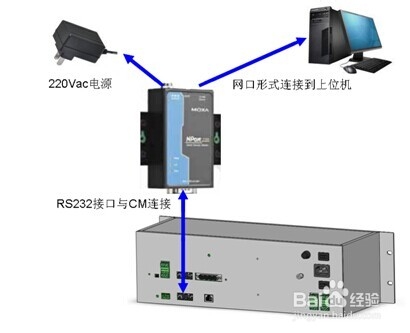

3.5.3.连接方式
