HDGC3925 蓄电池监测系统系统结构

1.卺肿蓦艚系统结构简介

蓄电池在线监控系统通常由一个控制模块、若干个传感器模块（与电池数量相同）和若干个电流测试模块（与电池串数量相同）和一个转换器模块构成。如需要连接上位机则需要配置一个串口服务器模块。

各个模块功能如下：

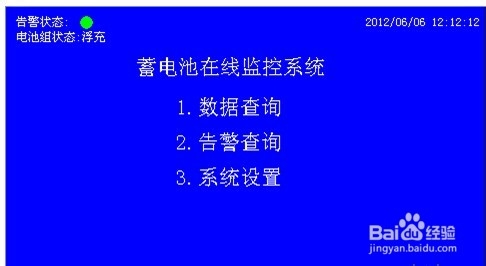

控制模块（CM模块）：实现电池数据的收集、显示、上传功能。

传感器模块：测试电池电压、内阻、温度参数，通过R-BUS总线送出数据。

转换器模块：实现R-BUS总线到RS232接口的电平转换。

电流测试模块：处理电流传感器测得电流信号，通过R-BUS总线送出数据。

串口服务器模块：将CM模块上传的数据的串口转换为网口形式。（外购模块）

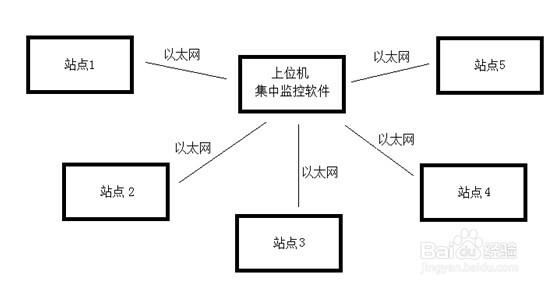

系统拓扑图如下图所示：

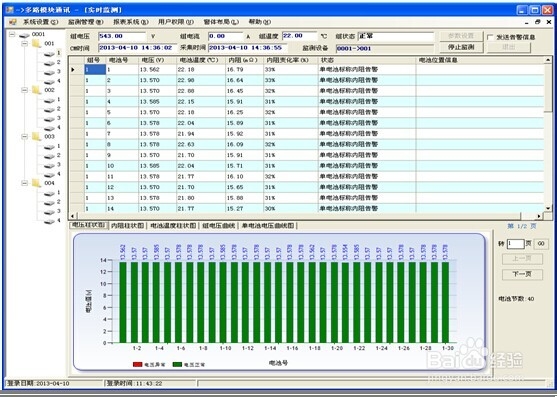

本系统具有以太网口输出功能，如果用户在本地使用超过1台HDGC3925，也可以选配远程监控（也称上位机软件）程序进行集中管理。需要一台办公电脑或服务器，用交换机将多台HDGC3925和办公电脑或服务器进行组网。
