TLHG-208变压器损耗参数测试仪用户操作手册

1、面板说明：上面一排从左至右为：接地柱、电源插座、打印机、电压测量端子、电流输入端子、电流输出端子；下面一排从左至右为：通信口、电源开关、液晶屏、数字键盘；

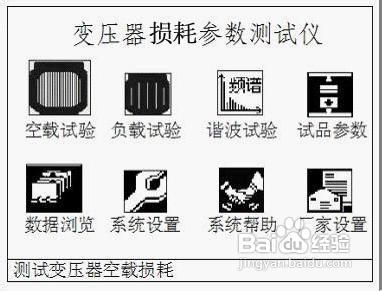

2、主界面介绍1) 空载试验：在该菜单中可以测定单相变压器、三相变压器的空载损耗。2) 负载试验：在该菜单中可以测定单相变压器、三相变压器的负载损耗。3) 谐波试验：对单相或三相电压、电流进行谐波分析试验。4) 试品参数：对预设的变压器参数进行修改、增加、删除等操作。5) 数据浏览：对存储的数据进行浏览，删除等管理。6) 系统设置：设置当前的系统时间、系统参数等。7) 系统帮助：在该项中可以查看各种试验的接线图。8) 厂家设置：该功能为厂家生产调试用。

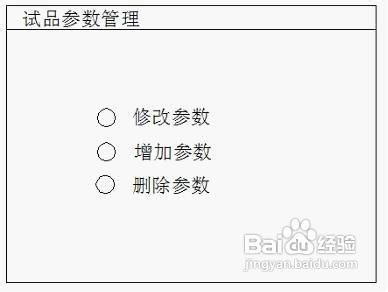

3、在主界面中，通过键盘的方向键使光标移动到试品参数菜单，然后按OK键，进入试品参数的管理操作选择界面如下

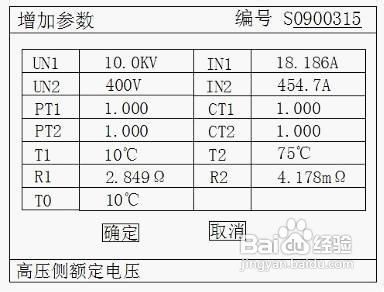

4、在上面的界面中选择增加参数，出现下面的增加试品参数页面：编号一栏为变压器的编号，编号的长度为7位，前两位代表变压器类型，后五位代表变压器容量（运行输入的最大容量值为63000），单位为KVA，如变压器类型为S9，容量为315KVA，则其编号一栏应输入：0900315。数据的输入方法如下（以Un1为例，输入值为35.00）：使用方向键把光标移动到Un1后的数据输入栏中，通过数字键盘直接输入35.00，输入完成后按OK键即可。注意在光标停留在Un1后的输入栏时，屏幕最下方提示“高压侧额定电压”（屏幕最下方总是提示当前光标输入栏的参数意义）。

5、选择修改参数，出现下面的选择变压器编号页面：
