如何分析压力源模块？

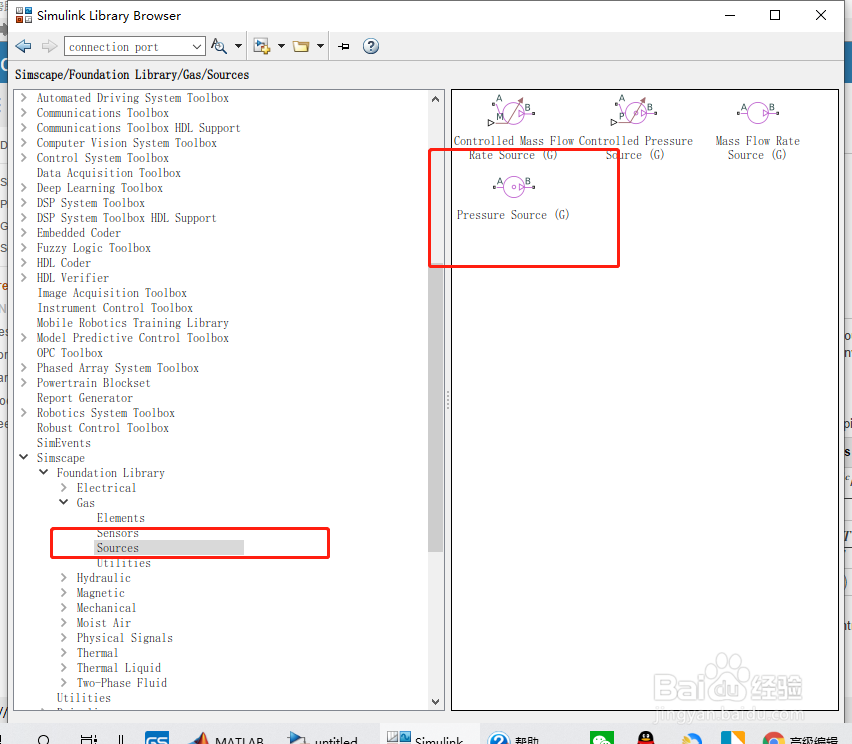

1、库：

Simscape / Foundation Library / Gas / Sources

如下图所示。

2、说明

压力源（G）块是煤气管网中理想的机械能源。无论通过源的质量流量如何，源都可以在其端口保持恒定的压差。无流动阻力，与环境无热交换。正压差导致端口B处的压力大于端口A处的压力。

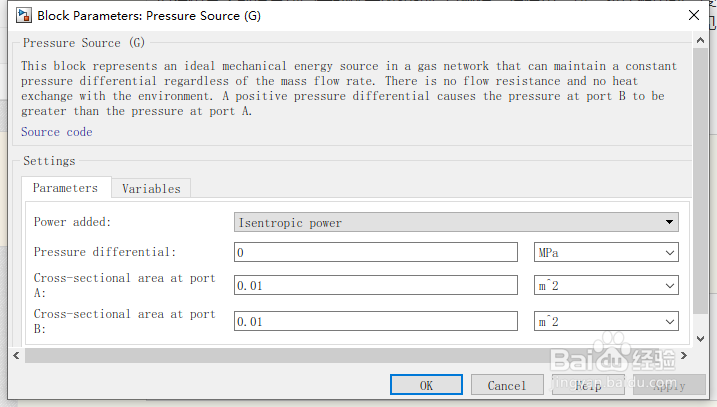

3、变量

要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标以及具有有限气体体积的块的初始条件。

假设和限制

没有不可逆转的损失，也没有与环境的热交换。

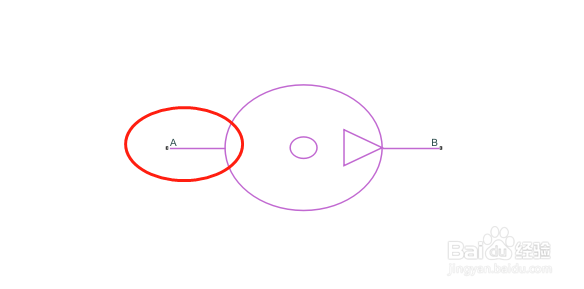

4、A-源入口

气体

天然气储油口。正压差导致端口B处的压力大于端口A处的压力。

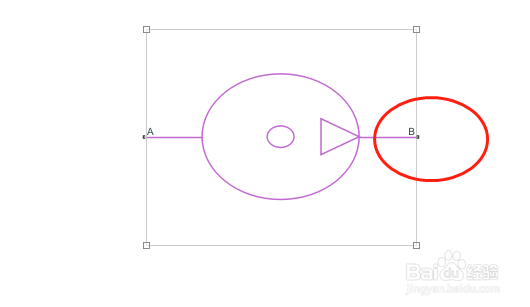

5、B-电源插座

气体

天然气储油口。正压差导致端口B处的压力大于端口A处的压力。

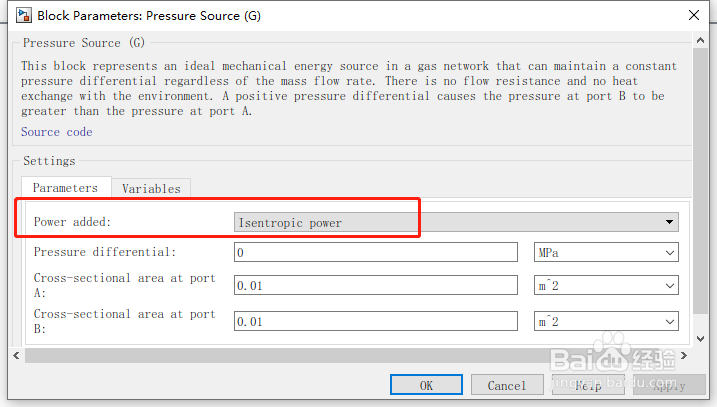

6、参数

加电-选择电源是否执行工作

等熵功率（默认）|无

选择源是否对气流执行功：

等熵功率-源对气体执行等熵功，以保持规定的压差，而不考虑质量流量。使用此选项表示理想的泵或压缩机，并正确考虑能量输入和输出，特别是在闭环系统中。

无-无论源产生的压差如何，源对流量不执行任何工作，既不添加也不移除功率。使用此选项可在不影响流量温度的情况下，在系统上游设置所需的流量条件。

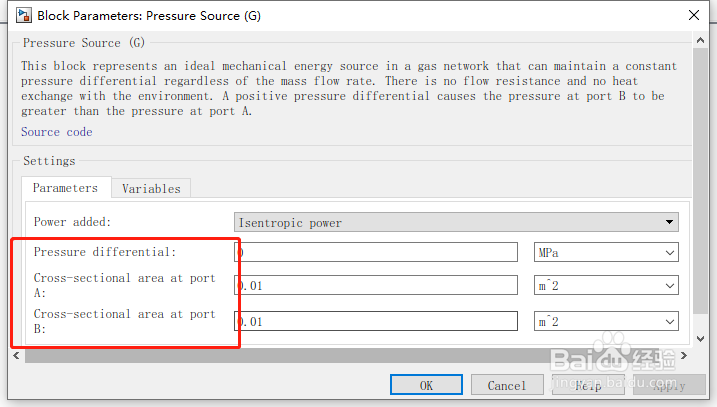

7、压差-通过源的恒定压差

0 MPa（默认）

源端口的气体压差。

A口横截面积-A口流道垂直面积

0.01 m^2（默认）

与A口流道垂直的区域。

端口B的横截面积-端口B处与流道垂直的区域

0.01 m^2（默认）

端口B处垂直于流道的区域。
