施工支洞设计说明

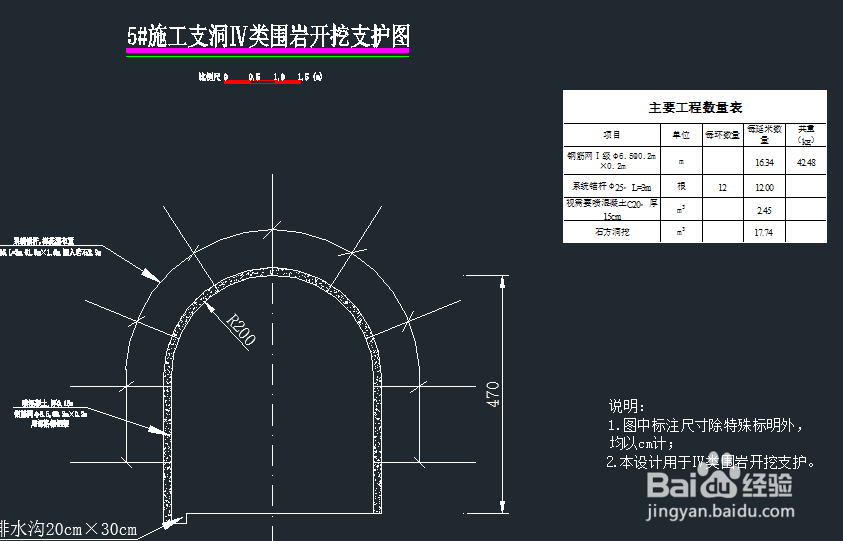

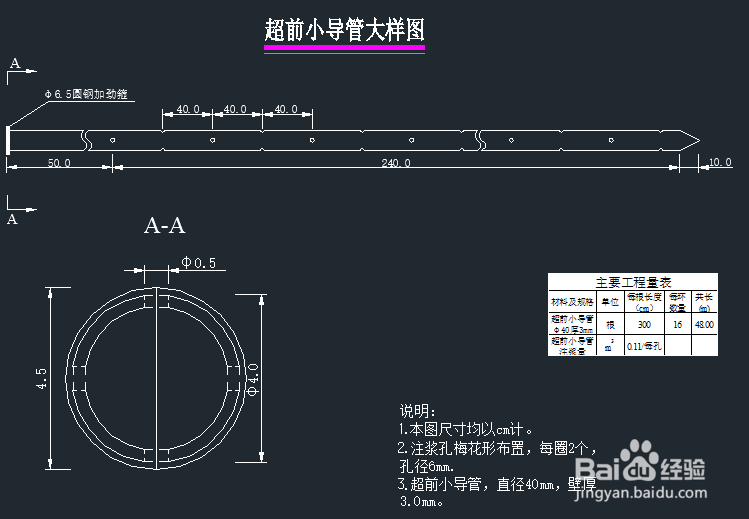

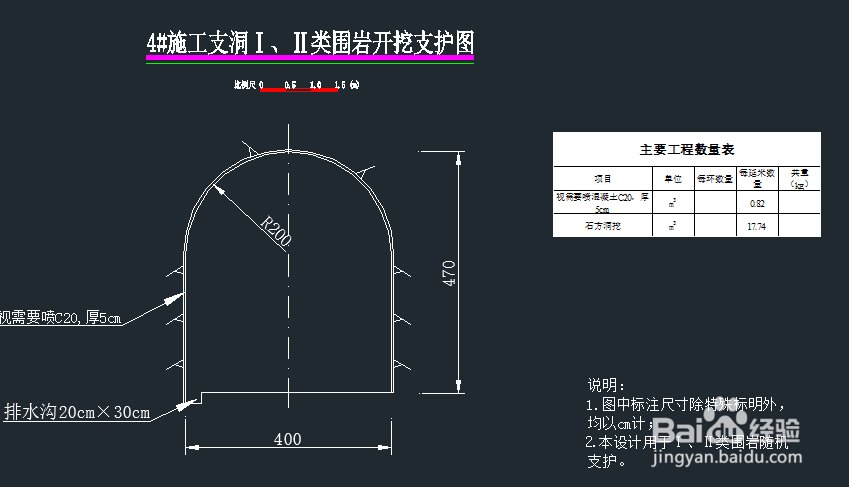

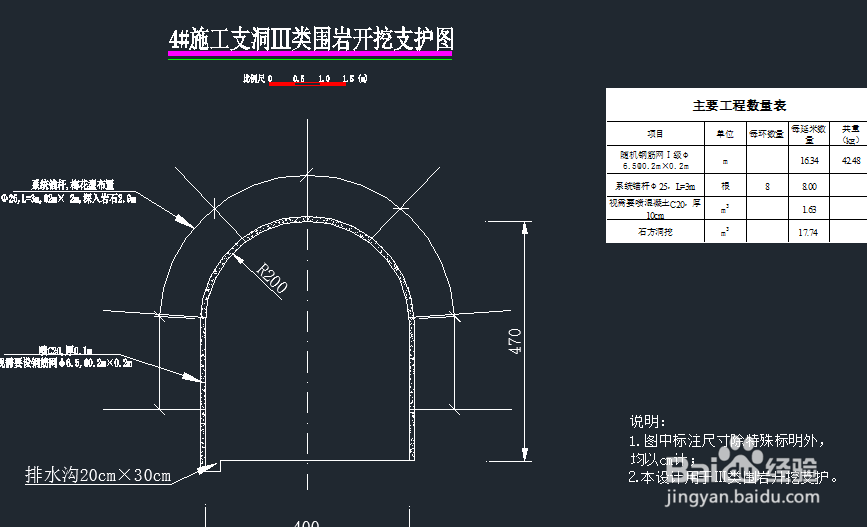

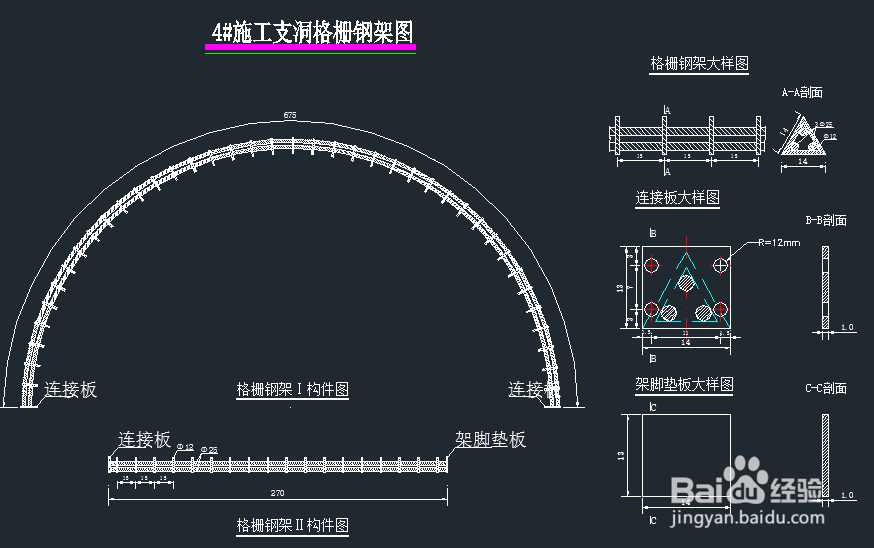

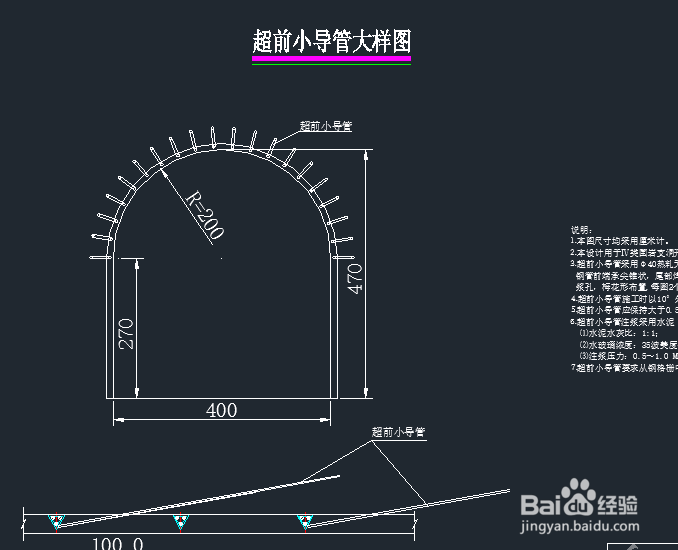

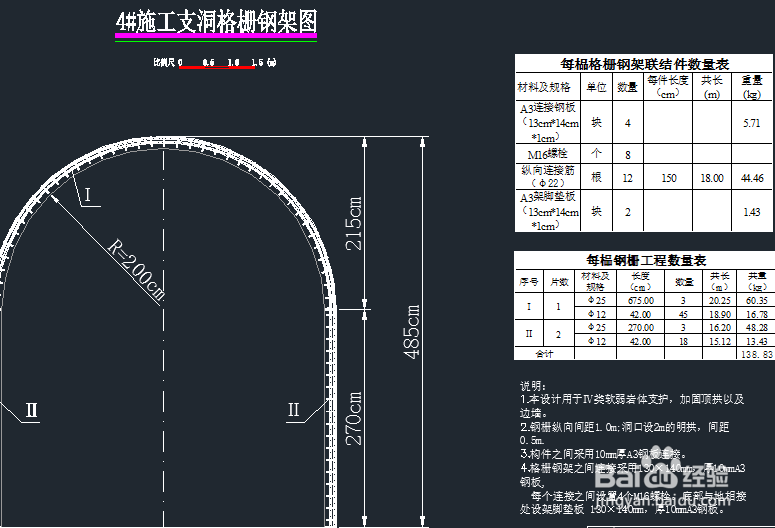

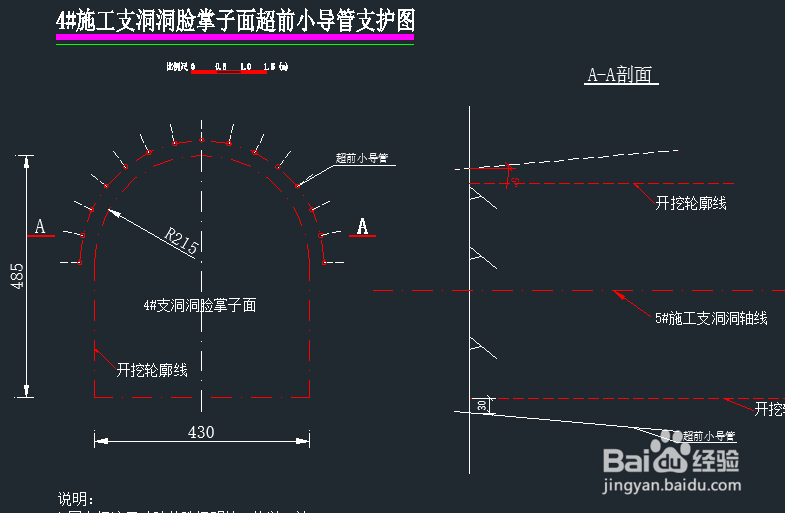

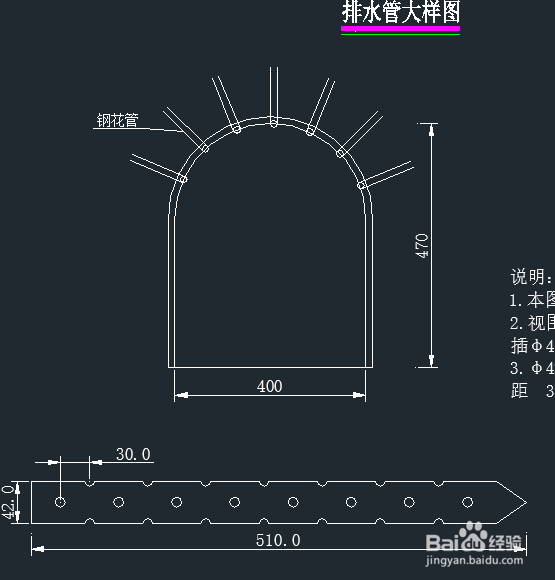

施工支洞设计原则2.1 合理利用土地和现场的地形，少占土地保绻栌泌氘护环境； 2.2 尽量减少土石方开挖量，减少水趁甫呼夕土流失； 2.3 合理的边坡开挖，确保开挖边坡稳定。施工支洞基本参数4#施工支洞布置特性表支洞名称与主洞交点(m)交点高程(m)支洞口高程(m)支洞长度(m)纵坡比（%）形状断面尺寸(m)4#支洞钢0+161.1151129.221125.50184.832.01城门洞型4.0×4.7在1斜井中部布置4#支洞，通往斜井段（钢）0+161.115m处，支洞净空设计为：4.0m宽，4.7m高，其中顶拱半径为2.0m，边墙高4.7m。根据招标文件提供的地质资料将支洞的支护形式设计为四类：⑴ Ⅰ、Ⅱ类围岩：视需要喷C20砼，厚125px。⑵ Ⅲ类围岩：设置系统锚杆Φ25@2m*2m,长3.0m的系统锚杆; 喷C20砼，厚250px。⑶ Ⅳ类围岩：设置系统锚杆Φ25@1.5m*1.5m,长3m的系统锚杆;布置Φ6.5@500px*500px钢筋网； 喷C20砼，厚375px。局部格栅钢架间距1m。⑹为了顺利进洞，在洞脸顶拱设置一排超前小导管长3.0m外倾5度；设2m格栅钢架明拱间距0.5m。局部渗水较大的部位设排水管。支护类型及支护参数详见附图。4．施工支洞平面位置4＃施工支洞平面位置根据招标文件确定，4＃施工支洞位于2#施工道路的末段。支洞平面位置详见附后的支洞平面布置图。
