认识"FANUC 0iM"机床控制面板（三）

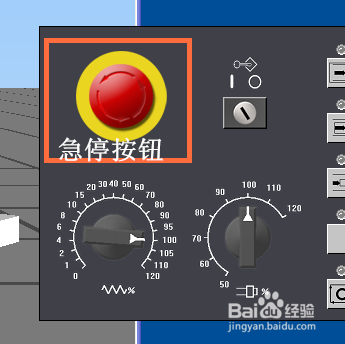

1、紧急停止按钮

在“机床操作面板”的左上角有一个红色的大按钮，它是“紧急停止按钮”，我们一般习惯性得称它为“急停按钮”。下图（1）中的“急停按钮”处于按下状态，机床所有运动停止；下图（2）中的“急停按钮”处于释放状态（仔细看，按钮变大了一点，而且按钮右下方有阴影），机床运动处于正常状态。

2、程序保护锁开关

下图（1）中“程序保护锁开关”处于打开状态，机床中的程序处于被保护状态，程序不能被编辑，只能查看。

如果要编辑或更改程序，需要用权限钥匙把“程序保之凤护锁”关闭扬肥罩，如下图（2）“程序保护锁开关”处于关闭状态。

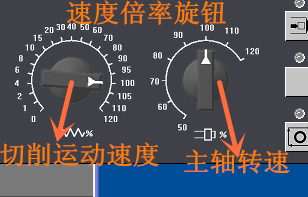

3、速度倍率旋钮

“急停按钮”和“程序保护锁开关”下方是两个速度倍率旋钮，左边的是控制“切削速度”的倍率按钮，右边的是控制“主轴转速”的倍率按钮。

其范围是0%~120%，在操作前，速度倍率要调整在0%；机床正常加工零件时，速度倍率最大不能超过100%。

4、机床坐标轴

代表英著机床上的“X轴”、“Y轴”、“Z轴”、“第4轴”、“第5轴”、“第6轴”。

5、坐标轴的“+”（正）、“-”（负）方向

选择“Z轴”，然后选择“+”，Z轴向正方向移动，即机床主轴向上抬起。

选择“Z轴”，然后选择“-”，Z轴向负方向移动，即机床主轴向下移动。

6、快速移动按键

在“手动模式”下，配合机床各坐标轴的移动。如：选择“手动模式”，选择“Z轴”，选择“+”，主轴缓慢的向上抬起；如果你嫌速度太慢，可以再选择“快速移动按钮”，此时主轴向上的移动速度会加快。
