双钳伏安相位表

1、1.开关机

按ON键开机，约3秒后进入测量界面；按OFF键关机；默认仪表开机10分钟后无操作自动关机，自动关机时间可在“设置”->“关机时间”中设置。

2.测量界面

开机后进入测量界面，按左右键切换至其他功能界面。

3.测量界面

开机后进入测量界面，按左右键切换至其他功能界面。

4.功率界面

按左右键切换至其他功能界面。

P：有功功率；

Q：无功功率；

S：视在功率；

PF：功率因数。

5、数据保持、取消

在测量、功率、波形界面按HOLD键可以保持显示数据，屏幕上方有HOLD符号指示，再按HOLD键取消数据保持。

6、数据保存

 在测量、功率、波形界面按SAVE键进行保存，仪表自动编号并存储当前的数据，仪表最多能存储400组数据。

7、数据查询

已存储的数据总数在上方功能条内青色字体显示，按上下键选择需要查询的数据序号，最新保存的数据靠前，按OK键进入详细结果的显示，该界面和测试界面一样，按左右键切换至其他功能界面。在查询详细测试结果界面时，需按ESC键退出后，才能切换至其他功能界面。

8、数据删除

在查询界面按SAVE键删除所有数据，弹出提示“是否删除所有数据？”，按OK键删除，按ESC键返回。

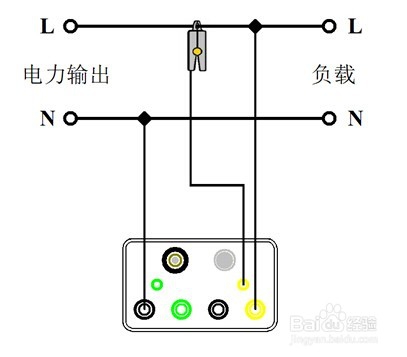

1、单相测试：

将被测电压线L(火线)接入仪表的电压插孔，U1(黄)、U2(绿)任意，N(零线)接入COM(黑)孔，电流钳(I1/I2任意)钳住被测L(火线)线路。仪表两个COM端内部是短接的，任意一个COM端接到零线N即可。

电流钳和电流插孔必须一致，否则测量结果不准。如需测量功率，电压和电流必须一一对应。

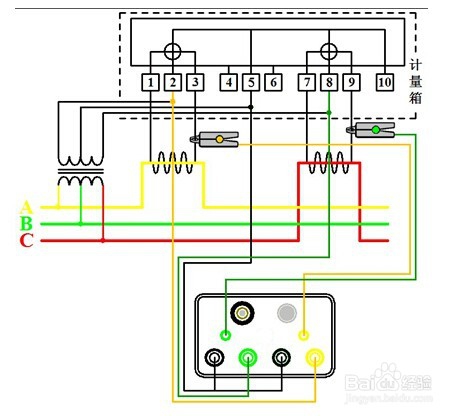

2、 三相三线测试：

将被测电压线UA(黄)、UC(红)、UB(绿)对应接入仪表的U1(黄)、COM1(黑)、U2(绿)、COM2(黑)插孔，电流钳I1、I2对应钳住被测线路IA、IC。仪表两个COM端内部是短接的，任意一个COM端接到零线N即可。

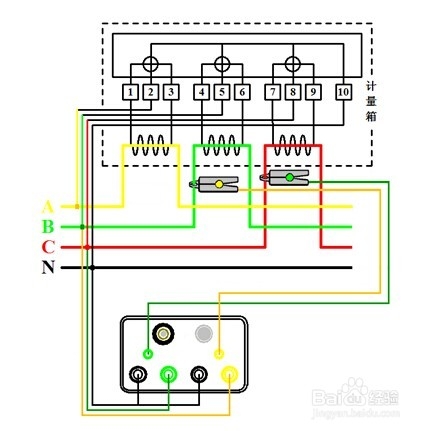

3、三相四线测试：

分两个步骤接线进行测试，对应接线见下表。仪表两个COM端内部是短接的，任意一个COM端接到零线N即可。
