热流道系统设计细节

1、加装有热流道系统的模具必须设计隔热板，上下都加，如图所示：

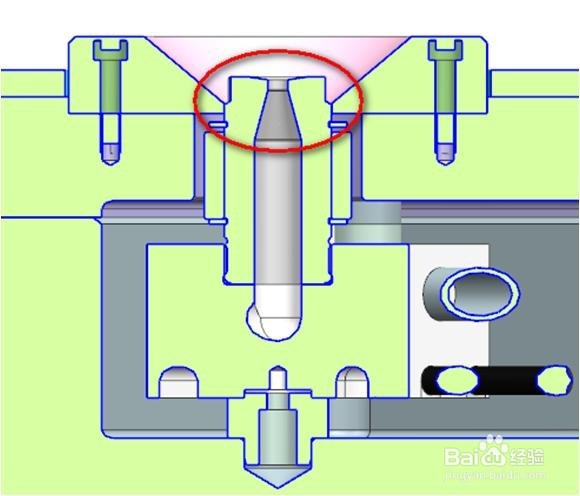

2、定位环必须固定住主射嘴，如图所示：

3、接线盒安装在模具的天侧，便于接线，且线不要露出模具表面，必要时可多加一个固定块如图所示：

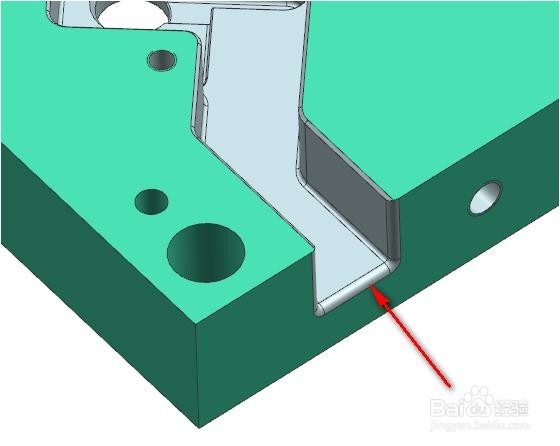

4、出线槽口部必须倒R角，防止刮线漏电，如图所示：

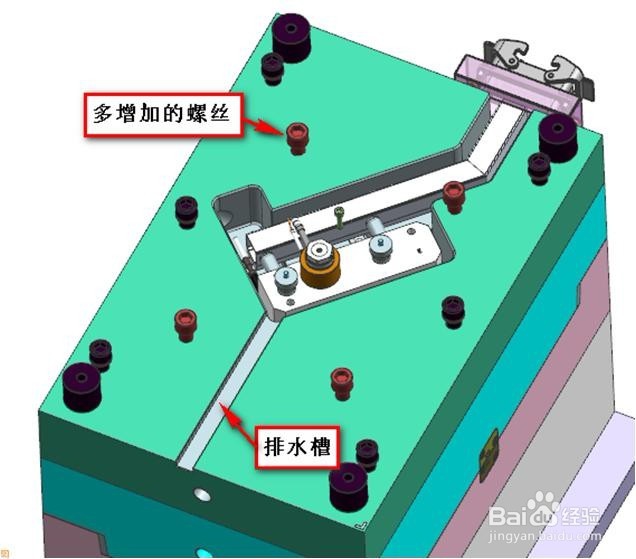

5、地侧必须加排水槽，防止漏胶胀开模具，且面板与热流道板多增加几颗螺丝锁紧，如图所示：

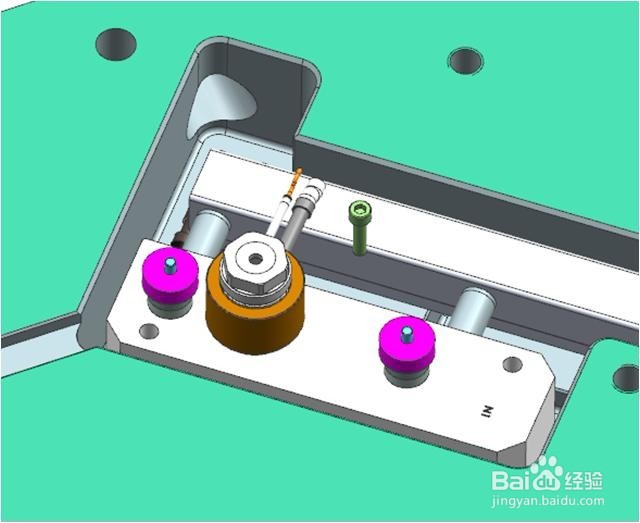

6、增加热嘴垫块，防止注塑压力过大时不会将面板顶凹陷，热嘴垫块（品红色）需用加硬料如图所示：

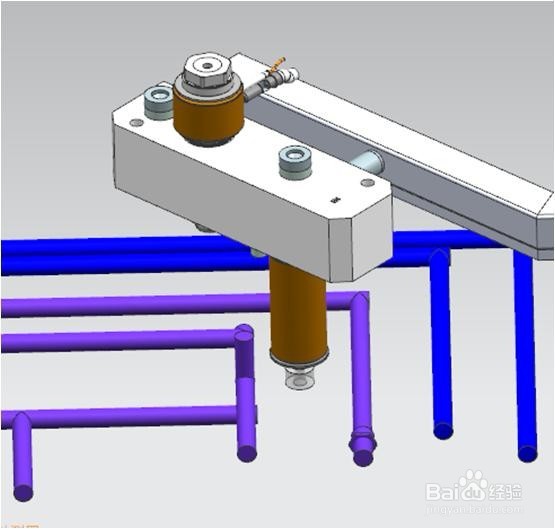

7、热嘴附近必须设计运水，如图所示：
