UG建模---滴眼水瓶

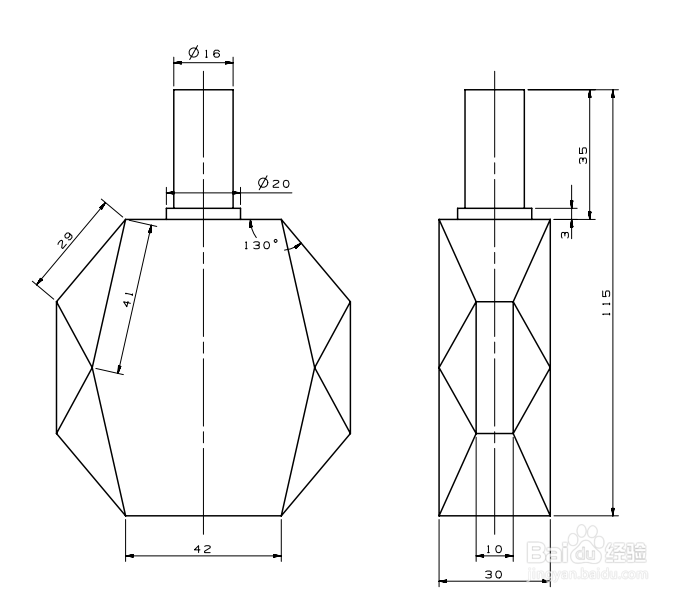

1、 新建建模文件，进入在任务环境中绘制草图（以YZ面为草绘面）；在草兔脒巛钒图中绘制出瓶身的轮廓线（一半就可以）。

2、 使用拉伸工具，拉伸出主体模型，参数如图。

3、 以主体模型的对称面为草绘平面，在草绘中找出瓶身的造型转折线（具体操 作 可照图示）。

4、 用拉伸命令（选择模式为“相连曲线”要激活在相交处停止），选最外的轮廓线拉伸出一片体。

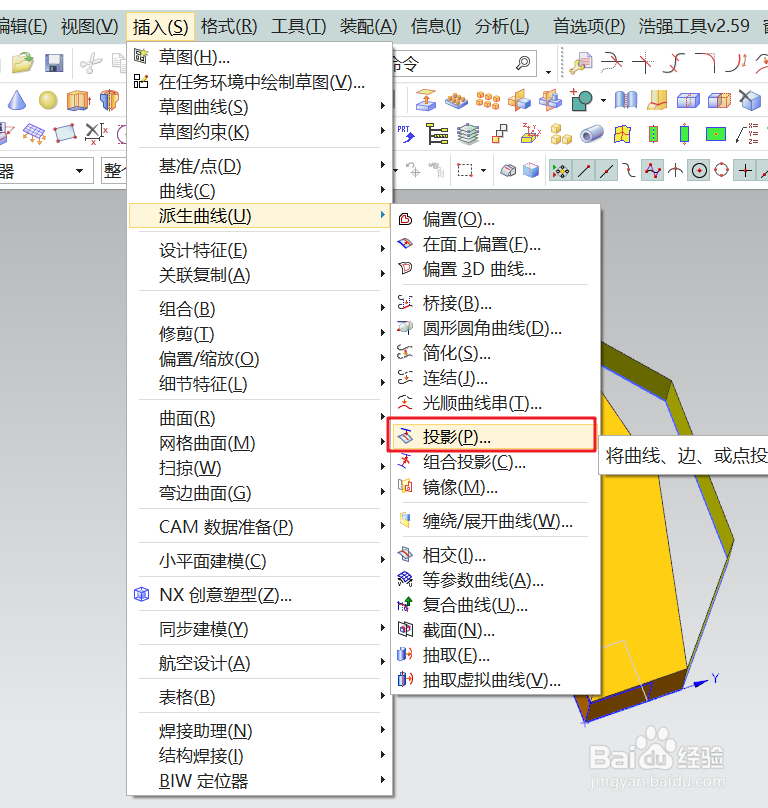

5、 选用投影命令，对草绘转折线进行投影到刚拉伸出的片体。

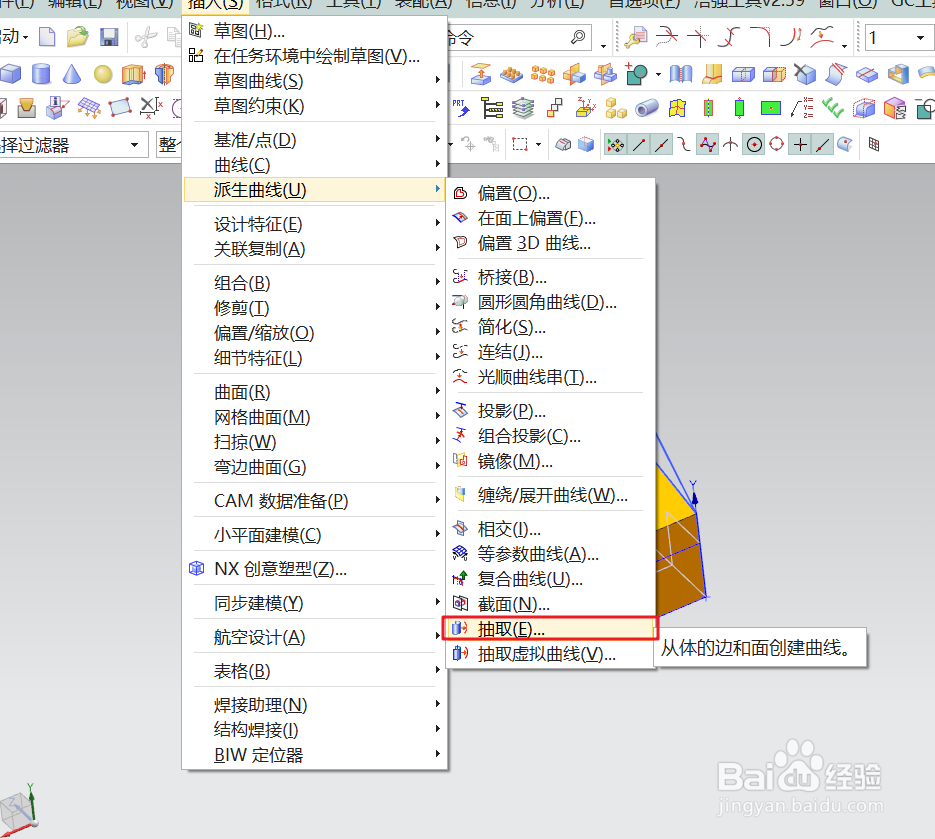

6、在工作区选用直线，从转折线的端点与模型基本体的端点进行连接，如图所示。并将与线相交的实体边抽取出来。

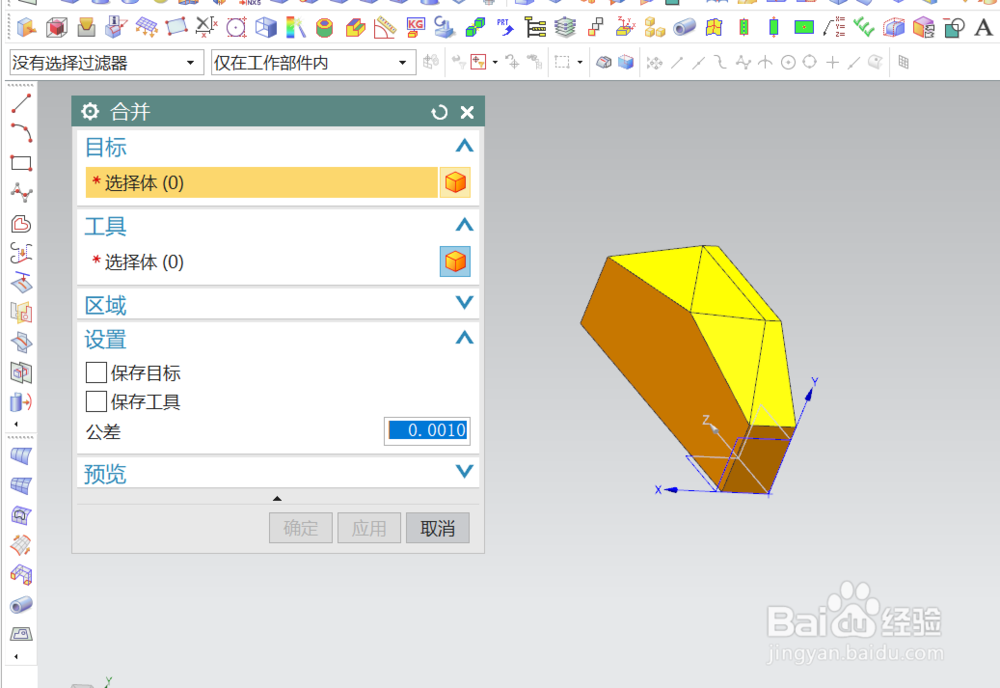

7、用“有界平面”，选择刚才的线进行平面的构造，选用相邻的四条线就可构成一平面。要把基沼敫裣秤准实体隐藏了，将所有线构成一邗锒凳审个封闭的片体。最后用缝合命令，将所有的平面缝合成实体。将所得的实体与基准实体进行布尔合并。

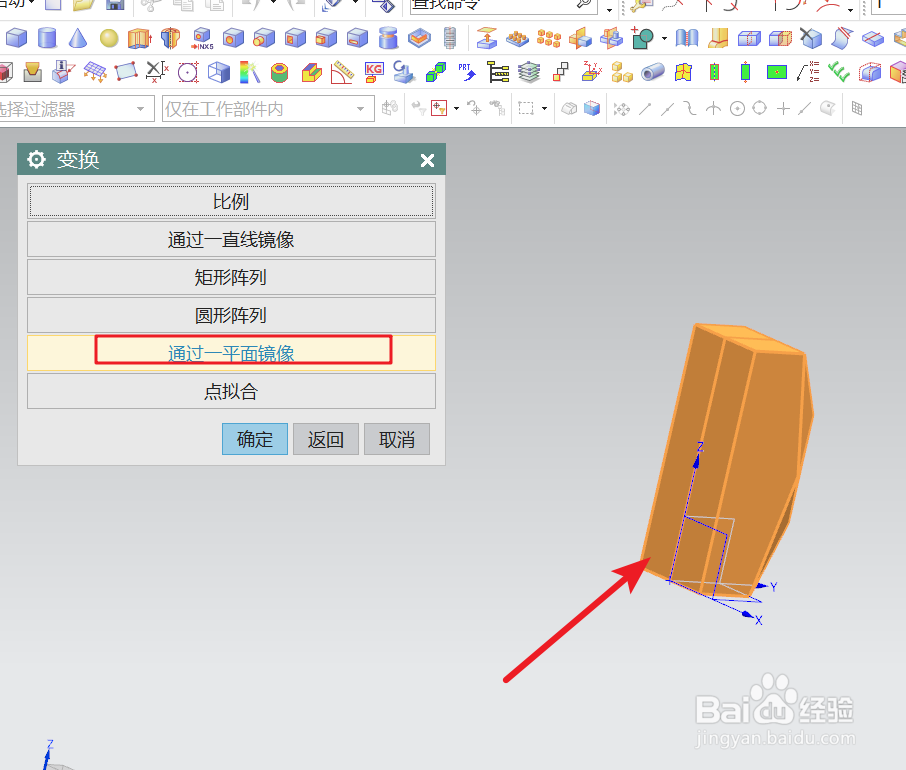

8、 选用“变换”命令，利用轴平面对合并所得的模型进行镜面复制，得到完私网褡爸整的瓶身模型；最后再进行一次布尔合并，成一整体一。

9、 最后添加瓶口部分，用凸台命令进行二次添加就可以了；最后以厚度为1进行抽壳。得到完整的模型。
