UG10.0练习三维建模一千零二十圆柱内外

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零二十圆柱内外

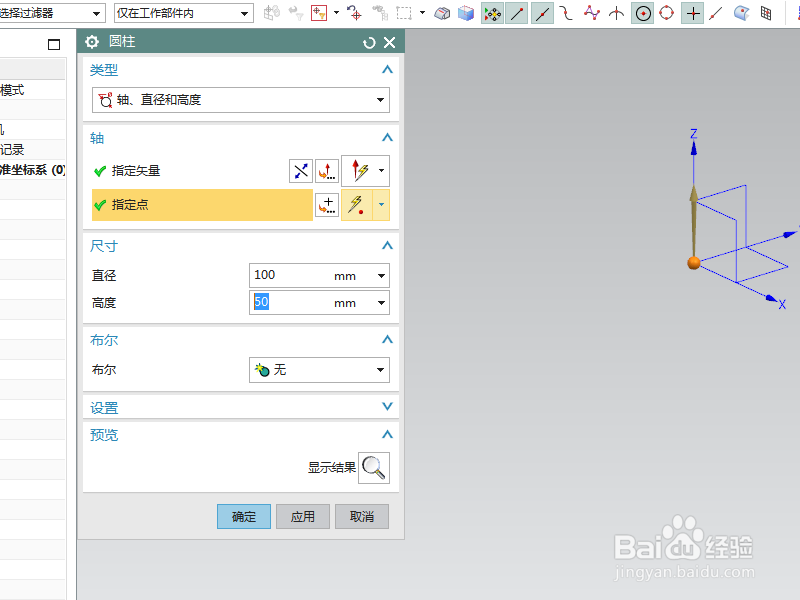

2、执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径100，高度50，

点击确定。

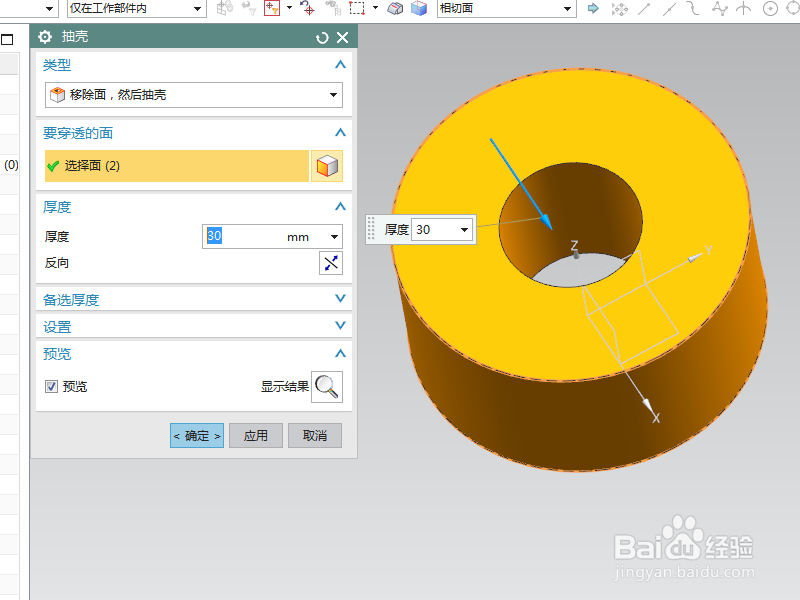

3、点击工具栏中的抽壳命令，

设置厚度为30，点击实体的上下平面，

点击确定，

4、执行【拉伸——XZ平面】，直接进入草图，

激活矩形，画一个矩形，

激活开始尺寸命令，标注尺寸：

矩形的上下两边距离实体的上下两个圆心都是10，

点击完成，退出草图。

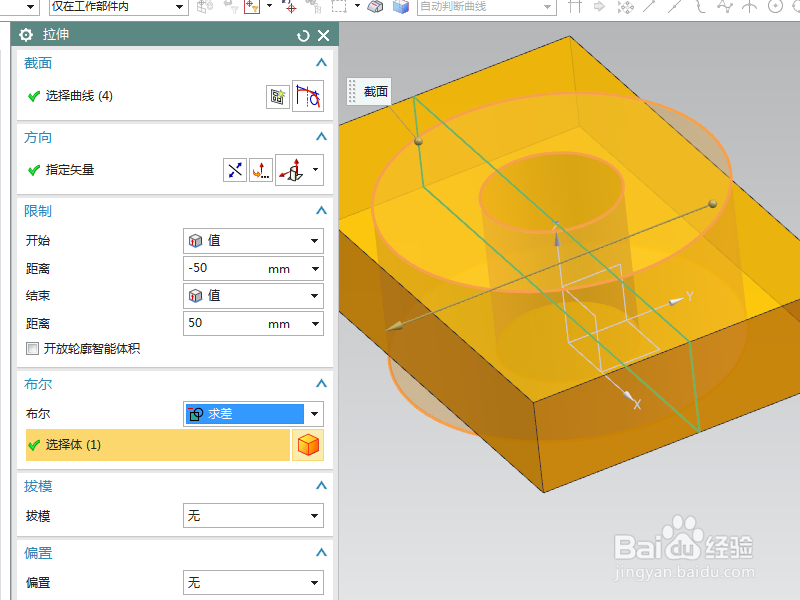

5、回到拉伸对话框，设置限制：-50开始，50结束，

布尔求差，点击确定。

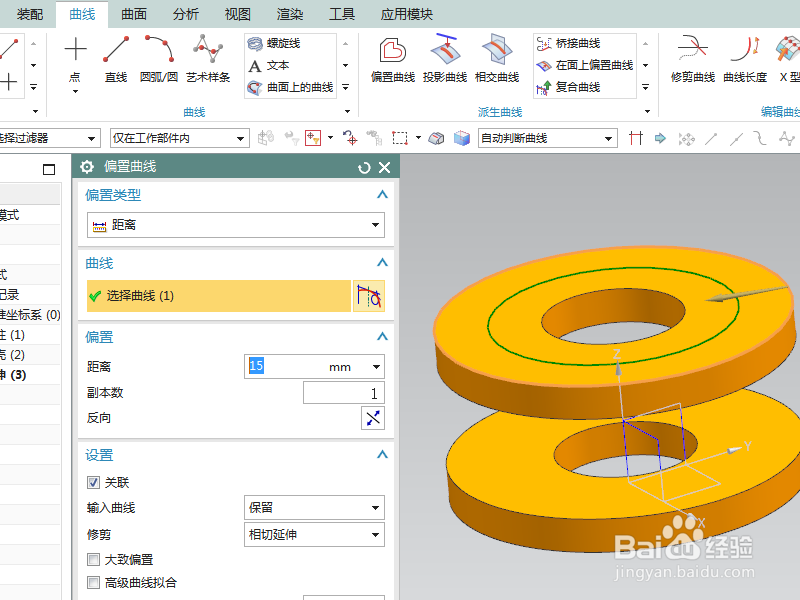

6、在曲线工具栏中激活“偏置曲线”命令，弹出“偏置曲线”对话框，

选择上端面圆形轮廓，

设置距离为15，调整方向为向内，

点击确定。

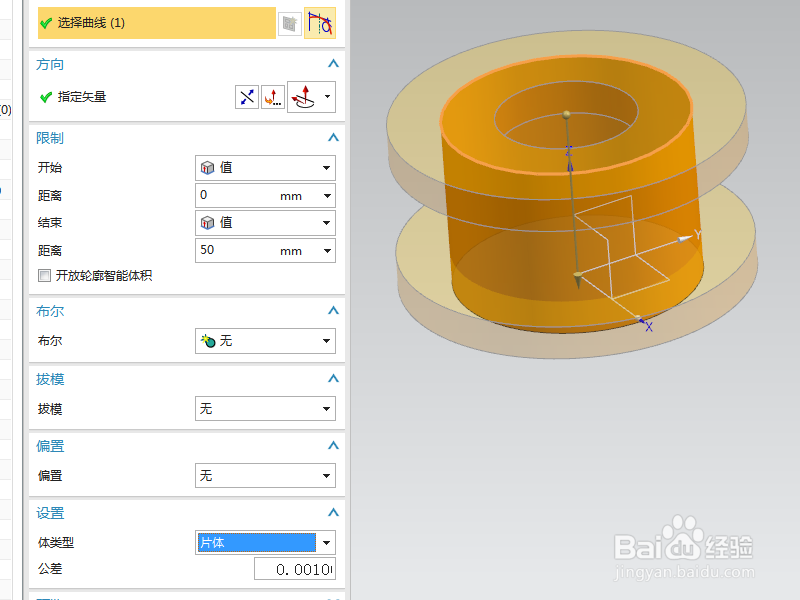

7、点击工具栏中的拉伸命令，截面选择刚刚的偏置曲线，

设置限制：0开始，50结束，方向向下，在设置中选择“片体”，

点击确定。

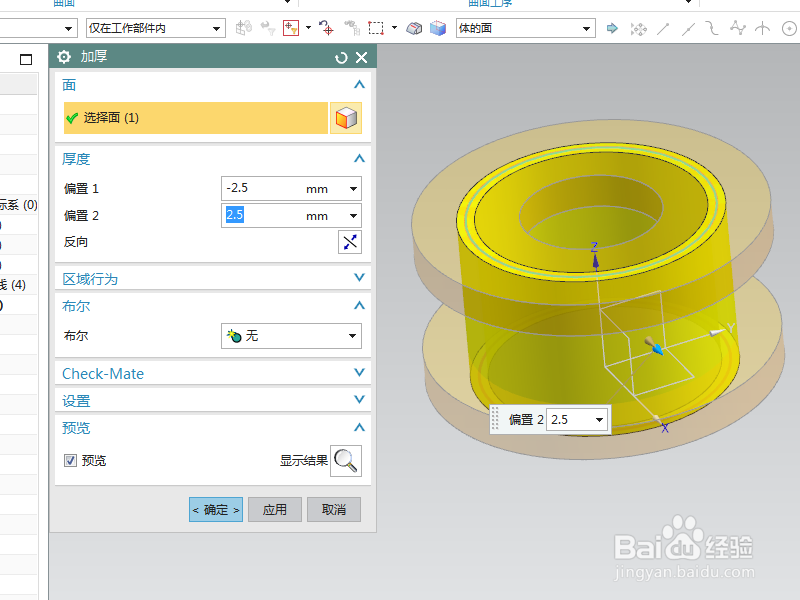

8、点击工具栏中的“加厚”命令，

设置厚度偏置1为-2.5，偏置2为2.5，

面选择刚刚的拉伸片体，

点击确定。

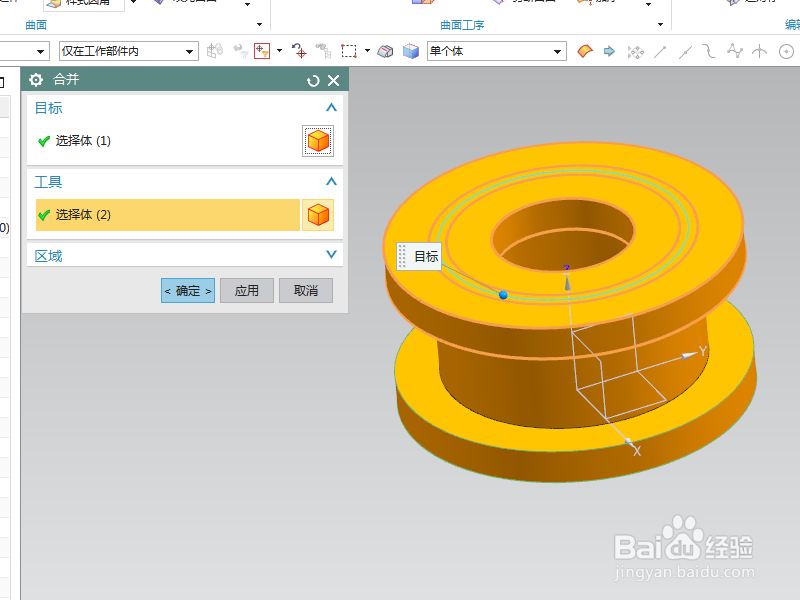

9、隐藏偏置的曲线和片体，

点击工具栏中的合并命令，选择两个实体，点击确定，完成合并。

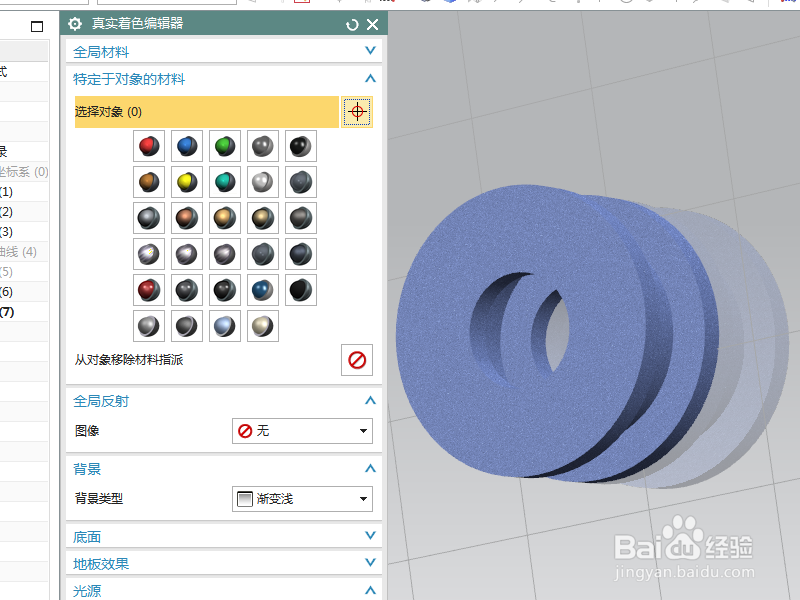

10、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，给实体指定蓝灰色纹理，

至此，

这个三维实体就建模完成，本次练习结束。
