UG10.0如何创建扭曲模型？

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0如何创建扭曲模型？

2、如下图所示，

草图——XZ平面——确定，进入草图，

激活矩形命令，画一个矩形 ，双击修改尺寸：长30，宽20，

点击完成，退出草图。

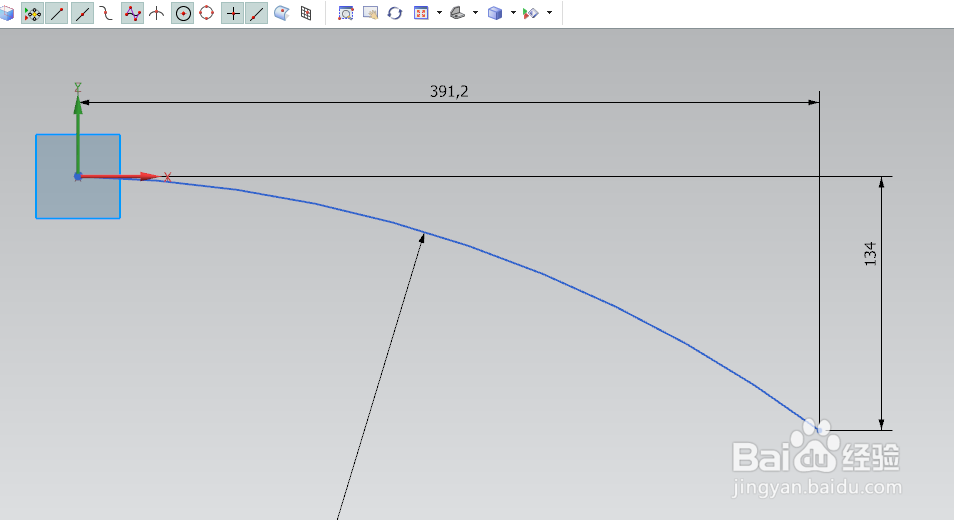

3、如下图所示，

草图——YZ平面——确定，进入草图，

激活圆弧命令，画一个圆弧，长度合适即可，

点击完成，退出草图。

4、如下图所示，

执行【菜单——插入——扫掠——扫掠】，

截面选择矩形，

5、如下图所示，

引导线选择圆弧。

6、如下图所示，

来到定位方法一栏，方向设置为角度规律。

7、如下图所示，

规律类型设置为“线性”，

设置起点180度，终点0度，

看着与拉效果，

点击确定。

8、如下图所示，

隐藏基准坐标系和草图，显示设置为着色，

————至此，

这个扭曲模型就建立完毕了。
