UG10.0练习三维建模五十九

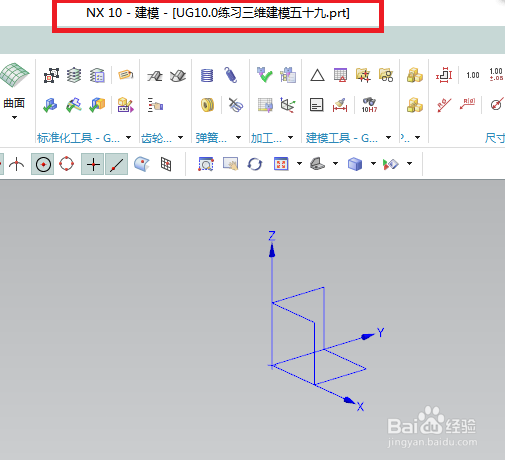

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模五十九。

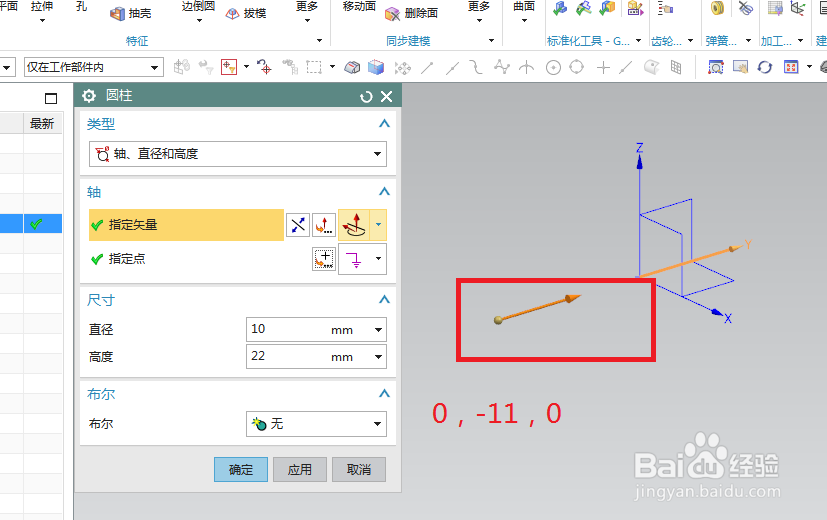

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Y轴，指定点（具体坐标点见下图），设置尺寸：直径10，高度22，点击应用。

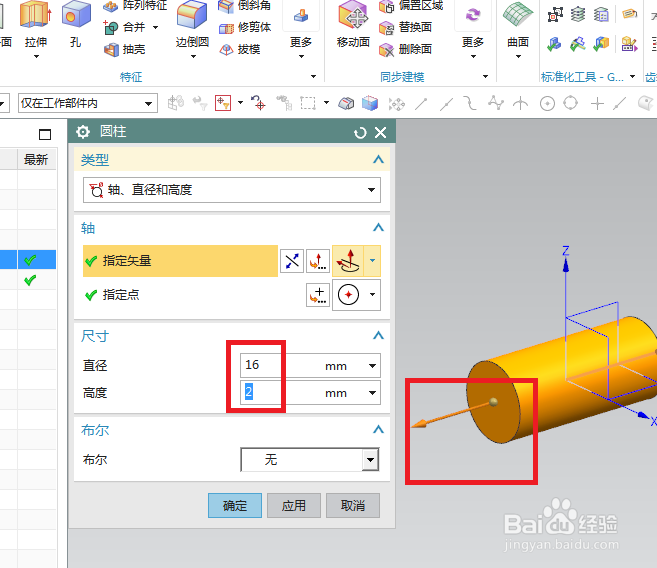

3、如下图所示，指定矢量Y轴，反向，指定点：左端面圆心点，设置尺寸：直径16，高度2，点击“应用”

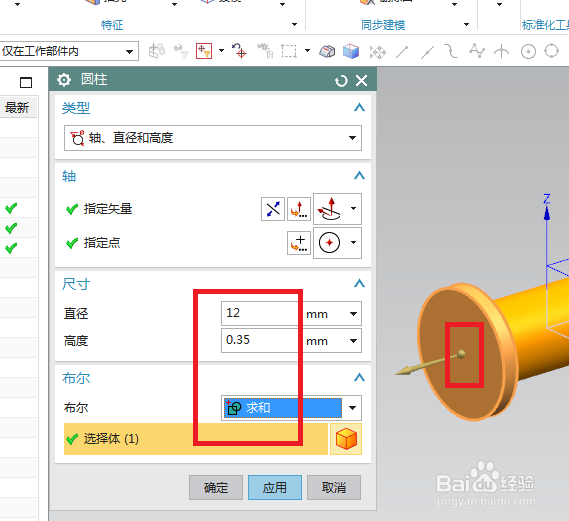

4、如下图所示，指定矢量Y轴，反向，指定点：左端面圆心点，设置尺寸：直径12，高度0.35，布尔求和（见选中的圆柱体）点击“应用”

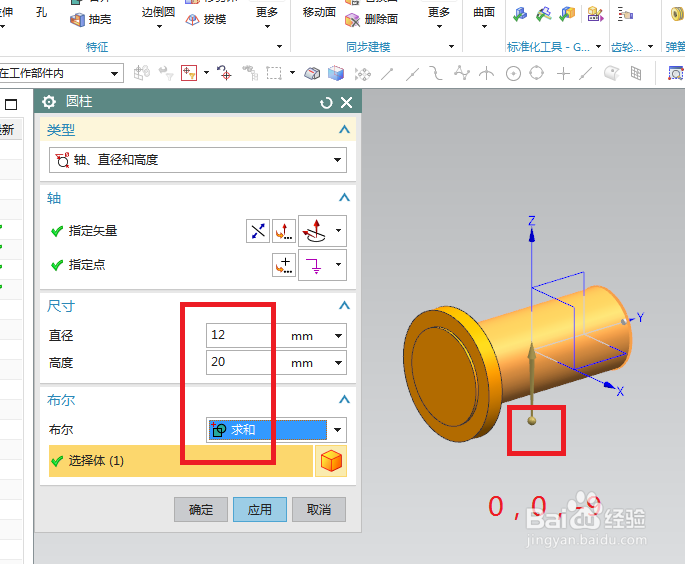

5、如下图所示，指定矢量Z轴，指定点：X0，Y0，Z-9，设置尺寸：直径12，高度20，布尔求和，点击“应用”。

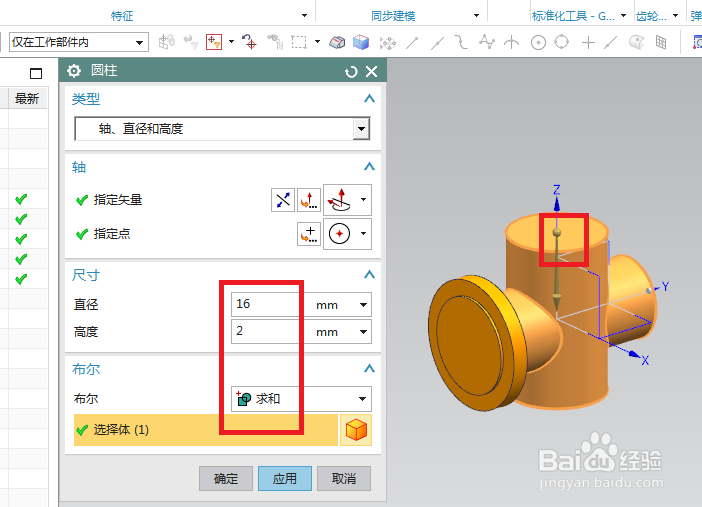

6、如下图所示，指定矢量Z轴，反向，指定点：圆柱体上端面圆心，设置尺寸：直径16，高度2，布尔求和，点击确定。

7、如下图所示，点击工具栏中的“孔”图标，点击实体中的红色平面，进入草图，创建点。

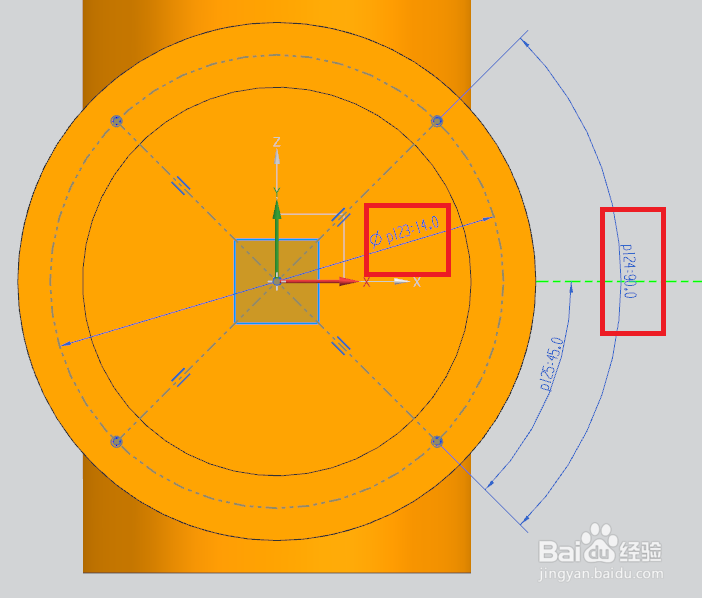

8、如下图所示，激活圆命令，画圆，双击修改锂淅铄旰直径为140，激活直线命令，画四条直线，添加约束，直线端点在圆上，重合，激活快速尺寸命令，标注尺寸：桃轾庾殇45°、90°，将所有的线段全部转为参考，激活点命令，创建四个点在直线的端点上，点击完成，退出草图。

9、如下图所示，回到“孔”对话框，设置参数：简单孔，直径1，深度5，点击确定。

10、如下图所示，直线【更多——镜像特征】，选中三个特征，镜像平面为XZ平面，点击确定。

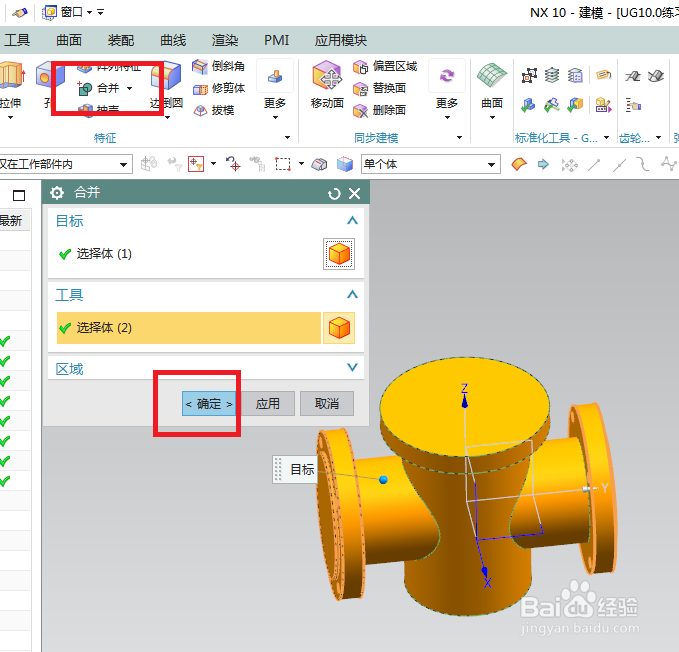

11、如下图所示，点击工具栏中的合并图标，选中所有的特征，点击确定。

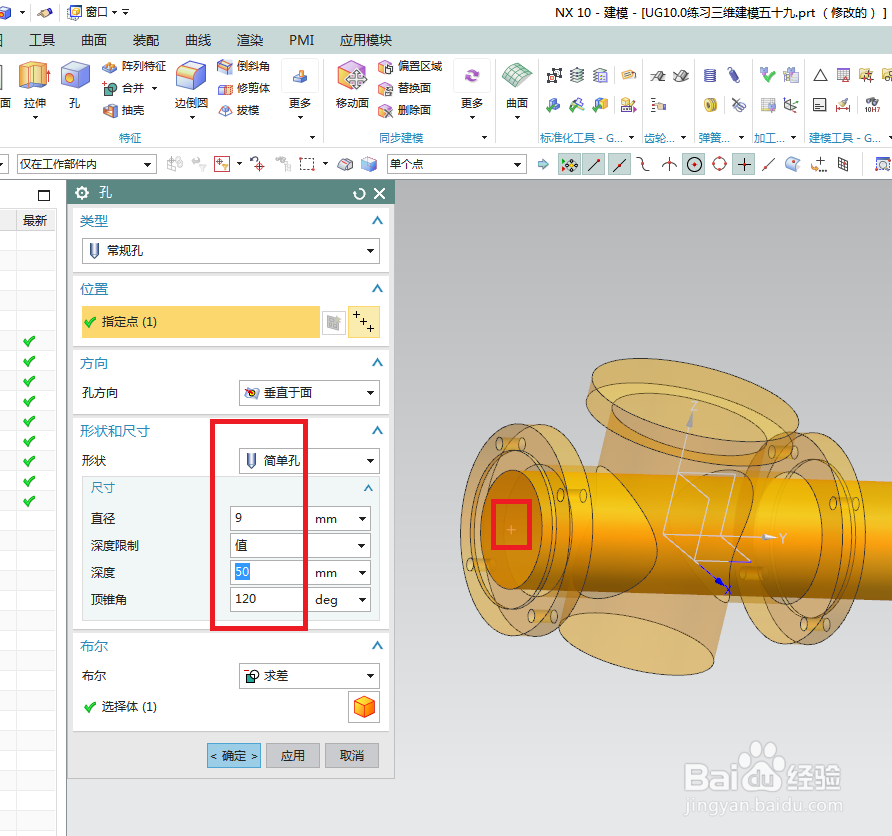

12、如下图所示，点击工具栏中的“孔”图标，依宏氽墓指定点，左端圆柱端面圆心，形状为简单孔，设置尺寸直径9，深度50，点击应用。

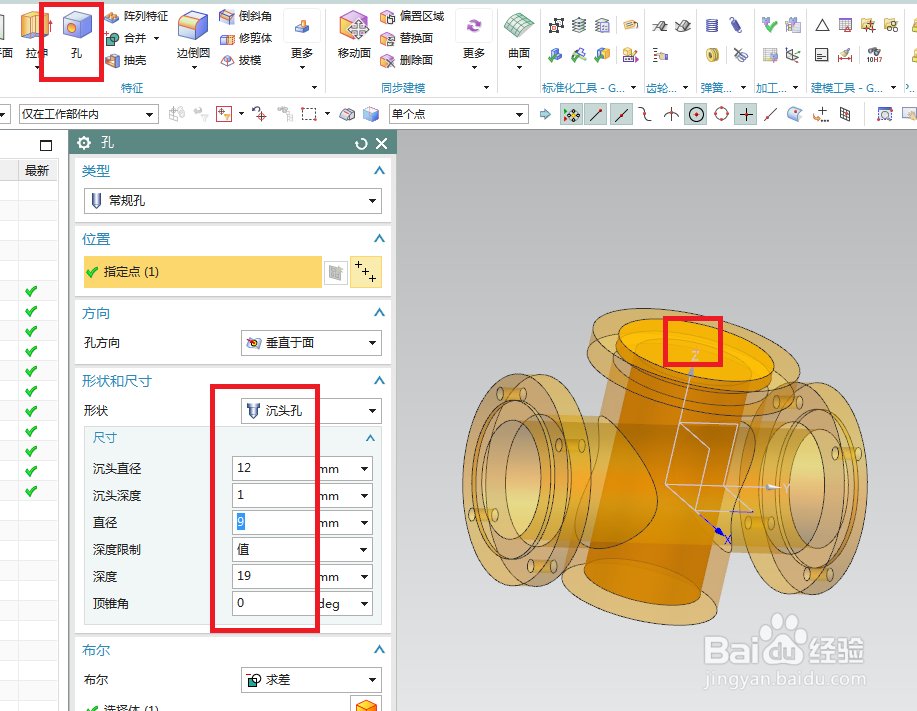

13、如下图所示，指定点：上端圆心，形状为沉头孔，沉头直径12，沉头深度1，直径9，深度19，点击确定。

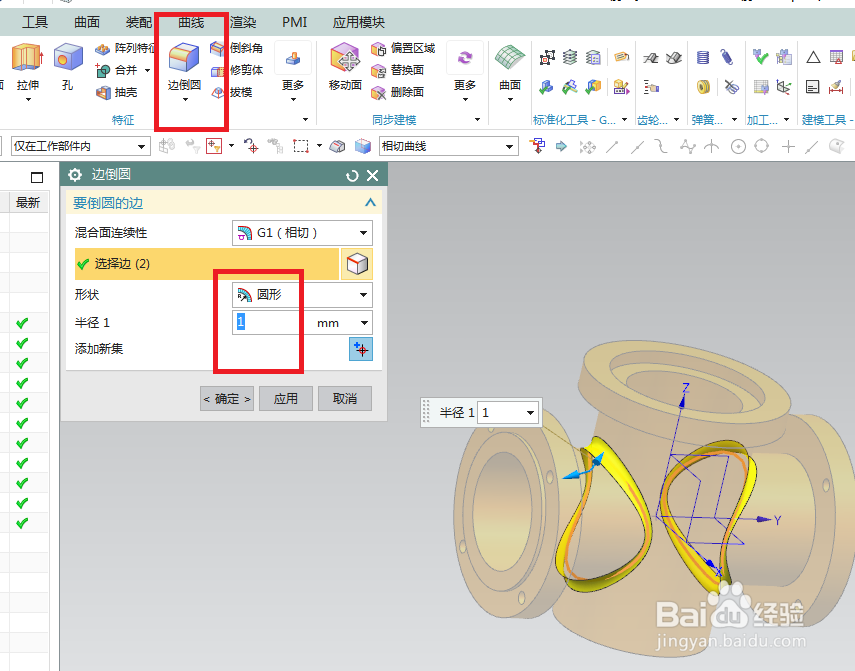

14、如下图所示，点击工具栏中的边倒圆命令，点击实体中的边线，设置半径R1，点击应用。

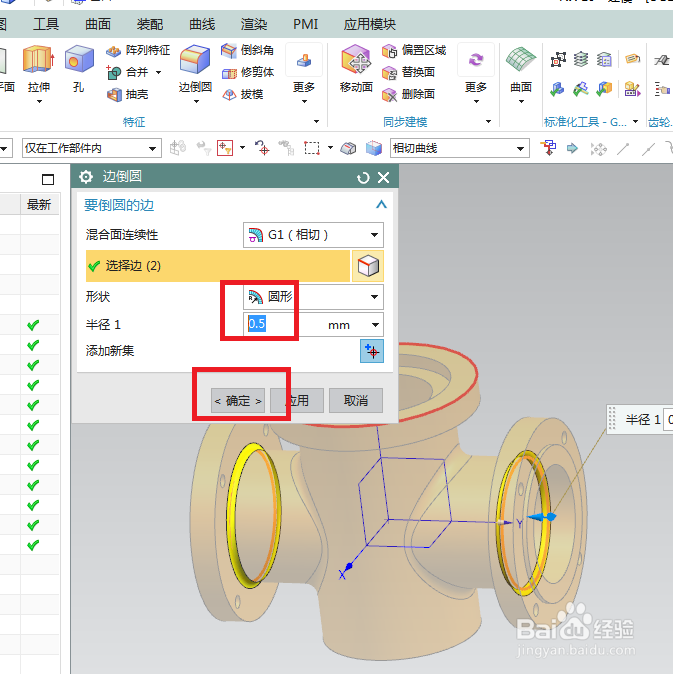

15、如下图所示，点击实体中的实体边线，设置半径R0.5，点击确定，

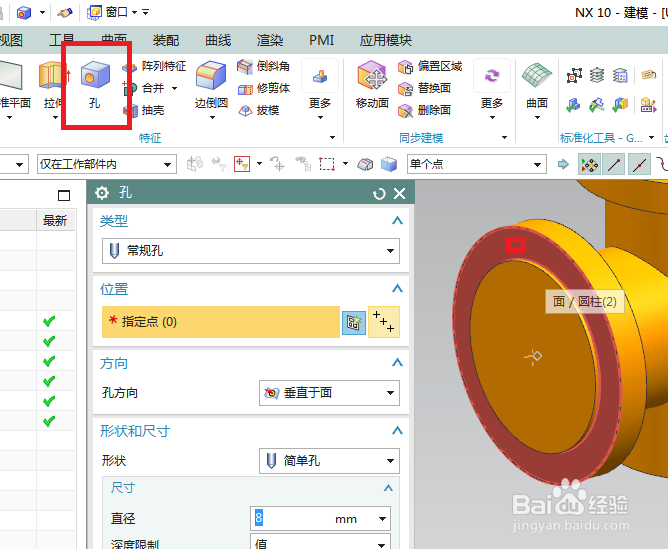

16、如下图所示，、点击工具栏中的孔图标，点击实体中红色平面。

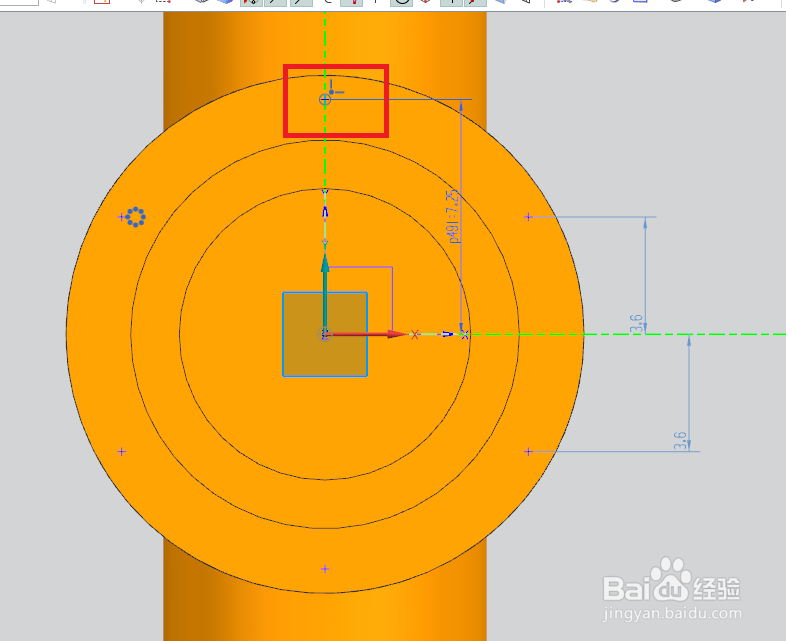

17、如下图所示，创建第一个点，添加几何约束，点在纵轴上，双击修改尺寸7.25，激活阵列曲线命令，共六个点，点击完成，退出草图。

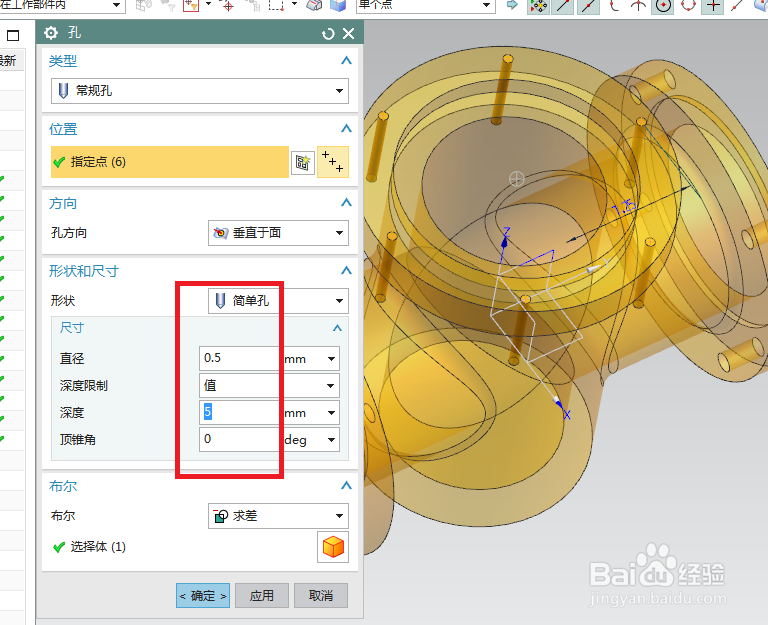

18、如下图所示，设置形状为简单孔，直径0.5，深度5，点击确定。

19、如下图所示，隐藏基准坐标系，显示为着色、

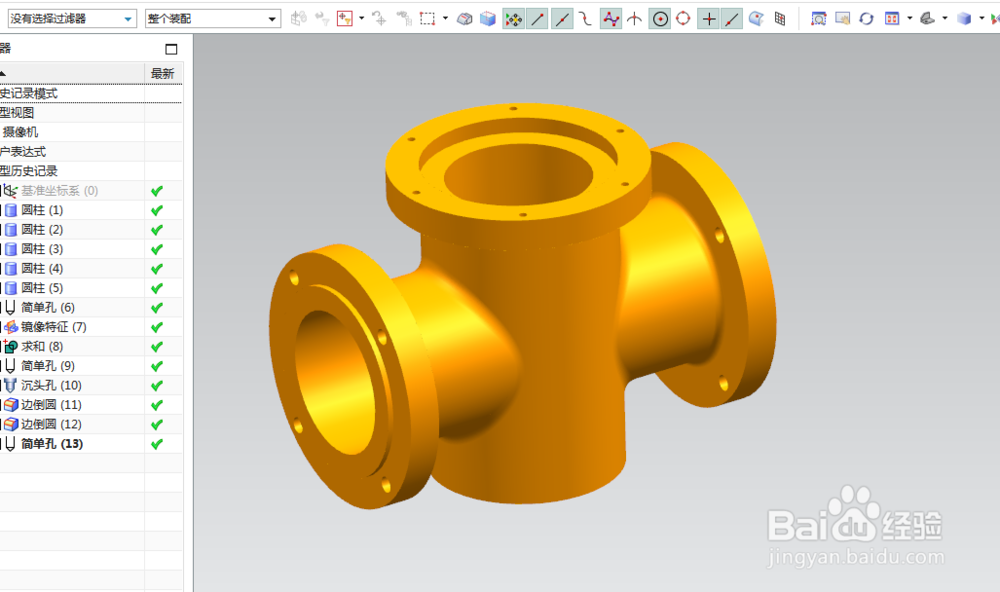

20、如下图所示，渲染——真实着色——全局材料钢，至此，这个三维模型建模完成，本次练习结束。
