Proe三维训练二

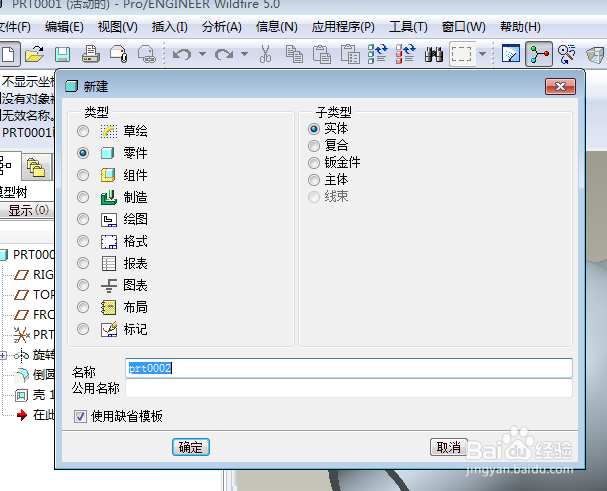

1、如下所示，

打开proe软件，新建一空白的实体零件缺省模型，

点击确定。

2、如下所示，

点击右边工具栏中的拉伸命令，

在软件左边点击“放置——定义”。

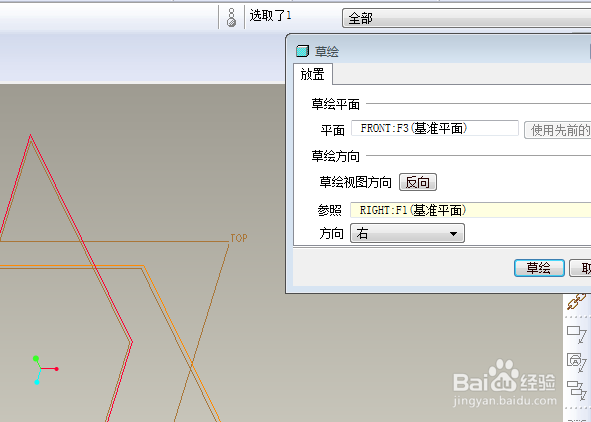

3、如下所示，

软件右边弹出一个“草绘”对话框，

选中FRONT面，点击“草绘”，直接进入草图。

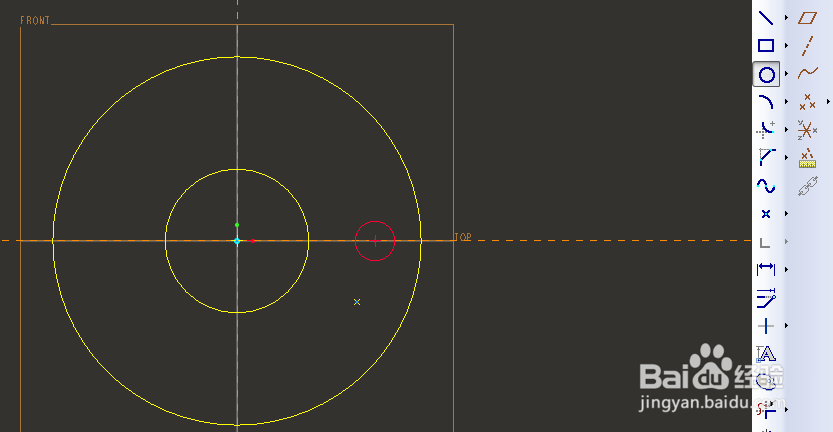

4、如下图所示，

进入草绘状态，激活圆命令，画三个圆。，

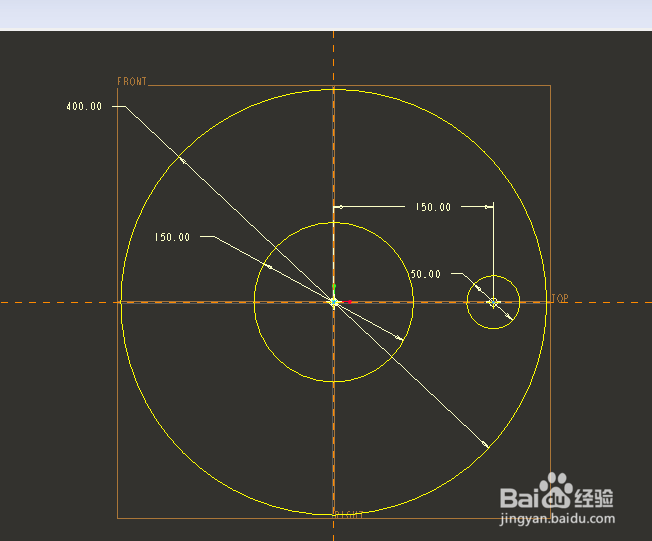

5、如下所示，

双击修改尺寸：大圆直径400，中圆直径150，小圆50，圆心距150，

点击√，完成并退出草绘。

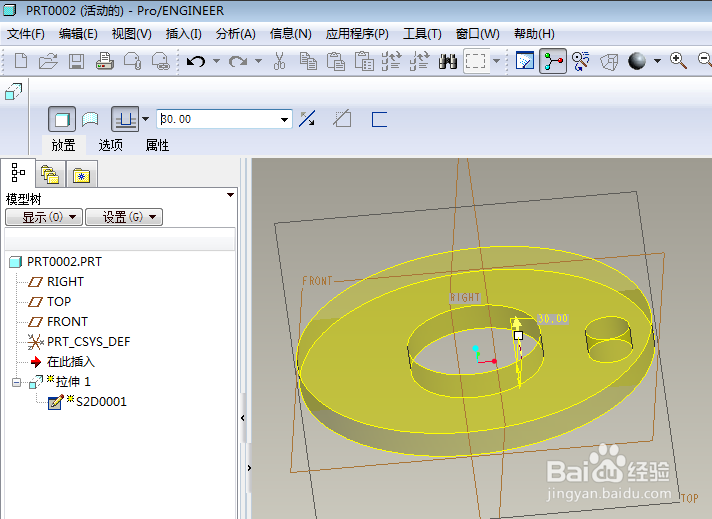

6、如下图所示，

软件左上角设置拉伸高度30，

右上角点击√，完成并结束拉伸操作。

7、如下图所示，

点击右边工具栏中的边倒圆命令，

在左上角输入半径R15，

选中内外四条圆形边线，

右上角点击√，完成边倒圆操作。

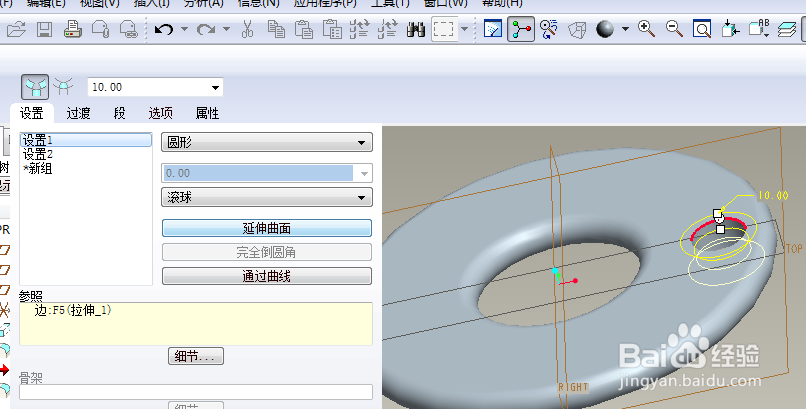

8、如下图所示，

重复上一步操作，修改半径为R10，

选中小圆的两个边线，

点击√，完成并结束完成。

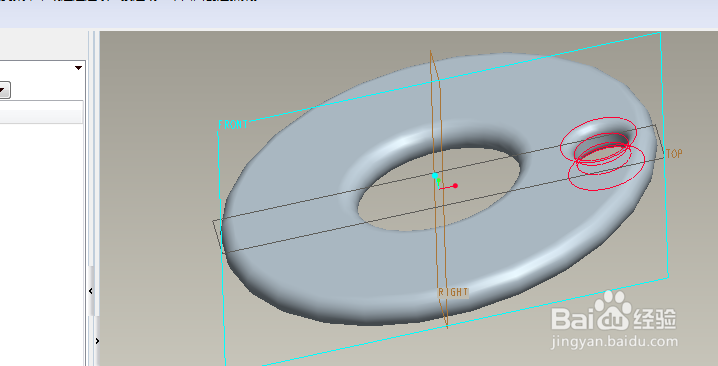

9、如下图所示，

本次三维训练完成。
