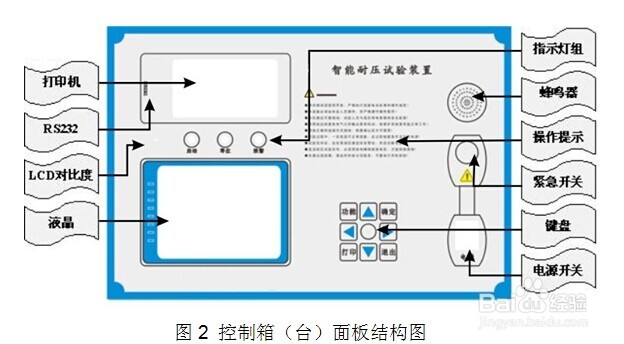

恒电高测HDYD二次回路工频耐压试验装置面板说明

打印机:打印机是热敏打印机,当试验完成后按键盘上的“打印”按钮打印试验结果。

RS232:RS232是与计算机相连的串口通信接口,是用户选配接口,本装置没有配置这个接口。

LCD对比度:因为液晶显示屏在温度和光线有所不同时稍有些变化,可以通过LCD对比度调节背光到适合亮度。

液晶:320X240像素点阵白色背光液晶,在强光和阴暗环境下都十分清楚。

指示灯:由启动灯、零位灯、报警灯三个灯组成,启动灯和报警灯是高亮七彩灯。

操作提示:有一些简短的提示语句和安装接线图。

紧急开关:在紧急情况下按此开关,即可以切断变压器电源,也可以切断工作电源。(箱式安装在面板上,台式安装在柜体上)

键盘:由上、下、左、右、设置、打印、确定、取消8个键组成,是用户和设备交互的终端。

电源开关:工作电源,带通电指示灯。
